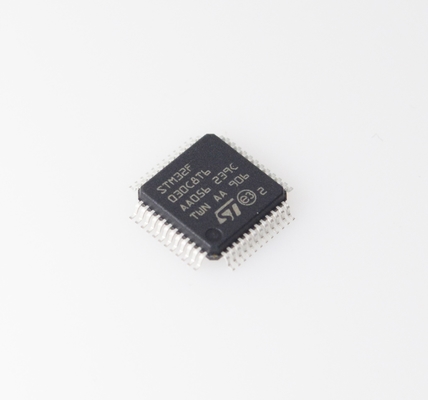

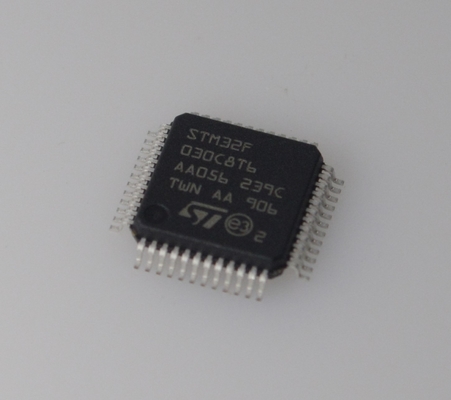

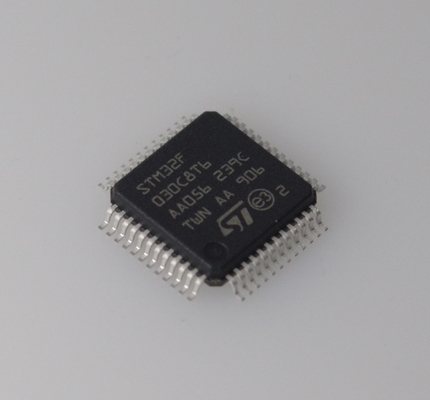

STM32F030C8T6 ไมโครคอนโทรลเลอร์ Cortex-M0 48MHz หน่วยความจำแฟลช 64KB แรม 8KB ADC 12 บิต ราคาประหยัด ทนทานต่อแรงดันไฟฟ้า 5V 37 GPIOs และช่วงอุณหภูมิกว้างสำหรับการออกแบบฝังตัวที่ทนทาน

STM32F030C8T6 48MHz Cortex-M0 64KB แฟลช 8KB แรม 12 บิต ADC ราคาต่ํา 5V ทนทาน 37 GPIOs & ระยะความร้อนที่กว้างขวางสําหรับการออกแบบที่ติดตั้งอย่างแข็งแรง

ลักษณะ

• คอร์: Arm® 32 บิต Cortex®-M0 CPU ความถี่สูงสุด 48 MHz

• ความ จํา

ความจําฟลัช 16 ถึง 256 กิบาไบต์

4 ถึง 32 Kbyte ของ SRAM กับ HW parity

•หน่วยคํานวณ CRC

• การรีเซ็ตและการบริหารพลังงาน

✓ ไฟฟ้าดิจิตอลและ I/O: VDD = 2.4 V ถึง 3.6 V

√ การให้บริการแบบแอนาล็อก: VDDA = VDD ถึง 3.6 V

✅ การตั้งค่าใหม่การเปิด/ปิดไฟ (POR/PDR)

โหมดพลังงานต่ํา: นอน หยุด เตรียมตัว

• การจัดการเวลา

ออสซิลเลอเตอร์คริสตัล 4 ถึง 32 MHz

ออสซิลเลอเตอร์ 32 kHz สําหรับ RTC พร้อมการปรับ

✅ RC ภายใน 8 MHz พร้อมตัวเลือก x6 PLL

ออสซิลเลอเตอร์ RC ภายใน 40 kHz

• สูงสุด 55 I/O รวดเร็ว

ทั้งหมดที่สามารถสร้างแผนที่ได้บนเวกเตอร์การสับสนภายนอก

✓ ความสามารถในการรับรองความแรง 5 วอลต์สูงสุด 55 I/O

• DMA 5 ช่อง

• ADC ขนาด 12 บิต 1.0 μs (สูงสุด 16 ช่อง)

ระยะแปลง: 0 ถึง 3.6 วอล

✅ การให้บริการแบบแอนาล็อกแบบแยกแยก: 2.4V ถึง 3.6V

• RTC ปฏิทินที่มีสัญญาณเตือนและสตาร์ท/สแตนด์บาย

• 11 เครื่องกําหนดเวลา

✓ 1 ชั่วโมง 16 บิตสําหรับผลิต PWM 6 ช่อง

✓ ตีเมอร์ 16 บิตสูงสุดถึง 7 เครื่อง มี IC/OC, OCN มากถึง 4 เครื่อง สามารถใช้ในการปรับรหัสการควบคุม IR ได้

✅ นาฬิกาที่อิสระและระบบการตรวจสอบ

✓ SysSick ไทม์

• อินเตอร์เฟซการสื่อสาร

✓ อินเตอร์เฟซ I2C สูงสุด 2 อินเตอร์เฟส

✓ รองรับ Fast Mode Plus (1 Mbit/s) บน I/F หนึ่งหรือสอง I/F โดยมีปริมาณกระแส 20 mA

การสนับสนุน SMBus / PMBus (บน I / F เดียว)

✓ USARTs สูงสุด 6 ตัว รองรับการควบคุม SPI และโมเดมแบบ master synchronous

✅ ส่งถึง 2 SPI (18 Mbit/s) กับ 4 ถึง 16 เฟรมบิตที่สามารถโปรแกรมได้

• ซีเรียลไวร์ดีบัก (SWD)

• ทุกกล่อง ECOPACK®2

คําอธิบาย

เครื่องควบคุมขนาดเล็ก STM32F030x4/x6/x8/xC มีเนื้อหา ARM® Cortex®-M0 32 บิต RISC ที่ทํางานในความถี่ 48 MHzความเร็วสูงในความจํา (ถึง 256 Kbyte ของความจํา Flash และถึง 32 Kbyte ของ SRAM), และอุปกรณ์ล้อมล้อมที่พัฒนาและ I / O ที่กว้างขวาง. อุปกรณ์ทั้งหมดมีอินเตอร์เฟซการสื่อสารมาตรฐาน (สูงสุด 2 I2C, สปิสูงสุด 2 และ USARTสูงสุด 6), ADC 12 บิตหนึ่ง,เครื่องกําหนดเวลา 16 บิท 7 เครื่องและ PWM timer ระบบควบคุมระดับสูง.

เครื่องควบคุมขนาดเล็ก STM32F030x4/x6/x8/xC ใช้งานในช่วงอุณหภูมิ -40 °C ถึง +85 °C จากไฟฟ้า 2.4 ถึง 3.6 Vชุดที่ครบถ้วนของโหมดประหยัดพลังงาน ทําให้การออกแบบการใช้งานพลังงานต่ํา.

เครื่องควบคุมขนาดเล็ก STM32F030x4/x6/x8/xC ประกอบด้วยอุปกรณ์ในสี่แพคเกจที่แตกต่างกัน ตั้งแต่ 20 พินถึง 64 พิน ขึ้นอยู่กับอุปกรณ์ที่เลือก มีชุดอุปกรณ์นอกที่แตกต่างกันคําอธิบายด้านล่างให้ภาพรวมของวงจรทั้งหมดของ STM32F030x4/x6/x8/xC หมุนเวียนที่เสนอ.

คุณสมบัติเหล่านี้ทําให้ไมโครคอนโทรลเลอร์ STM32F030x4/x6/x8/xC เหมาะสําหรับการใช้งานที่หลากหลาย เช่น การควบคุมแอพลิเคชั่นและอินเตอร์เฟซผู้ใช้งานเครื่องรับเสียง/เสียงและทีวีดิจิตอล, อุปกรณ์นอกของคอมพิวเตอร์, เกมส์และแพลตฟอร์ม GPS, การใช้งานในอุตสาหกรรม, PLCs, อินเวอร์เตอร์, เครื่องพิมพ์, เครื่องสแกน, ระบบเตือน, เครื่องโทรทัศน์วีดีโอ, และ HVACs

การใช้งาน

อิเล็กทรอนิกส์ผู้บริโภค
อุปกรณ์ในบ้านฉลาด (ตัวอย่างเช่น ระบบควบคุมทางไกล, ไฟ LED, เครื่องใช้เล็ก)

ของเล่น, อุปกรณ์นอกเกมส์, อุปกรณ์อิเล็กทรอนิกส์

การควบคุมอุตสาหกรรม
เครื่อง PLC ขนาดเล็ก, การควบคุมมอเตอร์ (เช่น มอเตอร์สเตปเปอร์, เครื่องขับ BLDC หลัก)

การเก็บข้อมูลจากเซ็นเซอร์ (ADC + การขยาย GPlO)

0HMls ราคาถูก (อินเตอร์เฟซมนุษย์-เครื่องจักร)

loT (อินเทอร์เน็ตของสิ่งของ) จุดปลาย

การควบคุมโมดูลไร้สาย (คู่กับโมดูล Wi-Fi/Bluetooth/ZigBee)

อุปกรณ์ที่ใช้พลังงานแบตเตอรี่ (โหมดพลังงานต่ําที่ถูกปรับปรุง)

อัตโนมัติ & การควบคุมที่ฝังไว้

เครื่องวัดอัจฉริยะ (ไฟฟ้า น้ํา เป็นต้น)

หุ่นยนต์ขนาดเล็ก การควบคุมโลจิกสําหรับอุปกรณ์อัตโนมัติ

อิเล็กทรอนิกส์รถยนต์ (ระบบที่ไม่สําคัญ)

โมดูลควบคุมร่างกาย (ตัวอย่างเช่น การควบคุมหน้าต่าง/ไฟ)

อุปกรณ์เสริมในรถยนต์ (ตัวปรับ OBD-ll ฯลฯ)
