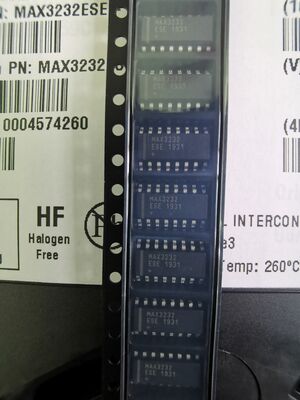

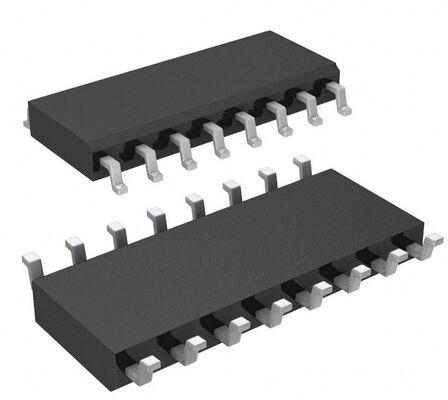

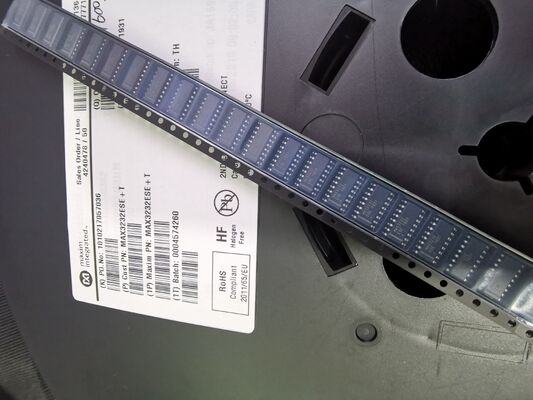

MAX3232ESE+T ตัวรับส่งสัญญาณ RS-232 3.0V ถึง 5.5V 2 ไดรเวอร์/2 ตัวรับ ±15kV ESD Protection ใช้พลังงานต่ำ อัตราข้อมูล 250kbps สำหรับระบบที่ใช้แบตเตอรี่และระบบอุตสาหกรรม

MAX3232ESE+T ตัวรับส่งสัญญาณ RS-232 3.0V ถึง 5.5V 2 ไดรเวอร์/2 ตัวรับสัญญาณ ±15kV ESD Protection ใช้พลังงานต่ำ อัตราข้อมูล 250kbps สำหรับระบบที่ใช้แบตเตอรี่และระบบอุตสาหกรรม

คุณสมบัติ

● คุณสมบัติแบบบูรณาการช่วยประหยัดพื้นที่บนบอร์ดและทำให้การออกแบบง่ายขึ้น

  • วงจรปั๊มประจุช่วยลดความจำเป็นในการใช้ไฟ ±12V แบบไบโพลาร์

  • การทำงานแบบ Single-Supply ที่หลากหลายตั้งแต่ +3V ถึง +5.5V

  • เอาต์พุตพิเศษที่เปิดอยู่เสมอช่วยให้สามารถตรวจสอบอุปกรณ์ภายนอกได้

● การประหยัดพลังงานช่วยยืดอายุการใช้งานแบตเตอรี่

  • กระแสไฟ 1µA ในโหมดปิดเครื่องในขณะที่ตัวรับสัญญาณทำงานอยู่ (MAX3222, MAX3237, MAX3241)

แอปพลิเคชัน

● อุปกรณ์ที่ใช้แบตเตอรี่

● อุปกรณ์พกพา

● อุปกรณ์ต่อพ่วง

● อุปกรณ์ Datacom

คำอธิบาย

ตัวรับส่งสัญญาณ MAX3222/MAX3232/MAX3237/MAX3241 มีสเตจเอาต์พุตตัวส่งสัญญาณแบบ low-dropout ที่เป็นกรรมสิทธิ์เฉพาะ ซึ่งช่วยให้สามารถทำงาน RS-232 ได้อย่างแท้จริงจากแหล่งจ่ายไฟ 3.0V ถึง 5.5V พร้อมปั๊มประจุคู่ อุปกรณ์ต้องการตัวเก็บประจุปั๊มประจุภายนอกขนาดเล็กเพียงสี่ตัว 0.1µF MAX3222, MAX3232 และ MAX3241 รับประกันว่าจะทำงานที่อัตราข้อมูล 120kbps ในขณะที่ยังคงรักษาระดับเอาต์พุต RS-232 MAX3237 รับประกันว่าจะทำงานที่อัตราข้อมูล 250kbps ในโหมดการทำงานปกติและ 1Mbps ในโหมดการทำงาน MegaBaud™

MAX3222/MAX3232 มีตัวรับสัญญาณ 2 ตัวและไดรเวอร์ 2 ตัว MAX3222 และ MAX3232 เข้ากันได้กับพิน แพ็คเกจ และฟังก์ชันการทำงานกับ MAX242 และ MAX232 มาตรฐานอุตสาหกรรมตามลำดับ

MAX3241 มีตัวรับสัญญาณ 5 ตัวและไดรเวอร์ 3 ตัว ในขณะที่ MAX3237 มีตัวรับสัญญาณ 3 ตัวและไดรเวอร์ 5 ตัว ตัวรับสัญญาณ R1 (MAX3237/MAX3241) และ R2 (MAX3241) มีเอาต์พุตพิเศษเพิ่มเติมจากเอาต์พุตมาตรฐาน เอาต์พุตพิเศษเหล่านี้ทำงานอยู่เสมอ ทำให้สามารถตรวจสอบอุปกรณ์ภายนอกได้โดยไม่ต้องใส่ไดโอดป้องกันในวงจรที่อาจถอด VCC ออกทั้งหมด

MAX3222, MAX3232 และ MAX3241 มีจำหน่ายในแพ็คเกจ TSSOP และ SSOP ที่ประหยัดพื้นที่ โดยมีอุณหภูมิในการทำงานตั้งแต่ -40°C ถึง +85°C หรือ 0°C ถึง 70°C

ข้อมูล

ภาพวาด

ข้อได้เปรียบของเรา:โทรศัพท์, PDAand#39;s, คอมพิวเตอร์โน้ตบุ๊ก

• ผลิตภัณฑ์คุณภาพสูง --- ข้อเสนอของเราใหม่และเป็นต้นฉบับ 100%, ROHS
• ราคาที่แข่งขันได้ --- ช่องทางการจัดซื้อที่ดีพร้อมราคาที่ดี
• บริการระดับมืออาชีพ --- การทดสอบคุณภาพอย่างเข้มงวดก่อนการจัดส่ง และบริการหลังการขายที่สมบูรณ์แบบหลังจากการซื้อ
• สินค้าคงคลังเพียงพอ --- ด้วยการสนับสนุนจากทีมจัดซื้อที่แข็งแกร่งของเรา
• จัดส่งรวดเร็ว --- เราจะจัดส่งสินค้าภายใน 1-3 วันทำการหลังจากยืนยันการชำระเงิน

และnbsp;

ต้องแน่ใจว่าจะตอบสนองความต้องการของคุณสำหรับส่วนประกอบทุกชนิด^_^


รายการสินค้า
จัดหาชุดส่วนประกอบอิเล็กทรอนิกส์, เซมิคอนดักเตอร์ครบวงจร, ส่วนประกอบแบบแอคทีฟและแอมป์; พาสซีฟ เราสามารถช่วยคุณรับทั้งหมดสำหรับ bom ของ PCB ได้ กล่าวโดยย่อ คุณสามารถรับโซลูชันแบบครบวงจรได้ที่นี่


ข้อเสนอรวมถึง:
วงจรรวม, IC หน่วยความจำ, ไดโอด, ทรานซิสเตอร์, ตัวเก็บประจุ, ตัวต้านทาน, วาริสเตอร์, ฟิวส์, ทริมเมอร์และแอมป์; โพเทนชิโอมิเตอร์, หม้อแปลง, แบตเตอรี่, สายเคเบิล, รีเลย์, สวิตช์, ขั้วต่อ, บล็อกขั้วต่อ, คริสตัลและแอมป์; ออสซิลเลเตอร์, ตัวเหนี่ยวนำ, เซ็นเซอร์, หม้อแปลง, ไดรเวอร์ IGBT, LED, LCD, คอนเวอร์เตอร์, PCB (แผงวงจรพิมพ์), PCBA (ชุด PCB)

แข็งแกร่งในแบรนด์:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, ฯลฯ
