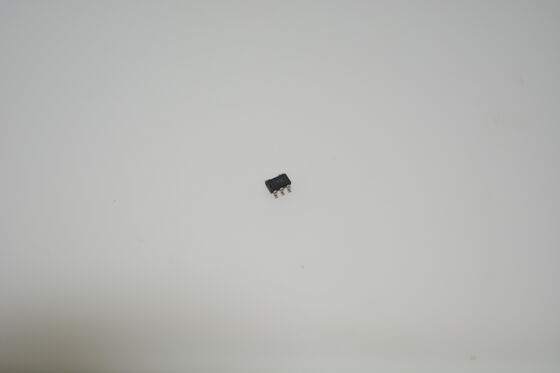

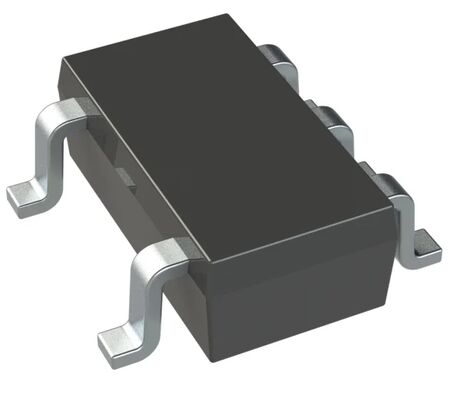

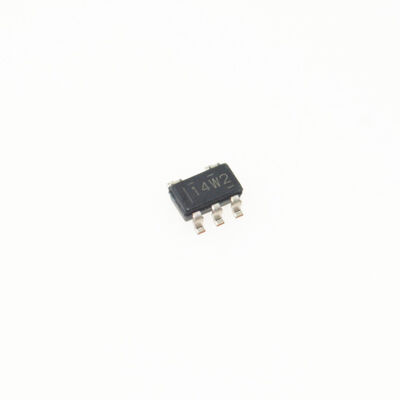

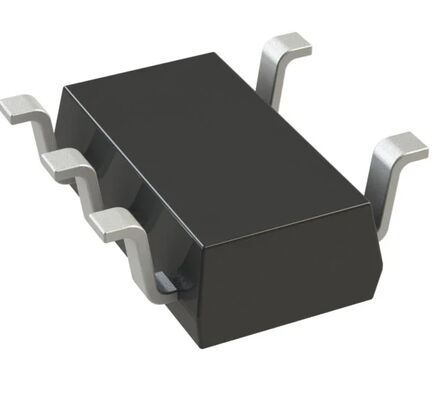

TLV6001IDBVR แอมป์ขยายสัญญาณ Rail-to-Rail 1.8V ถึง 5.5V ใช้พลังงานต่ำ 10µA 1kHz GBW แพ็คเกจ Micro SOT-23 สำหรับเซ็นเซอร์ที่ใช้พลังงานจากแบตเตอรี่และอุปกรณ์พกพา

MAX3232ESE+T 3.0V ถึง 5.5V RS-232 Transceiver 2 Drivers/2 Receivers ±15kV ESD Protection Low Power 250kbps Data Rate สำหรับระบบที่ใช้แบตเตอรี่และระบบอุตสาหกรรม

คุณสมบัติ

• เครื่องขยายสัญญาณความแม่นยำสำหรับระบบที่คำนึงถึงต้นทุน

• กระแสไฟฟ้าสแตนด์บายต่ำ: 75 µA/ช่อง

• ช่วงแรงดันไฟฟ้า: 1.8 V ถึง 5.5 V

• ความหนาแน่นของสัญญาณรบกวนแรงดันไฟฟ้าอินพุต: 28 nV/√Hz ที่ 1 kHz

• อินพุตและเอาต์พุตแบบ Rail-to-Rail

• แบนด์วิดท์อัตราขยาย: 1 MHz

• กระแสไบอัสอินพุตต่ำ: 1 pA

• แรงดันไฟฟ้าออฟเซ็ตต่ำ: 0.75 mV

• เสถียรภาพแบบ Unity-Gain

• ตัวกรอง RF และ EMI ในตัว

• ช่วงอุณหภูมิขยาย: –40°C ถึง +125°C

การใช้งาน

• อิเล็กทรอนิกส์อุตสาหกรรมและผู้บริโภค

• อุปกรณ์พกพา

• ระบบตรวจวัดระดับน้ำตาลในเลือดแบบพกพา

• เครื่องตรวจจับควัน

• เครื่องใช้ไฟฟ้าในบ้าน

• พาวเวอร์แบงค์

คำอธิบาย

ตระกูล TLV600x ของเครื่องขยายสัญญาณแบบ Single, Dual และ Quad Channel ได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งานทั่วไป ด้วยคุณสมบัติ Rail-to-Rail Input and Output (RRIO) สวิง, กระแสไฟฟ้าสแตนด์บายต่ำ (75 μA, ทั่วไป), แบนด์วิดท์กว้าง (1 MHz) และสัญญาณรบกวนต่ำ (28 nV/√Hz ที่ 1 kHz) ตระกูลนี้จึงน่าสนใจสำหรับการใช้งานที่หลากหลายซึ่งต้องการความสมดุลที่ดีระหว่างต้นทุนและประสิทธิภาพ เช่น อิเล็กทรอนิกส์สำหรับผู้บริโภค เครื่องตรวจจับควัน และเครื่องใช้ไฟฟ้าในบ้าน กระแสไบอัสอินพุตต่ำ (±1.0 pA, ทั่วไป) ทำให้ TLV600x สามารถใช้ในการใช้งานที่มีอิมพีแดนซ์แหล่งกำเนิดระดับเมกะโอห์มได้

การออกแบบที่แข็งแกร่งของ TLV600x ช่วยให้ผู้ออกแบบวงจรใช้งานได้ง่าย: เสถียรภาพแบบ Unity-Gain พร้อมโหลดแบบคาปาซิทีฟสูงสุด 150 pF, ตัวกรองการปฏิเสธ RF/EMI ในตัว, ไม่มีการกลับเฟสในสภาวะโอเวอร์ไดรฟ์ และการป้องกันไฟฟ้าสถิต (ESD) สูง (4-kV HBM)

อุปกรณ์ได้รับการปรับให้เหมาะสมสำหรับการทำงานที่แรงดันไฟฟ้าต่ำถึง 1.8 V (±0.9 V) และสูงถึง 5.5 V (±2.75 V) และมีการระบุช่วงอุณหภูมิขยายตั้งแต่ –40°C ถึง +125°C

TLV6001 แบบ Single-Channel มีให้เลือกในแพ็คเกจ SC70-5 และ SOT23-5 TLV6002 แบบ Dual-Channel มีให้เลือกในแพ็คเกจ SOIC-8 และ VSSOP-8 และ TLV6004 แบบ Quad-Channel มีให้เลือกในแพ็คเกจ TSSOP-14

ข้อมูล

ภาพวาด
