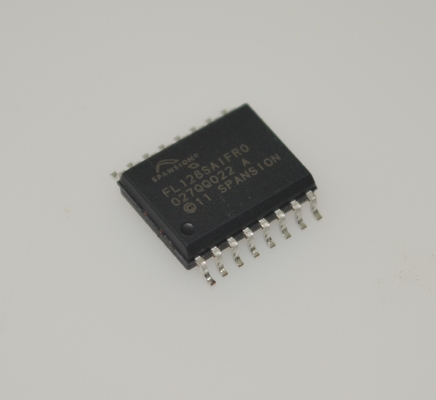

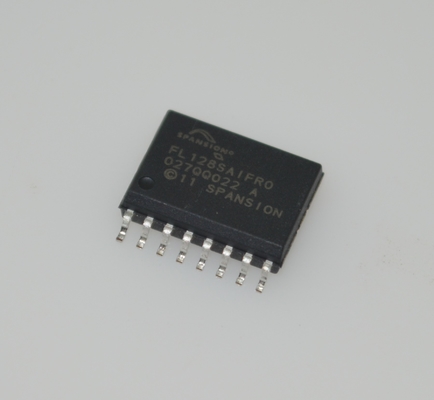

S25FL128SAGMFIR01 128Mb SPI NOR Flash 104MHz คล็อค 100K ไซค์ลบ 20 ปี การเก็บข้อมูล 2.7-3.6V SOIC-16 -40°C ถึง +85°C

S25FL128SAGMFIR01 128Mb SPI NOR Flash 104MHz Clock 100K รอบการลบข้อมูล 20 ปี การเก็บรักษาข้อมูล 2.7-3.6V SOIC-16 -40°C ถึง +85°C

คุณสมบัติ

• CMOS 3.0V core พร้อม I/O อเนกประสงค์

• Serial Peripheral Interface (SPI) พร้อม multi-I/O

- โหมดขั้วและเฟสของนาฬิกา SPI 0 และ 3

- ตัวเลือก DDR

- ตัวเลือกการระบุตำแหน่ง: ตัวเลือกที่อยู่ 24 หรือ 32 บิต

- ชุดคำสั่งอนุกรมและรอยเท้าที่เข้ากันได้กับตระกูล S25FL-A, S25FL-K และ S25FL-P SPI

- ชุดคำสั่ง Multi I/O และรอยเท้าที่เข้ากันได้กับตระกูล S25FL-P SPI

• คำสั่งอ่าน

- ปกติ, เร็ว, คู่, Quad, Fast DDR, Dual DDR, Quad DDR

- AutoBoot – เปิดเครื่องหรือรีเซ็ตและดำเนินการคำสั่งอ่าน Normal หรือ Quad โดยอัตโนมัติที่ที่อยู่ก่อนเลือก

- ข้อมูล Common Flash Interface (CFI) สำหรับข้อมูลการกำหนดค่า

• การเขียนโปรแกรม (1.5 MBps)

- ตัวเลือกบัฟเฟอร์การเขียนโปรแกรมหน้า 256 หรือ 512 ไบต์

- การเขียนโปรแกรมหน้า Quad-input (QPP) สำหรับระบบนาฬิกาช้า

- การสร้างรหัสแก้ไขข้อผิดพลาดฮาร์ดแวร์ภายใน ECC อัตโนมัติพร้อมการแก้ไขข้อผิดพลาดแบบบิตเดียว

• การลบ (0.5 ถึง 0.65 MBps)

- ตัวเลือกขนาดเซกเตอร์แบบไฮบริด – ชุดเซกเตอร์ 4-KB จำนวนสามสิบสองชุดที่ด้านบนหรือด้านล่างของพื้นที่ที่อยู่ โดยมีเซกเตอร์ที่เหลือทั้งหมด 64 KB เพื่อความเข้ากันได้กับอุปกรณ์ S25FL รุ่นก่อนหน้า

- ตัวเลือกเซกเตอร์แบบสม่ำเสมอ – ลบเสมอ 256-KB บล็อกเพื่อความเข้ากันได้ของซอฟต์แวร์กับอุปกรณ์ที่มีความหนาแน่นสูงกว่าและอุปกรณ์ในอนาคต

• ความทนทานต่อการวนรอบ

- รอบการเขียนโปรแกรม-ลบ 100,000 รอบ ขั้นต่ำ

• การเก็บรักษาข้อมูล

- การเก็บรักษาข้อมูล 20 ปี ขั้นต่ำ

• คุณสมบัติความปลอดภัย

- อาร์เรย์แบบโปรแกรมได้ครั้งเดียว (OTP) ขนาด 1024 ไบต์

- การป้องกันบล็อก

• บิตรีจิสเตอร์สถานะเพื่อควบคุมการป้องกันการเขียนโปรแกรมหรือการลบช่วงเซกเตอร์ที่ต่อเนื่องกัน

• ตัวเลือกการควบคุมฮาร์ดแวร์และซอฟต์แวร์

- การป้องกันเซกเตอร์ขั้นสูง (ASP)

• การป้องกันเซกเตอร์แต่ละรายการที่ควบคุมโดยรหัสบูตหรือรหัสผ่าน

• เทคโนโลยี MIRRORBIT™ ขนาด 65 นาโนเมตรพร้อมสถาปัตยกรรม Eclipse

• แรงดันไฟฟ้าจ่ายไฟหลัก: 2.7 V ถึง 3.6 V

• แรงดันไฟฟ้าจ่ายไฟ I/O: 1.65 V ถึง 3.6 V

- แพ็คเกจ SO16 และ FBGA

• ช่วงอุณหภูมิ/เกรด:

- อุตสาหกรรม (-40°C ถึง +85°C)

- อุตสาหกรรมพลัส (-40°C ถึง +105°C)

- ยานยนต์ AEC-Q100 เกรด 3 (-40°C ถึง +85°C)

- ยานยนต์ AEC-Q100 เกรด 2 (-40°C ถึง +105°C)

- ยานยนต์ AEC-Q100 เกรด 1 (-40°C ถึง +125°C)

• แพ็คเกจ (ทั้งหมดปราศจาก Pb)

- SOIC 16 ขา (10.30 × 7.50 × 2.65 มม.) (300 mil)

- DFN 8 ขา (6.0 × 8.0 × 0.8 มม.) (WSON)

- FBGA 24 ลูก (8.0 × 6.0 × 1.2 มม.)

• ตัวเลือกฟุตพรินต์ 5 × 5 ลูก (FAB024) และ 4 × 6 ลูก (FAC024)

• ไดที่ดี (KGD) และไดที่ผ่านการทดสอบแล้ว

คำอธิบายทั่วไป

อุปกรณ์ Infineon S25FL128S และ S25FL256S เป็นผลิตภัณฑ์หน่วยความจำแบบไม่ลบเลือนโดยใช้:

• เทคโนโลยี MIRRORBIT™ – ที่เก็บข้อมูลสองบิตในทรานซิสเตอร์อาร์เรย์หน่วยความจำแต่ละตัว

• สถาปัตยกรรม Eclipse – ที่ช่วยปรับปรุงประสิทธิภาพการเขียนโปรแกรมและการลบอย่างมาก

• การพิมพ์หินกระบวนการขนาด 65 นาโนเมตร

ตระกูลอุปกรณ์นี้เชื่อมต่อกับระบบโฮสต์ผ่าน SPI รองรับอินพุตและเอาต์พุตแบบอนุกรมบิตเดียว SPI แบบดั้งเดิม (Single I/O หรือ SIO) รวมถึงคำสั่งอนุกรมสองบิต (Dual I/O หรือ DIO) และสี่บิต (Quad I/O หรือ QIO) ตัวเลือก อินเทอร์เฟซหลายความกว้างนี้เรียกว่า SPI Multi-I/O หรือ MIO นอกจากนี้ ตระกูล FL-S ยังเพิ่มการรองรับคำสั่งอ่าน DDR สำหรับ SIO, DIO และ QIO ที่ถ่ายโอนที่อยู่และอ่านข้อมูลทั้งสองขอบของนาฬิกา

สถาปัตยกรรม Eclipse มี Page Programming Buffer ที่อนุญาตให้เขียนโปรแกรมได้สูงสุด 128 คำ (256 ไบต์) หรือ 256 คำ (512 ไบต์) ในการดำเนินการครั้งเดียว ส่งผลให้การเขียนโปรแกรมและการลบมีประสิทธิภาพเร็วกว่าอัลกอริทึมการเขียนโปรแกรมหรือการลบ SPI รุ่นก่อนหน้า

การดำเนินการโค้ดโดยตรงจากหน่วยความจำแฟลชมักเรียกว่า eXecute-in-Place หรือ XIP การใช้อุปกรณ์ FL-S ที่อัตรานาฬิกาที่สูงขึ้นที่รองรับ ด้วยคำสั่ง QIO หรือ DDR-QIO อัตราการถ่ายโอนการอ่านคำสั่งสามารถตรงหรือเกินกว่าอินเทอร์เฟซแบบขนานแบบดั้งเดิม หน่วยความจำแฟลช NOR แบบอะซิงโครนัส ในขณะที่ลดจำนวนสัญญาณลงอย่างมาก

ผลิตภัณฑ์ S25FL128S และ S25FL256S มีความหนาแน่นสูงควบคู่ไปกับความยืดหยุ่นและประสิทธิภาพที่รวดเร็วที่จำเป็นสำหรับแอปพลิเคชันฝังตัวที่หลากหลาย เหมาะอย่างยิ่งสำหรับการทำเงาโค้ด, XIP และการจัดเก็บข้อมูล

ข้อมูล

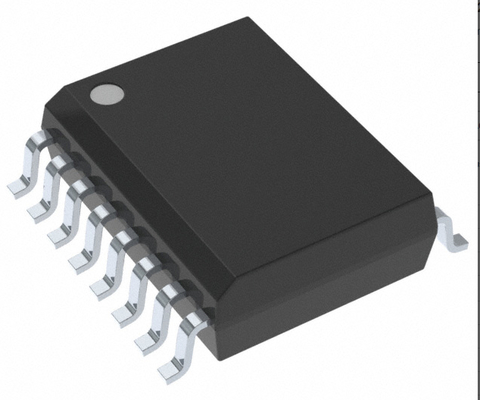

การวาดภาพ
