| พิมพ์: | โมดูล IGBT | บรรจุุภัณฑ์: | ใหม่และต้นฉบับF00R12KT4: โมดูล IGBT 1200V 200A, VCE ต่ำ (sat), ความทนทานต่อการลัดวงจรสูง การสูญเสียก |
|---|---|---|---|
| เงื่อนไข: | ใหม่และเป็นต้นฉบับ | สถานะไร้สารตะกั่ว: | เป็นไปตามข้อกำหนด Rohs |
| จัดส่งโดย: | DHL \ UPS \ Fedex \ EMS \ HK โพสต์, DHL, UPS, Fedex และ EMS | ||
| เน้น: | โมดูลพลังงาน IGBT 1200V 100A,โมดูล IGBT4 สำหรับขับเคลื่อนมอเตอร์ TRENCHSTOP,โมดูล IGBT แผ่นฐานทองแดงที่มี NTC |
||

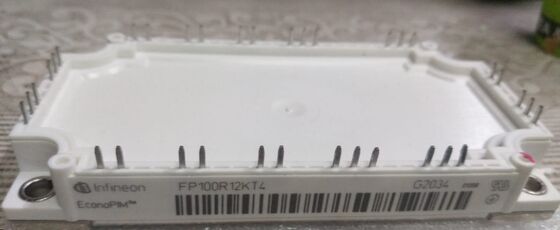

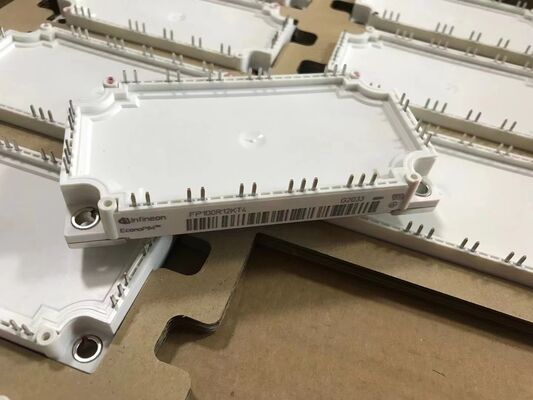

FP100R12KT4 1200V 100A PIM IGBT Module TRENCHSTOP™ IGBT4 Low VCE(sat) 2.1V ไดโอดเรียงกระแสและเบรกในตัว แผ่นฐานทองแดง NTC การสูญเสียการสวิตช์ต่ำ สำหรับไดรฟ์มอเตอร์
คุณสมบัติ
ความสามารถในการรับกำลังสูงและรอบการเปลี่ยนแปลงอุณหภูมิ
เซ็นเซอร์วัดอุณหภูมิ NTC ในตัว
แผ่นฐานทองแดง
เทคโนโลยีการเชื่อมต่อ PressFIT
โครงสร้างมาตรฐาน
การใช้งาน
อินเวอร์เตอร์เสริม
ไดรฟ์มอเตอร์
เซอร์โวไดรฟ์
คำอธิบาย
The FP100R12KT4 เป็นโมดูลรวมกำลัง (PIM) 1200V, 100A ที่รวมเข้าด้วยกันสูงจากตระกูล EconoPIM™ 3 ของ Infineon โดยรวมบริดจ์เรียงกระแสสามเฟส, บริดจ์อินเวอร์เตอร์ IGBT สามเฟส และเบรกช็อปเปอร์ไว้ในโมดูลเดียวที่กะทัดรัดและแยกได้ สร้างด้วยเทคโนโลยี TRENCHSTOP™ IGBT4 และ Emitter Controlled 4 diode ขั้นสูง ออกแบบมาเพื่อการสูญเสียการสวิตช์ต่ำและประสิทธิภาพสูง โมดูลมีดีไซน์เหนี่ยวนำตกค้างต่ำ, แผ่นฐานทองแดงเพื่อการกระจายความร้อนที่เหมาะสม และเซ็นเซอร์วัดอุณหภูมิ NTC ในตัวเพื่อการตรวจสอบความร้อนที่แม่นยำ รองรับการทำงานความถี่สวิตชิ่งสูงและมีให้เลือกทั้งแบบขาบัดกรีหรือเทคโนโลยี PressFIT
ข้อมูล
|
หมวดหมู่
|
ผลิตภัณฑ์เซมิคอนดักเตอร์แบบแยก
ทรานซิสเตอร์
IGBT
โมดูล IGBT
|
|
|
ผู้ผลิต
|
Infineon Technologies
|
|
|
ซีรีส์
|
EconoPIM™ 3
|
|
|
บรรจุภัณฑ์
|
ถาด
|
|
|
สถานะส่วน
|
พร้อมจำหน่าย
|
|
|
ประเภท IGBT
|
Grooved field cut-off
|
|
|
การกำหนดค่า
|
(3) เครื่องมือเฟสตรงข้าม
|
|
|
แรงดัน - การสลายตัวของคอลเลคเตอร์ (สูงสุด)
|
1200 V
|
|
|
กระแส - คอลเลคเตอร์ (IC) (สูงสุด)
|
100 A
|
|
|
กำลัง - สูงสุด
|
515 W
|
|
|
Vce(on) (สูงสุด) ที่ Vge, IC ต่างกัน
|
2.1V @ 15V,100A
|
|
|
กระแส - การตัดคอลเลคเตอร์ (สูงสุด)
|
1 mA
|
|
|
ความจุอินพุต (Cies) ที่ VCE ต่างกัน
|
6.3 nF @ 25 V
|
|
|
อินพุต
|
มาตรฐาน
|
|
|
เทอร์มิสเตอร์ NTC
|
คือ
|
|
|
อุณหภูมิการทำงาน
|
-40°C ~ 150°C
|
|
|
ประเภทการติดตั้ง
|
การติดตั้งฐาน
|
|
|
แพ็คเกจ/ตัวเรือน
|
โมดูล
|
|
|
แพ็คเกจอุปกรณ์ของผู้ขาย
|
โมดูล
|
ภาพวาด
