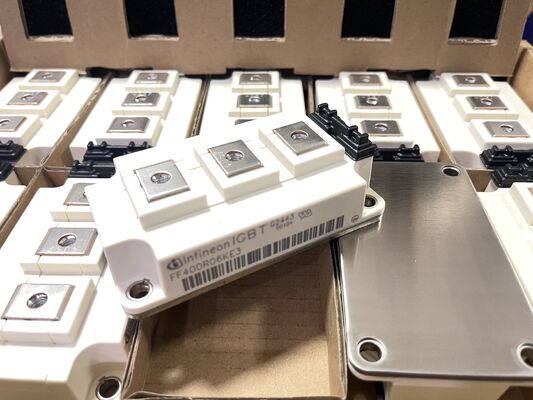

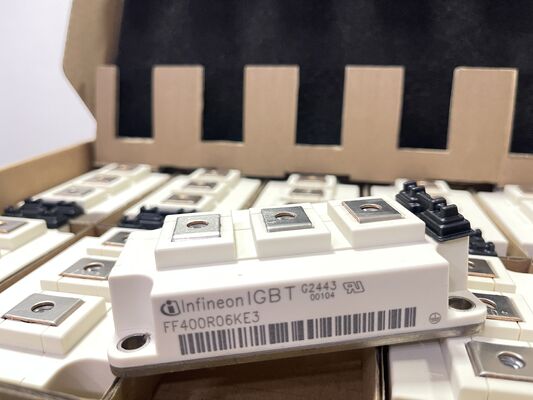

FF400R06KE3HOSA1 600V 400A IGBT โมดูลครึ่งสะพาน

FF400R06KE3HOSA1 600V 400A IGBT โมดูล half-bridge trench stop tech VCEsat ต่ำการสลับอย่างรวดเร็วทนทานสำหรับอินเวอร์เตอร์และไดรฟ์

คุณสมบัติ

• โทโพโลยีฮาล์ฟบริดจ์– IGBT สองตัวพร้อมไดโอดต่อต้านขนานในโมดูลเดียว เหมาะสำหรับขาเฟสของอินเวอร์เตอร์และคอนเวอร์เตอร์

• แรงดันไฟฟ้าสะสม-ตัวส่งสัญญาณ 600V (Vces)– เหมาะสำหรับไดรฟ์ AC 400V, ระบบ UPS และอุปกรณ์จ่ายไฟทางอุตสาหกรรม

• กระแสต่อเนื่อง 400A (Ic)– ความสามารถกระแสไฟฟ้าสูงด้วย 500A ที่ Tc=25°C; การกระจายพลังงานรวม 1250W.

• เทคโนโลยี Trench Field Stop IGBT3– ให้การสูญเสียการนำไฟฟ้าต่ำด้วย VCEsat ทั่วไปเพียง 1.45V ที่ 400A

• การสลับที่รวดเร็วและนุ่มนวล- ปรับให้เหมาะสมสำหรับความถี่สูงถึง 20 kHz; รวมถึงไดโอดกู้คืนแบบอ่อนเพื่อลด EMI

• ค่าเกตต่ำ (Qg = 4300 nC)– ลดความซับซ้อนในการออกแบบไดรฟ์เกตและลดการสูญเสียพลังงานในการสวิตชิ่ง

• แพ็คเกจแยกส่วนขนาด 62 มม. ที่ทนทาน– โมดูลที่ติดตั้งกับแชสซีได้พร้อมแผ่นฐานหุ้มฉนวน (การแยก 2500V) ช่วงการทำงาน -40°C ถึง +150°C

การใช้งาน

• มอเตอร์ขับเคลื่อนอุตสาหกรรม– ไดรฟ์ AC สำหรับปั๊ม พัดลม สายพานลำเลียง คอมเพรสเซอร์ และตัวควบคุมเซอร์โว

• เครื่องสำรองไฟ (UPS)– ขั้นตอนอินเวอร์เตอร์สำหรับระบบ UPS แบบแปลงสองเท่าแบบออนไลน์

• อุปกรณ์เชื่อม– แหล่งพลังงานการเชื่อมแบบอินเวอร์เตอร์ต้องการการสลับที่รวดเร็วและกระแสไฟฟ้าสูง

• พลังงานทดแทน– อินเวอร์เตอร์พลังงานแสงอาทิตย์แบบสตริงและส่วนกลางสำหรับระบบไฟฟ้าโซลาร์เซลล์

• เครื่องทำความร้อนแบบเหนี่ยวนำ– ขั้นตอนกำลังสำหรับหม้อหุงอุตสาหกรรม เตาเผา และเครื่องซีล

• แหล่งจ่ายไฟโหมดสวิตช์ (SMPS)– ตัวแปลง DC-DC กำลังสูงสำหรับการใช้งานในอุตสาหกรรมและโทรคมนาคม

• โครงสร้างพื้นฐานของรถยนต์ไฟฟ้า (EV)– ไดรฟ์เสริมและขั้นตอนกำลังไฟฟ้าของสถานีชาร์จแรงดันต่ำ

คำอธิบาย

ที่FF400R06KE3HOSA1คือโมดูล IGBT ประสิทธิภาพสูงจาก Infineon Technologies ซึ่งเป็นส่วนหนึ่งของตระกูล C-series ขนาด 62 มม. มีการกำหนดค่าแบบฮาล์ฟบริดจ์ (คู่) ซึ่งประกอบด้วย IGBT สองตัวพร้อมไดโอดที่ควบคุมตัวปล่อยการกู้คืนแบบนุ่มนวลและต่อต้านขนาน โมดูลนี้ใช้เทคโนโลยี Trench Field Stop IGBT3 ขั้นสูงของ Infineon โดยให้แรงดันอิ่มตัวต่ำเป็นพิเศษ (VCEsat) และประสิทธิภาพการสลับที่เหนือกว่า ออกแบบมาเพื่อการใช้งานในอุตสาหกรรมที่ทนทาน โดยบรรจุอยู่ในบรรจุภัณฑ์มาตรฐานขนาด 62 มม. พร้อมแผ่นฐานทองแดงหุ้มฉนวน ให้การนำความร้อนและการแยกไฟฟ้าที่ดีเยี่ยม โมดูลนี้ได้รับการปรับให้เหมาะสมสำหรับการสลับความถี่สูงในมอเตอร์ไดรฟ์ เครื่องสำรองไฟ (UPS) และอุปกรณ์เชื่อม ซึ่งทำงานได้อย่างน่าเชื่อถือที่อุณหภูมิจุดแยกสูงถึง 150°C

ข้อมูล

การวาดภาพ
