รายละเอียดสินค้า:
การชำระเงิน:
|
| พิมพ์: | โมดูล IGBT | บรรจุุภัณฑ์: | ใหม่และต้นฉบับF00R12KT4: โมดูล IGBT 1200V 200A, VCE ต่ำ (sat), ความทนทานต่อการลัดวงจรสูง การสูญเสียก |
|---|---|---|---|
| เงื่อนไข: | ใหม่และเป็นต้นฉบับ | สถานะไร้สารตะกั่ว: | เป็นไปตามข้อกำหนด Rohs |
| จัดส่งโดย: | DHL \ UPS \ Fedex \ EMS \ HK โพสต์, DHL, UPS, Fedex และ EMS | ||
| เน้น: | โมดูลพลังงาน IGBT 1200V 75A,โมดูล IGBT4 สำหรับขับเคลื่อนมอเตอร์ TRENCHSTOP,โมดูล PIM IGBT แผ่นฐานทองแดง |
||

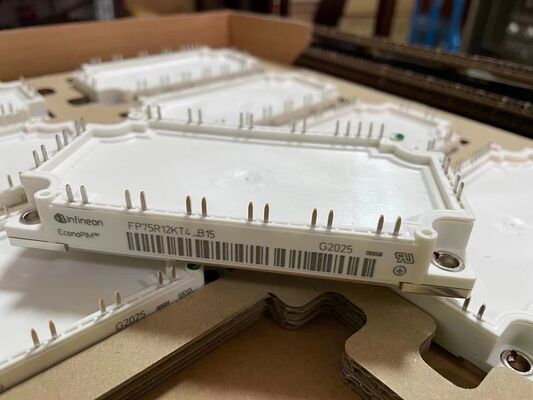

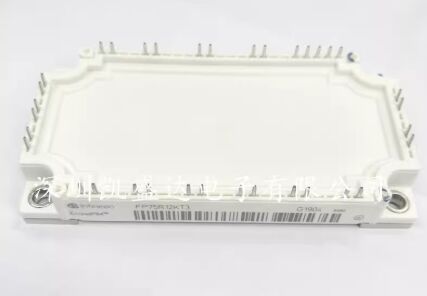

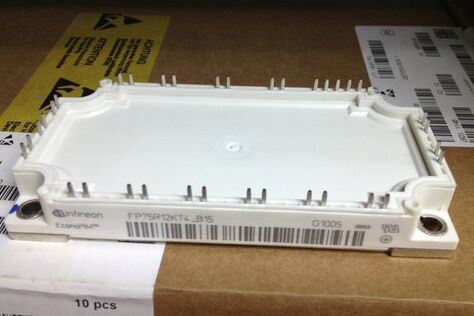

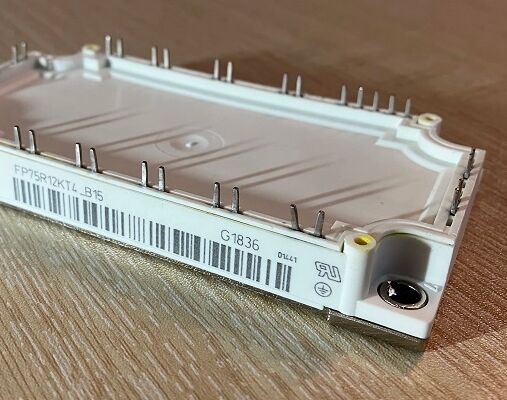

FP75R12KT4 B15 1200V 75A PIM โมดูล IGBT TRENCHSTOP™ IGBT4 ลดการสูญเสียขณะสวิตช์ ตัวเรียงกระแสและเบรกในตัว แผ่นฐานทองแดง NTC ความถี่สวิตช์สูงสำหรับไดรฟ์มอเตอร์
คุณสมบัติ
1200V / 75A PIM (โมดูลรวมกำลัง)
โทโพโลยีแบบรวม: 3-เฟสเรียงกระแส, 3-เฟสอินเวอร์เตอร์, เบรกช็อปเปอร์
TRENCHSTOP™ IGBT4 ขั้นสูงและ Emitter Controlled 4 Diode
การสูญเสียขณะสวิตช์ต่ำ เพื่อประสิทธิภาพสูง
VCE(sat) ต่ำที่ 1.85V (ทั่วไป)
แผ่นฐานทองแดง เพื่อการกระจายความร้อนที่เหมาะสมที่สุด
เซ็นเซอร์วัดอุณหภูมิ NTC ในตัว
การออกแบบโมดูลเหนี่ยวนำแบบสุ่มต่ำ
ความสามารถในการสวิตช์ความถี่สูง
ตัวเรือน EconoPIM™ 3 ขนาดกะทัดรัด
การใช้งาน
ไดรฟ์มอเตอร์อุตสาหกรรม: สำหรับปั๊ม, พัดลม, คอมเพรสเซอร์ และไดรฟ์ AC อเนกประสงค์
แหล่งจ่ายไฟสำรอง (UPS) .
ระบบพลังงานหมุนเวียน: อินเวอร์เตอร์โซลาร์เซลล์และการใช้งานพลังงานลม
อุปกรณ์ทำความร้อนและเชื่อมโลหะอุตสาหกรรม .
ระบบ HVAC และการใช้งานเครื่องปรับอากาศ
ไดรฟ์เซอร์โวและระบบควบคุมการเคลื่อนไหว
คำอธิบาย
The FP75R12KT4 B15 เป็นโมดูลรวมกำลัง (PIM) 1200V, 75A ที่รวมเข้าด้วยกันสูงจากตระกูล EconoPIM™ 3 ของ Infineon. รวมบริดจ์เรียงกระแสสามเฟส, บริดจ์อินเวอร์เตอร์ IGBT สามเฟส และเบรกช็อปเปอร์ไว้ในโมดูลเดียวที่กะทัดรัดและแยกได้. สร้างด้วยเทคโนโลยี TRENCHSTOP™ IGBT4 และ Emitter Controlled 4 diode ขั้นสูง ออกแบบมาเพื่อการสูญเสียขณะสวิตช์ต่ำและประสิทธิภาพสูง. โมดูลมีเซ็นเซอร์วัดอุณหภูมิ NTC ในตัวสำหรับการตรวจสอบความร้อนที่แม่นยำ, แผ่นฐานทองแดงสำหรับการกระจายความร้อนที่เหมาะสมที่สุด และการออกแบบเหนี่ยวนำแบบสุ่มต่ำเพื่อประสิทธิภาพที่เชื่อถือได้. รองรับการทำงานที่ความถี่สวิตช์สูงและมีให้เลือกทั้งแบบขาบัดกรีหรือเทคโนโลยี PressFIT
ข้อมูล
|
หมวดหมู่
|
ผลิตภัณฑ์เซมิคอนดักเตอร์แบบแยก
ทรานซิสเตอร์
IGBT
โมดูล IGBT
|
|
|
ผู้ผลิต
|
Infineon Technologies
|
|
|
ซีรีส์
|
EconoPIM™ 3
|
|
|
บรรจุภัณฑ์
|
ถาด
|
|
|
สถานะส่วน
|
พร้อมขาย
|
|
|
ประเภท IGBT
|
Grooved field cut-off
|
|
|
การกำหนดค่า
|
(3) เครื่องมือเฟสตรงข้าม
|
|
|
แรงดันไฟฟ้า - การสลายตัวของตัวเก็บประจุ (สูงสุด)
|
1200 V
|
|
|
กระแส - ตัวเก็บประจุ (IC) (สูงสุด)
|
75 A
|
|
|
กำลัง - สูงสุด
|
385 W
|
|
|
Vce(on) (สูงสุด) ที่ Vge, IC ต่างกัน
|
2.15V @ 15V,75A
|
|
|
กระแส - การตัดตัวเก็บประจุ (สูงสุด)
|
1 mA
|
|
|
ความจุอินพุต (Cies) ที่ VCEs ต่างกัน
|
4.3 nF @ 25 V
|
|
|
อินพุต
|
มาตรฐาน
|
|
|
เทอร์มิสเตอร์ NTC
|
คือ
|
|
|
อุณหภูมิการทำงาน
|
-40°C ~ 150°C
|
|
|
ประเภทการติดตั้ง
|
การติดตั้งฐาน
|
|
|
แพ็คเกจ/ตัวเรือน
|
โมดูล
|
|
|
แพ็คเกจอุปกรณ์ผู้ขาย
|
โมดูล
|
ภาพวาด
