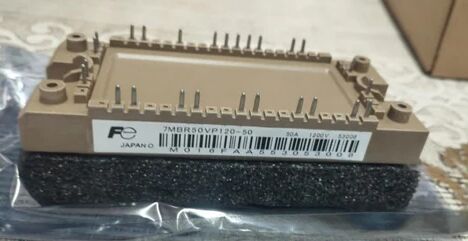

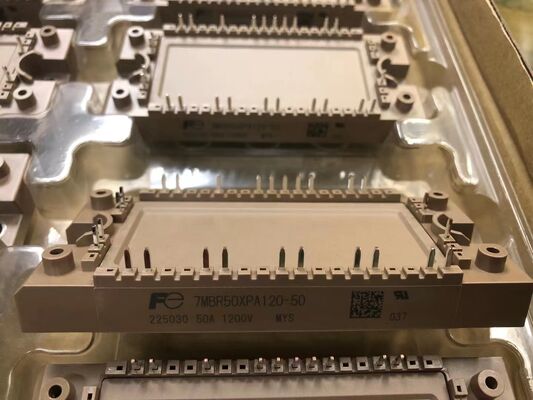

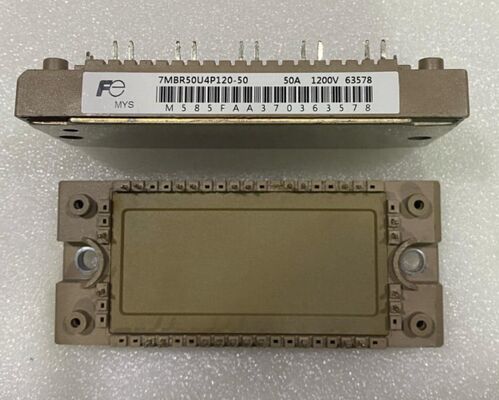

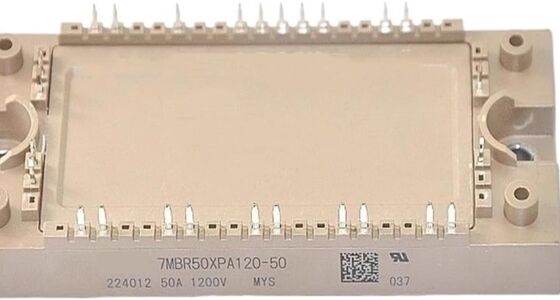

7MBR50XPA120-50 โมดูล PIM 1200V 50A พร้อมวงจรเรียงกระแสและอินเวอร์เตอร์ในตัว ประสิทธิภาพต่ำ ฉนวนสูง แพ็คเกจกะทัดรัด สำหรับมอเตอร์ขับเคลื่อนอุตสาหกรรมและ UPS
คุณสมบัติ
โมดูลรวมกำลัง (PIM)
พิกัด 1200V / 50A
ฟังก์ชันในตัว: วงจรเรียงกระแส 3 เฟส และอินเวอร์เตอร์ 3 เฟส
IGBT ที่มี Vce(sat) ต่ำ และไดโอดที่มี Vf ต่ำ (ประสิทธิภาพสูง)
ฉนวนไฟฟ้าสูง
เซ็นเซอร์อุณหภูมิ NTC ในตัว
แพ็คเกจกะทัดรัดและแยกได้
ลดความซับซ้อนในการออกแบบและประกอบระบบ
ความน่าเชื่อถือสูงสำหรับการใช้งานในอุตสาหกรรม
การใช้งาน
มอเตอร์ AC ขับเคลื่อนอุตสาหกรรมขนาดกะทัดรัด / อินเวอร์เตอร์ความถี่แปรผัน (VFD): สำหรับปั๊ม พัดลม และเครื่องจักรขนาดเล็ก
อินเวอร์เตอร์อเนกประสงค์
ระบบแหล่งจ่ายไฟสำรอง (UPS)
ระบบเซอร์โวไดรฟ์และการควบคุมการเคลื่อนไหว
การควบคุมมอเตอร์เครื่องใช้ไฟฟ้าในสภาพแวดล้อมที่ต้องการ
คำอธิบาย
โมดูล 7MBR50XPA120-50 เป็นโมดูลรวมกำลัง (PIM) ที่มีความสามารถสูง ออกแบบมาเพื่อเป็นภาคกำลังแบบครบวงจรที่กะทัดรัดและมีประสิทธิภาพสำหรับมอเตอร์ขับเคลื่อนอุตสาหกรรมและการใช้งานอินเวอร์เตอร์ มีวงจรเรียงกระแสอินพุตสามเฟสและสะพานอินเวอร์เตอร์ IGBT สามเฟสพร้อมไดโอดฟรีวีลลิ่งในแพ็คเกจเดียวที่แยกได้ พิกัดที่ 1200V และ 50A ช่วยลดขนาดระบบและความซับซ้อนในการออกแบบได้อย่างมาก โดยลดจำนวนส่วนประกอบภายนอกให้น้อยที่สุด โมดูลนี้ใช้ IGBT ที่มีแรงดันอิ่มตัวต่ำและไดโอดที่มีแรงดันตกคร่อมต่ำเพื่อประสิทธิภาพสูง ให้ฉนวนไฟฟ้าสูงเพื่อความปลอดภัย และมีเทอร์มิสเตอร์ NTC ในตัวสำหรับการตรวจสอบอุณหภูมิและการป้องกันที่เชื่อถือได้ แนวทางแบบบูรณาการนี้ช่วยเพิ่มความน่าเชื่อถือของระบบโดยรวมและลดความซับซ้อนของการจัดการความร้อน
ข้อมูล
| การกำหนดค่า | PIM |
|---|---|
| ซีรีส์ | X Series (รุ่นที่ 7) |
| อินเวอร์เตอร์ VCES(V) | 1200 |
| อินเวอร์เตอร์ IC(A) | 50 |
| อินเวอร์เตอร์, เบรก Tvj สูงสุด (°C) | 175 |
| อินเวอร์เตอร์, เบรก Tvjop สูงสุด (°C) | 175 |
| คอนเวอร์เตอร์ Tvj สูงสุด (°C) | 150 |
| คอนเวอร์เตอร์ Tvjop สูงสุด (°C) | 150 |
| Tc(°C) | 125 |
| Tstg(°C) | -40 ถึง 125 |
| แพ็คเกจ | M719 |
| ประเภทขั้วต่อ | ขาบัดกรี |
| ขนาดความกว้าง (มม.) | 45 |
| ขนาดความยาว (มม.) | 107.5 |
| น้ำหนักสุทธิ (กรัม) | 200 |
