| คะแนนแรงดันไฟฟ้า AC IEC: | 690 V | พิกัดแอมแปร์: | 125 ก |
|---|---|---|---|
| เป็นไปตามข้อกำหนด Rohs: | ใช่ | ความกว้างของสินค้า: | 40 มม. |
| ความยาวของผลิตภัณฑ์: | 135 มม. | ความสูงของผลิตภัณฑ์: | 64 มม |
| เน้น: | โมดูลกำลัง IGBT 1700V,โมดูล 1600A HiPerFET 4,โมดูล IGBT กำลังไฟสูง |
||

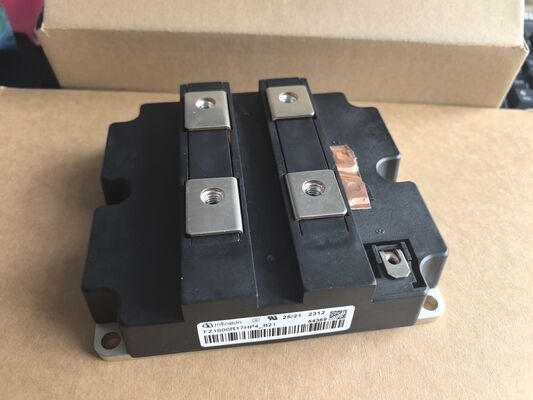

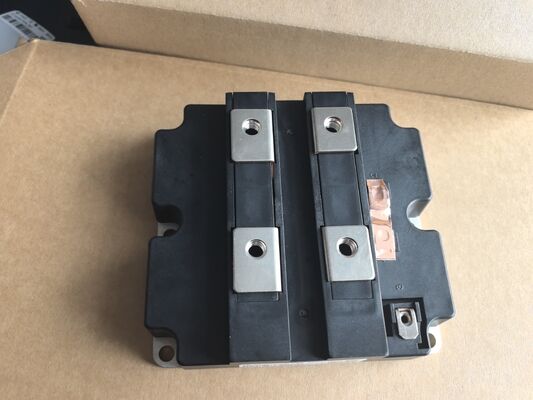

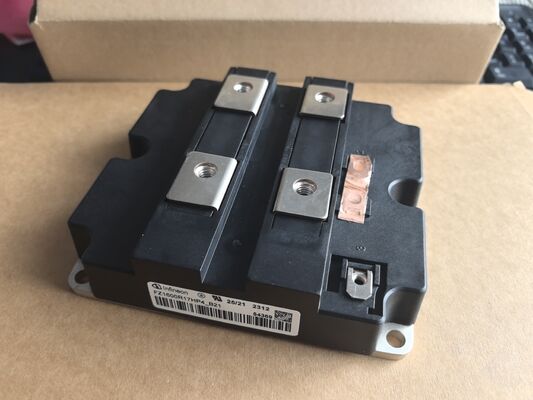

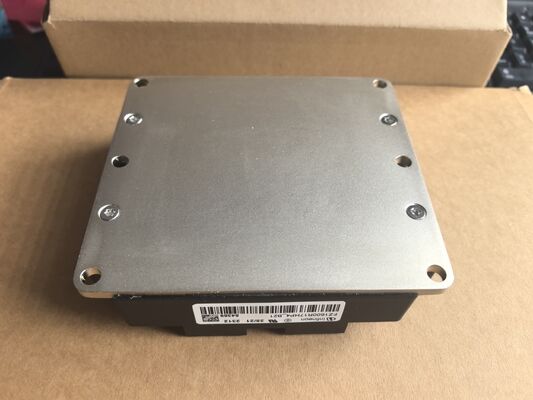

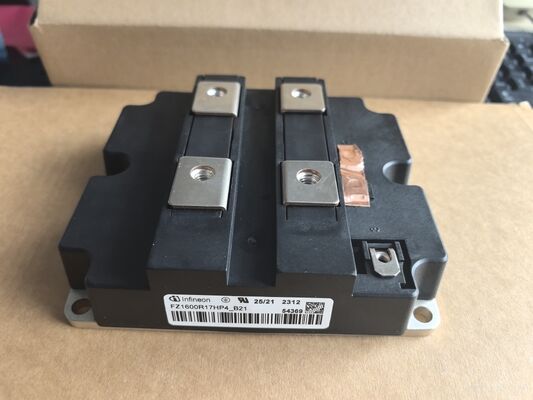

FZ1600R17HP4B2 1700V HiPerFET 4 1600A IGBT ความหนาแน่นพลังงานสูง Vce(sat) ต่ำ สวิตชิ่งเร็ว ความถี่สูง SOA ที่แข็งแกร่ง เกรดอุตสาหกรรมสำหรับ UPS และพลังงานแสงอาทิตย์
คุณสมบัติ
ฉนวน 4 kV AC 1 นาที
แผ่นฐาน AlSiC เพื่อเพิ่มความสามารถในการทำความร้อน
แพ็คเกจที่มี CTl>400
ระยะห่างและการกวาดล้างสูง
ความสามารถในการทำความร้อนและพลังงานสูง
ความหนาแน่นพลังงานสูง
ตัวเรือน IHM B
การใช้งาน
การใช้งานอินเวอร์เตอร์แบบเรโซแนนซ์
ตัวแปลงพลังงานสูง
ไดรฟ์ฉุดลาก
กังหันลม
คำอธิบาย
TheFZ1600R17HP4B2เป็นโมดูล IGBT กำลังสูงที่ออกแบบมาสำหรับการใช้งานในอุตสาหกรรมที่ต้องการ มันสร้างขึ้นจากเทคโนโลยี IGBT ขั้นสูง ให้พิกัดกระแสไฟสูงถึง 1600A และคลาสแรงดันไฟฟ้า 1700V โมดูลนี้ได้รับการออกแบบมาเพื่อประสิทธิภาพสูง โดยมีแรงดันอิ่มตัวของตัวเก็บรวบรวม-อีมิตเตอร์ต่ำ (Vce(sat)) และการสูญเสียการสลับต่ำ ซึ่งช่วยให้การทำงานความถี่สูงและความหนาแน่นของพลังงานที่เหนือกว่าในการออกแบบระบบ โครงสร้างที่แข็งแกร่งและ Safe Operating Area (SOA) ที่สูงช่วยให้มั่นใจได้ถึงความน่าเชื่อถือสูงสุดและประสิทธิภาพในระยะยาวภายใต้สภาวะที่รุนแรง
ข้อมูล
|
หมวดหมู่
|
|
|
|
ผู้ผลิต
|
Infineon Technologies
|
|
|
ซีรีส์
|
|
|
|
บรรจุภัณฑ์
|
ถาด
|
|
|
สถานะชิ้นส่วน
|
ใช้งานอยู่
|
|
|
ประเภท IGBT
|
Trench Field Stop
|
|
|
การกำหนดค่า
|
Half Bridge
|
|
|
แรงดันไฟฟ้า - การสลายตัวของตัวเก็บรวบรวมอีมิตเตอร์ (สูงสุด)
|
1700 V
|
|
|
กระแสไฟ - ตัวเก็บรวบรวม (Ic) (สูงสุด)
|
1600 A
|
|
|
กำลังไฟ - สูงสุด
|
10500 W
|
|
|
Vce(on) (สูงสุด) @ Vge, Ic
|
2.25V @ 15V, 1600A
|
|
|
กระแสไฟ - ตัวเก็บรวบรวมคัตออฟ (สูงสุด)
|
5 mA
|
|
|
ความจุอินพุต (Cies) @ Vce
|
130 nF @ 25 V
|
|
|
อินพุต
|
มาตรฐาน
|
|
|
NTC Thermistor
|
ไม่
|
|
|
อุณหภูมิในการทำงาน
|
-40°C ~ 150°C
|
|
|
ประเภทการติดตั้ง
|
ติดตั้งแชสซี
|
|
|
แพ็คเกจ / เคส
|
โมดูล
|
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
โมดูล
|
|
|
หมายเลขผลิตภัณฑ์ฐาน
|
การวาดภาพ
