รายละเอียดสินค้า:
การชำระเงิน:
|
| คะแนนแรงดันไฟฟ้า AC IEC: | 690 V | พิกัดแอมแปร์: | 125 ก |
|---|---|---|---|
| เป็นไปตามข้อกำหนด Rohs: | ใช่ | ความกว้างของสินค้า: | 40 มม. |
| ความยาวของผลิตภัณฑ์: | 135 มม. | ความสูงของผลิตภัณฑ์: | 64 มม |
| เน้น: | โมดูลพลังงาน IGBT 1200V 100A,โมดูล IGBT พร้อมหักเบรค,โมดูล IGBT เครื่องขับเคลื่อนอุตสาหกรรม |
||

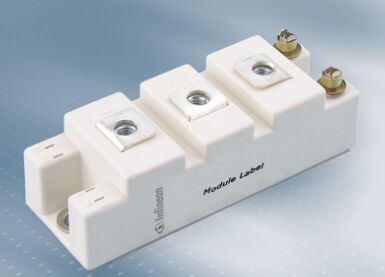

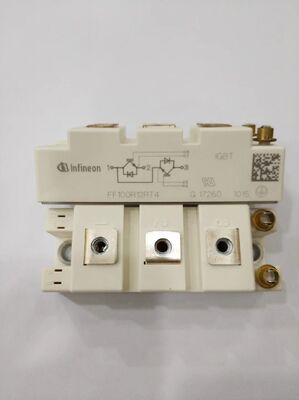

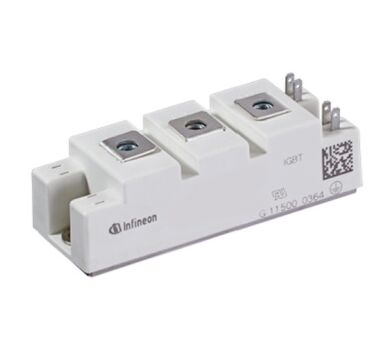

FF100R12RT4 โมดูล IGBT 3-in-1 1200V/100A พร้อมเบรกเกอร์แบบบูรณาการ Low VCE(sat) สวิตชิ่งความเร็วสูง สูญเสียน้อย NTC ในตัว แผ่นฐานแยกสำหรับไดรฟ์อุตสาหกรรมและระบบ UPS
คุณสมบัติ
อุณหภูมิการทำงานที่ขยาย
การสูญเสียจากการสวิตชิ่งต่ำ
LOW VCEsat
Tvjop=150°C
VcEsat พร้อมค่าสัมประสิทธิ์อุณหภูมิบวก
แผ่นฐานแยก
ตัวเรือนมาตรฐาน
การใช้งาน
ตัวแปลงพลังงานสูง
มอเตอร์ไดรฟ์
ระบบ UPS
คำอธิบาย
FF100R12RT4 เป็นโมดูลพลังงาน IGBT ที่รวมอินเวอร์เตอร์สามเฟสและวงจรเบรกเกอร์ไว้ในแพ็คเกจเดียวขนาดกะทัดรัด ได้รับการจัดอันดับสำหรับ 1200V และ 100A ซึ่งเป็นโซลูชันที่ประหยัดพื้นที่และเชื่อถือได้สำหรับการควบคุมมอเตอร์และการแปลงพลังงาน โมดูลนี้ได้รับการออกแบบมาเพื่อประสิทธิภาพสูง โดยมีแรงดันอิ่มตัวของตัวเก็บประจุ-อีมิตเตอร์ต่ำ (VCE(sat)) และการสูญเสียจากการสวิตชิ่งต่ำ
การรวมนี้ช่วยลดความซับซ้อนในการออกแบบระบบ ลดจำนวนส่วนประกอบภายนอก และเพิ่มความน่าเชื่อถือโดยรวม คุณสมบัติหลัก ได้แก่ เทอร์มิสเตอร์ NTC ในตัวสำหรับการตรวจสอบอุณหภูมิแบบเรียลไทม์ และแผ่นฐานที่แยกอย่างสมบูรณ์เพื่อการจัดการความร้อนที่ปลอดภัยและตรงไปตรงมา โครงสร้างที่แข็งแกร่งช่วยให้มั่นใจได้ถึงการทำงานที่เสถียรในสภาพแวดล้อมทางอุตสาหกรรมที่ต้องการ
ข้อมูล
|
หมวดหมู่
|
|
|
|
ผู้ผลิต
|
Infineon Technologies
|
|
|
ซีรีส์
|
-
|
|
|
บรรจุภัณฑ์
|
ถาด
|
|
|
สถานะชิ้นส่วน
|
เลิกผลิต
|
|
|
ประเภท IGBT
|
Trench Field Stop
|
|
|
การกำหนดค่า
|
2 อิสระ
|
|
|
แรงดันไฟฟ้า - การแตกตัวของตัวเก็บประจุอีมิตเตอร์ (สูงสุด)
|
1200 V
|
|
|
กระแสไฟฟ้า - ตัวเก็บประจุ (Ic) (สูงสุด)
|
100 A
|
|
|
กำลังไฟ - สูงสุด
|
555 W
|
|
|
Vce(on) (สูงสุด) @ Vge, Ic
|
2.15V @ 15V, 100A
|
|
|
กระแสไฟฟ้า - ตัวเก็บประจุคัตออฟ (สูงสุด)
|
1 mA
|
|
|
ความจุอินพุต (Cies) @ Vce
|
630 nF @ 25 V
|
|
|
อินพุต
|
มาตรฐาน
|
|
|
เทอร์มิสเตอร์ NTC
|
ไม่
|
|
|
อุณหภูมิในการทำงาน
|
-40°C ~ 150°C
|
|
|
ประเภทการติดตั้ง
|
ติดตั้งแชสซี
|
|
|
แพ็คเกจ / เคส
|
โมดูล
|
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
โมดูล
|
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
ภาพวาด
