รายละเอียดสินค้า:
การชำระเงิน:
|
| คะแนนแรงดันไฟฟ้า AC IEC: | 690 V | พิกัดแอมแปร์: | 125 ก |
|---|---|---|---|
| เป็นไปตามข้อกำหนด Rohs: | ใช่ | ความกว้างของสินค้า: | 40 มม. |
| ความยาวของผลิตภัณฑ์: | 135 มม. | ความสูงของผลิตภัณฑ์: | 64 มม |
| เน้น: | โมดูลพลังงาน IGBT 1200V 100A,โมดูล IGBT แบบ 3-in-1 พร้อมเบรกเกอร์,โมดูล IGBT สำหรับอินเวอร์เตอร์พลังงานแสงอาทิตย์ |
||

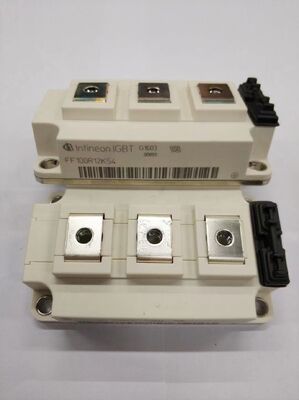

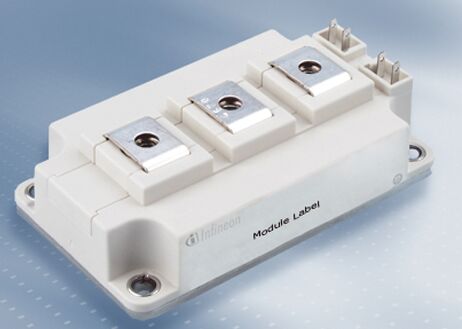

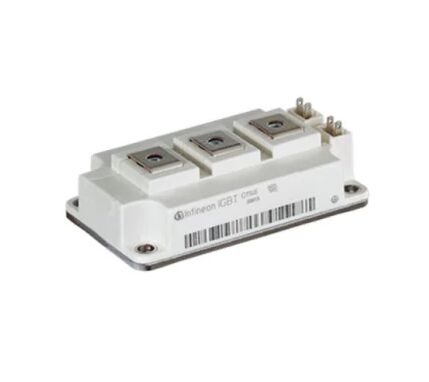

FF100R12KS4 โมดูล IGBT 3-in-1 1200V/100A พร้อมเบรกชอปเปอร์ในตัว, VCE(sat) ต่ำ, สวิตชิ่งความเร็วสูง, การสูญเสียน้อย, NTC ในตัว, แผ่นฐานแยกสำหรับไดรฟ์อุตสาหกรรมและอินเวอร์เตอร์พลังงานแสงอาทิตย์
คุณสมบัติ
ความสามารถในการทนต่อไฟฟ้าลัดวงจรสูง, กระแสไฟฟ้าลัดวงจรจำกัดตัวเอง
การสูญเสียจากการสวิตชิ่งต่ำ
ความทนทานที่เหนือกว่า
แพ็คเกจที่มี CTl>400
ระยะห่างและระยะคลานสูง
แผ่นฐานแยก
แผ่นฐานทองแดง
ตัวเรือนมาตรฐาน
การใช้งาน
การใช้งานสวิตชิ่งความถี่สูง
การใช้งานทางการแพทย์
ไดรฟ์มอเตอร์
การใช้งานอินเวอร์เตอร์แบบเรโซแนนซ์
เซอร์โวไดรฟ์
ระบบ UPS
คำอธิบาย
FF100R12KS4 เป็นโมดูล IGBT ประสิทธิภาพสูงที่รวมอินเวอร์เตอร์สามเฟสและเบรกชอปเปอร์ไว้ในแพ็คเกจเดียวขนาดกะทัดรัด พิกัด 1200V และ 100A ให้โซลูชันพลังงานที่บูรณาการและเชื่อถือได้สูงสำหรับการใช้งานทางอุตสาหกรรมที่หลากหลาย โมดูลนี้ได้รับการออกแบบมาเพื่อประสิทธิภาพ โดยมีแรงดันอิ่มตัวต่ำ (VCE(sat)) และการสูญเสียจากการสวิตชิ่งต่ำ ซึ่งมีส่วนช่วยให้ระบบมีประสิทธิภาพสูงและลดความเครียดจากความร้อน
โมดูลนี้มีเทอร์มิสเตอร์ NTC ในตัวสำหรับการตรวจสอบอุณหภูมิที่แม่นยำและแผ่นฐานที่แยกอย่างสมบูรณ์เพื่อการติดตั้งฮีทซิงค์ที่ง่ายและปลอดภัย การออกแบบที่กะทัดรัดและแข็งแกร่งช่วยลดความซับซ้อนของเค้าโครงระบบ ลดจำนวนส่วนประกอบ และรับประกันความน่าเชื่อถือสูงในสภาพแวดล้อมการทำงานที่ต้องการ
ข้อมูล
|
หมวดหมู่
|
|
|
|
ผู้ผลิต
|
Infineon Technologies
|
|
|
ซีรีส์
|
|
|
|
บรรจุภัณฑ์
|
ถาด
|
|
|
สถานะชิ้นส่วน
|
ใช้งาน
|
|
|
ประเภท IGBT
|
-
|
|
|
การกำหนดค่า
|
2 อิสระ
|
|
|
แรงดันไฟฟ้า - การแตกตัวของตัวเก็บรวบรวมอีมิตเตอร์ (สูงสุด)
|
1200 V
|
|
|
กระแสไฟฟ้า - ตัวเก็บรวบรวม (Ic) (สูงสุด)
|
150 A
|
|
|
กำลังไฟ - สูงสุด
|
780 W
|
|
|
Vce(on) (สูงสุด) @ Vge, Ic
|
3.7V @ 15V, 100A
|
|
|
กระแสไฟฟ้า - ตัวเก็บรวบรวมคัตออฟ (สูงสุด)
|
5 mA
|
|
|
ความจุอินพุต (Cies) @ Vce
|
650 nF @ 25 V
|
|
|
อินพุต
|
มาตรฐาน
|
|
|
เทอร์มิสเตอร์ NTC
|
ไม่
|
|
|
อุณหภูมิในการทำงาน
|
-40°C ~ 125°C
|
|
|
ประเภทการติดตั้ง
|
ติดตั้งแชสซี
|
|
|
แพ็คเกจ / เคส
|
โมดูล
|
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
โมดูล
|
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
ภาพวาด
