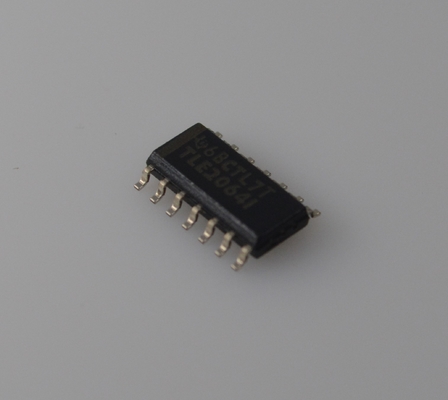

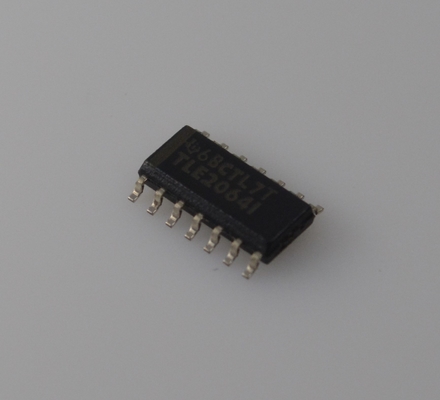

TLE2064IDR ออปแอมป์แบบ Quad JFET-Input ความแม่นยำสูง พร้อมแบนด์วิดท์ 10MHz อัตราการหมุน 45V/µs สัญญาณรบกวนต่ำ (16nV/√Hz) แหล่งจ่ายไฟ ±2V ถึง ±20V ป้องกัน EMI และเกรดยานยนต์สำหรับการปรับสภาพสัญญาณความเร็วสูง

TLE2064IDR Precision Quad JFET-Input Op-Amp พร้อมแบนด์วิดท์ 10MHz อัตราการหมุน 45V/µs สัญญาณรบกวนต่ำ (16nV/√Hz) ±2V ถึง ±20V Supply EMI Hardened & Automotive Grade สำหรับการปรับสภาพสัญญาณความเร็วสูง

คุณสมบัติ

• แบนด์วิดท์ 2× (2MHz) ของ TL06x และ TL03x Operational Amplifiers

• กระแสไฟเลี้ยงต่ำ: 290μA/Ch (โดยทั่วไป)

• การปรับแรงดันไฟฟ้าออฟเซ็ตบนชิปเพื่อปรับปรุงประสิทธิภาพ DC

• ไดรฟ์เอาต์พุตสูง ระบุไว้ในโหลด 100Ω

• สัญญาณรบกวนต่ำกว่ารุ่นก่อนหน้าของ BiFETs พลังงานต่ำ

แอปพลิเคชัน

• การควบคุมเครื่องยนต์ดิจิทัลแบบเต็มรูปแบบ

• หน่วยควบคุมการบิน

• โมดูลอินพุตแบบอะนาล็อก

คำอธิบาย

ซีรีส์ TLE206x ของเครื่องขยายสัญญาณปฏิบัติการอินพุต JFET พลังงานต่ำเพิ่มแบนด์วิดท์เป็นสองเท่าของตระกูล TL06x และ TL03x BiFET รุ่นก่อนหน้า โดยไม่เพิ่มการใช้พลังงานอย่างมีนัยสำคัญ กระบวนการ Texas Instruments Excalibur ยังให้สัญญาณรบกวนที่ต่ำกว่า TL06x และ TL03x การตัดแต่งแรงดันไฟฟ้าออฟเซ็ต Zener บนชิปทำให้ได้เกรดความแม่นยำสำหรับการใช้งานแบบ DC-coupled อุปกรณ์ TL206x เข้ากันได้กับพินกับ BiFETs อื่นๆ ของ Texas Instruments โดยที่อุปกรณ์สามารถใช้เพื่อเพิ่มแบนด์วิดท์เป็นสองเท่าของวงจร TL06x และ TL03x หรือเพื่อลดการใช้พลังงานของวงจร TL05x, TL07x และ TL08x ลงเกือบ 90%

เครื่องขยายสัญญาณปฏิบัติการ BiFET ให้ความต้านทานอินพุตที่สูงกว่าของทรานซิสเตอร์อินพุต JFET โดยไม่ลดทอนไดรฟ์เอาต์พุตที่เกี่ยวข้องกับเครื่องขยายสัญญาณแบบไบโพลาร์ คุณสมบัติของอุปกรณ์เหล่านี้ได้รับการออกแบบมาสำหรับการเชื่อมต่อกับเซ็นเซอร์อิมพีแดนซ์สูงหรือสัญญาณ AC ระดับต่ำ อุปกรณ์เหล่านี้ยังมีประสิทธิภาพ AC ที่ดีกว่าอุปกรณ์ไบโพลาร์หรือ CMOS ที่มีการใช้พลังงานใกล้เคียงกันอีกด้วย ตระกูล TLE206x มีวงจรไดรฟ์เอาต์พุตสูงที่สามารถขับโหลด 100Ω ที่ไฟเลี้ยงต่ำถึง ±5V สิ่งนี้ทำให้เหมาะอย่างยิ่งสำหรับการขับโหลดหม้อแปลงในโมเด็มและการใช้งานอื่นๆ ที่ต้องการลักษณะ AC ที่ดี พลังงานต่ำ และไดรฟ์เอาต์พุตสูง

เนื่องจากเครื่องขยายสัญญาณปฏิบัติการ BiFET ได้รับการออกแบบมาเพื่อใช้กับแหล่งจ่ายไฟคู่ จึงต้องใช้ความระมัดระวังในการสังเกตขีดจำกัดแรงดันไฟฟ้าอินพุตโหมดทั่วไปและการสวิงเอาต์พุตเมื่อใช้งานจากแหล่งจ่ายไฟเดียว จำเป็นต้องมีการไบแอส DC ของสัญญาณอินพุต และต้องสิ้นสุดโหลดไปยังโหนดกราวด์เสมือนที่กลางแหล่งจ่ายไฟ เครื่องกำเนิดกราวด์เสมือนแบบรวม Texas Instruments TLE2426 มีประโยชน์เมื่อใช้งานเครื่องขยายสัญญาณ BiFET จากแหล่งจ่ายไฟเดียว

TLE206x ได้รับการระบุอย่างครบถ้วนที่ ±15V และ ±5V สำหรับการทำงานในระบบแรงดันไฟฟ้าต่ำหรือระบบจ่ายไฟเดี่ยว ขอแนะนำให้ใช้ตระกูลเครื่องขยายสัญญาณปฏิบัติการ Texas Instruments LinCMOS (คำนำหน้า TLC- และ TLV-) เมื่อเปลี่ยนจากเครื่องขยายสัญญาณ BiFET เป็นเครื่องขยายสัญญาณ CMOS ควรให้ความสนใจเป็นพิเศษกับข้อกำหนดอัตราการหมุนและแบนด์วิดท์ และการโหลดเอาต์พุต เครื่องขยายสัญญาณปฏิบัติการ CMOS Texas Instruments TLV2432 และ TLV2442 เป็นตัวเลือกที่ยอดเยี่ยมที่ควรพิจารณา

ข้อมูล

การวาด
