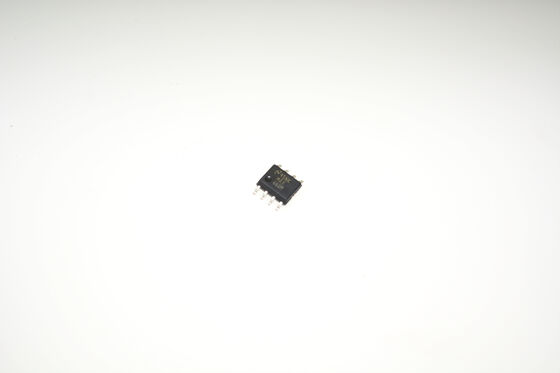

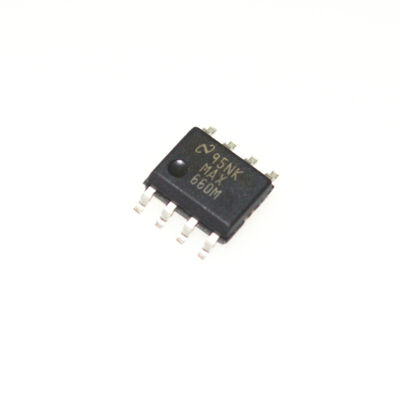

MAX660MX 5V 60mA พั๊มชาร์จ DC-DC Inverter/Voltage Doubler SOIC-8 Package ประสิทธิภาพการแปลงความตึงเครียด 99% ไม่มีอุปกรณ์ผลักดันที่จําเป็นสําหรับ Op-Amp และ LCD Bias

MAX660MX 5V 60mA ปั๊มประจุ DC-DC อินเวอร์เตอร์/ตัวเพิ่มแรงดันไฟฟ้า SOIC-8 แพ็คเกจ ประสิทธิภาพการแปลงแรงดันไฟฟ้า 99% ไม่ต้องใช้อินดักเตอร์สำหรับ Op-Amp และแหล่งจ่ายไฟ LCD

และnbsp;

คุณสมบัติ

​• กลับขั้วหรือเพิ่มแรงดันไฟฟ้าอินพุตเป็นสองเท่า

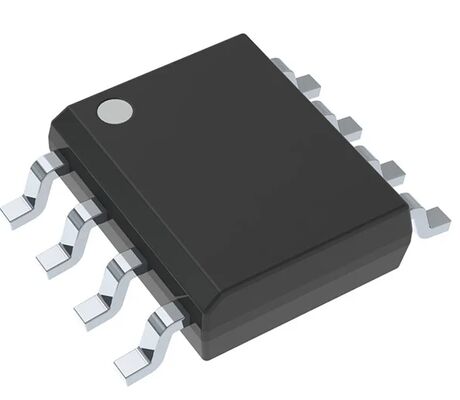

• แพ็คเกจ SO-8 แบบแคบ

• ความต้านทานเอาต์พุตทั่วไป 6.5-Ω

• ประสิทธิภาพการแปลงทั่วไป 88% ที่ 100 mA

• ความถี่ออสซิลเลเตอร์ที่เลือกได้: 10 kHz/80 kHz

และnbsp;

แอปพลิเคชัน

• คอมพิวเตอร์แล็ปท็อป

• โทรศัพท์มือถือ

• เครื่องมือทางการแพทย์

• แหล่งจ่ายไฟเครื่องขยายเสียงปฏิบัติการ

• แหล่งจ่ายไฟอินเทอร์เฟซ

• เครื่องมือพกพา

และnbsp;

คำอธิบาย

ตัวแปลงแรงดันไฟฟ้าปั๊มประจุ CMOS MAX660 เป็นอินเวอร์เตอร์หรือตัวเพิ่มแรงดันไฟฟ้าแบบสวิตช์ตัวเก็บประจุอเนกประสงค์ ทำงานจากแรงดันไฟฟ้า 1.5 V ถึง 5.5 V MAX660 ใช้ตัวเก็บประจุราคาถูกสองตัวเพื่อให้กระแสไฟขาออก 100 mA โดยไม่ต้องเสียค่าใช้จ่าย ขนาด และ EMI ที่เกี่ยวข้องกับตัวแปลงที่ใช้ตัวเหนี่ยวนำ ด้วยกระแสไฟใช้งานเพียง 120 µA และประสิทธิภาพการทำงานมากกว่า 90% ที่โหลดส่วนใหญ่ MAX660 ให้ประสิทธิภาพที่เหมาะสมที่สุดสำหรับระบบที่ใช้แบตเตอรี่ อุปกรณ์ MAX660 สามารถทำงานแบบขนานโดยตรงเพื่อลดอิมพีแดนซ์เอาต์พุต จึงให้กระแสไฟมากขึ้นที่แรงดันไฟฟ้าที่กำหนด

พิน FC (การควบคุมความถี่) เลือกความถี่ออสซิลเลเตอร์ 10 kHz หรือ 80 kHz เล็กน้อย สามารถลดความถี่ออสซิลเลเตอร์ได้โดยการเพิ่มตัวเก็บประจุภายนอกให้กับพิน OSC นอกจากนี้ พิน OSC อาจใช้เพื่อขับเคลื่อน MAX660 ด้วยสัญญาณนาฬิกาภายนอกสูงสุด 150 kHz ด้วยวิธีเหล่านี้ สามารถควบคุมความถี่ระลอกคลื่นเอาต์พุตและฮาร์มอนิกได้

นอกจากนี้ MAX660 อาจถูกกำหนดค่าให้หารแรงดันไฟฟ้าอินพุตบวกออกเป็นสองส่วนอย่างแม่นยำ ในโหมดนี้ อาจใช้แรงดันไฟฟ้าอินพุตสูงถึง 11 V

และnbsp;

ข้อมูล

และnbsp;

ภาพวาด

ข้อได้เปรียบของเรา:โทรศัพท์, PDAand#39;s, คอมพิวเตอร์โน้ตบุ๊ก

• ผลิตภัณฑ์คุณภาพสูง --- ข้อเสนอของเราเป็นของใหม่และเป็นของแท้ 100% ROHS
• ราคาที่แข่งขันได้ --- ช่องทางการซื้อที่ดีพร้อมราคาที่ดี
• บริการระดับมืออาชีพ --- การทดสอบคุณภาพอย่างเข้มงวดก่อนการจัดส่ง และบริการหลังการขายที่สมบูรณ์แบบหลังจากการซื้อ
• สินค้าคงคลังที่เพียงพอ --- ด้วยการสนับสนุนจากทีมจัดซื้อที่แข็งแกร่งของเรา
• จัดส่งรวดเร็ว --- เราจะจัดส่งสินค้าภายใน 1-3 วันทำการหลังจากยืนยันการชำระเงิน

และnbsp;

ต้องแน่ใจว่าจะตอบสนองความต้องการของคุณสำหรับส่วนประกอบทุกชนิด^_^
