LM3410YSD/NOPB ตัวแปลง Buck 1.6MHz รับแรงดันไฟ 2.7-5.5V จ่ายไฟ 750mA ประสิทธิภาพ 92% แพ็คเกจ SOT-23-5 สวิตช์ภายใน 1μA ปิดเครื่อง -40°C ถึง +125°C สำหรับอุปกรณ์พกพา

LM3410YSD/NOPB ตัวแปลง Buck 1.6MHz 2.7-5.5V Input 750mA Output ประสิทธิภาพ 92% แพ็คเกจ SOT-23-5 สวิตช์ภายใน 1μA Shutdown -40°C ถึง +125°C สำหรับอุปกรณ์พกพา

คุณสมบัติ

• ผ่านการรับรองสำหรับการใช้งานในยานยนต์

• คำแนะนำการทดสอบ AEC-Q100 พร้อมสิ่งต่อไปนี้:

– ระดับอุณหภูมิอุปกรณ์ 1: –40°C ถึง 125°C ช่วงอุณหภูมิการทำงานโดยรอบ

– ระดับการจำแนกประเภท ESD ของอุปกรณ์ HBM 2

– ระดับการจำแนกประเภท ESD ของอุปกรณ์ CDM C6

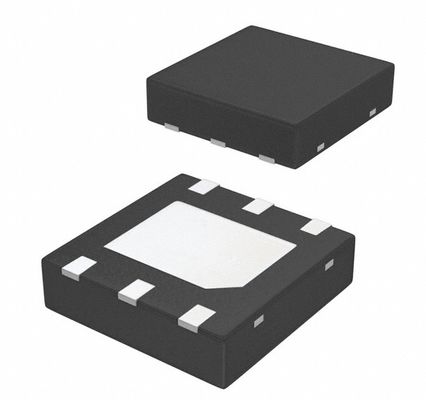

• แพ็คเกจ SOT-23 และ WSON ประหยัดพื้นที่

• แรงดันไฟฟ้าอินพุตตั้งแต่ 2.7 V ถึง 5.5 V

• แรงดันไฟฟ้าเอาต์พุตตั้งแต่ 3 V ถึง 24 V

• ขีดจำกัดกระแสสวิตช์ 2.8-A (ทั่วไป)

• ความถี่ในการสลับสูง

– 525KHz (LM3410Y)

– 1.6 MHz (LM3410X)

• สวิตช์ NMOS 170-mΩ

• การอ้างอิงแรงดันไฟฟ้าภายใน 190-mV

• Soft Start ภายใน

• โหมดกระแส, การทำงานแบบ PWM

• การปิดระบบความร้อน

แอปพลิเคชัน

• แหล่งกระแสไฟ LEDBacklight

• ไดรเวอร์ OLED และ HB LED Backlight LiIon

• อุปกรณ์พกพา

• ไดรเวอร์ LEDFlash

• แอปพลิเคชันยานยนต์

คำอธิบาย

ไดรเวอร์ LED กระแสคงที่ LM3410 และ LM3410-Q1 เป็นตัวแปลง DC-DC PWM ความถี่สูงแบบโมโนลิทิก มีให้เลือกในแพ็คเกจ WSON 6 พิน, MSOP PowerPad™ 8 พิน และ SOT-23 5 พิน ด้วยส่วนประกอบภายนอกขั้นต่ำ LM3410 และ LM3410-Q1 ใช้งานง่าย สามารถขับกระแสไฟสูงสุด 2.8-A (ทั่วไป) ด้วยสวิตช์ NMOS 170-mΩ ภายใน ความถี่ในการสลับถูกตั้งค่าภายในเป็น 525 kHz หรือ 1.6 MHz ทำให้สามารถใช้ตัวเหนี่ยวนำแบบติดตั้งบนพื้นผิวและตัวเก็บประจุชิปขนาดเล็กมากได้ แม้ว่าความถี่ในการทำงานจะสูง แต่ก็สามารถทำประสิทธิภาพได้ถึง 88% ได้อย่างง่ายดาย มีการปิดระบบภายนอก ซึ่งมีกระแสไฟสแตนด์บายต่ำเป็นพิเศษ 80 nA LM3410 และ LM3410 Q1 ใช้การควบคุมโหมดกระแสไฟและการชดเชยภายในเพื่อให้มีประสิทธิภาพสูงในช่วงการทำงานที่หลากหลาย คุณสมบัติเพิ่มเติม ได้แก่ การลดแสง PWM, ขีดจำกัดกระแสไฟแบบรอบต่อรอบ และการปิดระบบความร้อน

ข้อมูล

ภาพวาด

ข้อได้เปรียบของเรา:โทรศัพท์, PDAand#39;s, คอมพิวเตอร์โน้ตบุ๊ก

• ผลิตภัณฑ์คุณภาพสูง --- ข้อเสนอของเราเป็นของใหม่และเป็นของแท้ 100% ROHS
• ราคาที่แข่งขันได้ --- ช่องทางการซื้อที่ดีพร้อมราคาที่ดี
• บริการระดับมืออาชีพ --- การทดสอบคุณภาพอย่างเข้มงวดก่อนการจัดส่ง และบริการหลังการขายที่สมบูรณ์แบบหลังจากการซื้อ
• สินค้าคงคลังที่เพียงพอ --- ด้วยการสนับสนุนจากทีมจัดซื้อที่แข็งแกร่งของเรา
• การจัดส่งที่รวดเร็ว --- เราจะจัดส่งสินค้าภายใน 1-3 วันทำการหลังจากยืนยันการชำระเงิน

และnbsp;

ต้องแน่ใจว่าจะตอบสนองความต้องการของคุณสำหรับส่วนประกอบทุกชนิด^_^


รายการสินค้า
จัดหาชุดส่วนประกอบอิเล็กทรอนิกส์, เซมิคอนดักเตอร์ครบวงจร, ส่วนประกอบแอคทีฟและแอมป์; พาสซีฟ เราสามารถช่วยคุณรับทั้งหมดสำหรับ bom ของ PCB ได้ กล่าวโดยสรุป คุณสามารถรับโซลูชันแบบครบวงจรได้ที่นี่


ข้อเสนอรวมถึง:
วงจรรวม, IC หน่วยความจำ, ไดโอด, ทรานซิสเตอร์, ตัวเก็บประจุ, ตัวต้านทาน, วาริสเตอร์, ฟิวส์, ทริมเมอร์และแอมป์; โพเทนชิโอมิเตอร์, หม้อแปลง, แบตเตอรี่, สายเคเบิล, รีเลย์, สวิตช์, ขั้วต่อ, เทอร์มินอลบล็อก, คริสตัลและแอมป์; ออสซิลเลเตอร์, ตัวเหนี่ยวนำ, เซ็นเซอร์, หม้อแปลง, ไดรเวอร์ IGBT, LED, LCD, คอนเวอร์เตอร์, PCB (แผงวงจรพิมพ์), PCBA (ชุด PCB)

แข็งแกร่งในแบรนด์:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, ฯลฯ
