เราให้บริการโซลูชั่นครบวงจรจากโมดูลการสื่อสาร, เสาอากาศ, PCB, PCBA และส่วนประกอบทั้งหมดสำหรับ PCB Bom
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | ก้าวขึ้นไปก้าวลง | การกำหนดค่าเอาต์พุต: | บวกหรือลบ |
|---|---|---|---|
| ทอพอโลยี: | เจ้าชู้เพิ่ม | ประเภทเอาต์พุต: | ปรับได้ |
| จำนวนเอาต์พุต: | 1 | ||
| เน้น: | MAX97220AETE+T stereo amplifier IC,3W Class D audio amplifier,I2C control low THD+N amplifier |
||

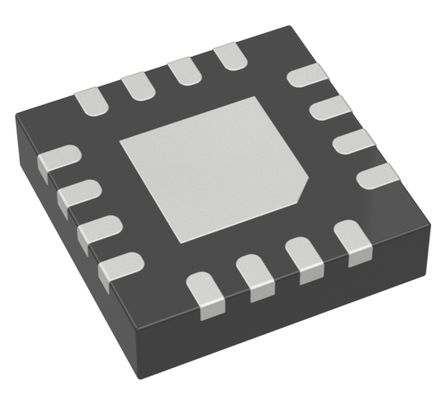

MAX97220AETE+T แอมพลิฟายเออร์สเตอริโอ 3W/Ch, PSRR 105dB และgt;100dB SNR, ประสิทธิภาพ 93%, Class D, I2C Control, Ultra-Low THD+N, ขนาดเล็ก 16-TQFN, การปราบปราม Click/Pop ขั้นสูง
และnbsp;
คุณสมบัติ
กำลังขับ 125mW เข้า 32I พร้อมไฟ 5V
ไดรฟ์เอาต์พุต 3VRMS เข้า 1kI พร้อมไฟ 5V
ไดรฟ์เอาต์พุต 2VRMS เข้า 600I พร้อมไฟ 3.3V
อินพุตแบบ Fully Differential
เกนคงที่หรือปรับได้ภายนอกโดยไม่มีเสียงคลิกหรือป๊อป
ช่วงการทำงานกว้าง 2.5V ถึง 5.5V
เอาต์พุต DirectDrive ขจัดตัวเก็บประจุ DC-Blocking
THD+N แบน, ดีกว่า 90dB ในย่านความถี่เสียง
ประสิทธิภาพ SNR 18 บิต, 112dB
เข้ากันได้กับ MAX9722
และnbsp;
แอปพลิเคชัน
อินเทอร์เฟซมัลติมีเดียอย่างง่าย
กล่องรับสัญญาณ
เครื่องเล่น Blu-rayandtrade;andnbsp;และ DVD
โทรทัศน์ LCD
อุปกรณ์เสียงระดับ Prosumer
และnbsp;
คำอธิบาย
MAX97220_ เป็นไดรเวอร์สาย/แอมพลิฟายเออร์หูฟังแบบ differential input DirectDriveandreg; อุปกรณ์นี้สามารถขับโหลดระดับสายได้ด้วย 3VRMS เข้า 1kI พร้อมไฟ 5V และ 2VRMS เข้าโหลด 600I จากไฟ 3.3V สามารถขับโหลดหูฟังได้ด้วย 125mW เข้า 32I พร้อมไฟ 5V IC มีให้เลือกใช้พร้อมเกน 6dB ที่ติดตั้งภายในหรือเกนที่ตั้งค่าภายนอกผ่านตัวต้านทานภายนอก โหนดการตั้งค่าเกนภายนอกยังสามารถใช้ในการกำหนดค่าตัวกรองสำหรับแอปพลิเคชัน set-top box ได้อีกด้วย IC มี THD+N ที่ยอดเยี่ยมตลอดแบนด์วิดท์เสียงทั้งหมด
มี IC สองเวอร์ชันพร้อมเวลาเปิด (tON) ที่แตกต่างกัน รุ่น A, C และ E สำหรับแอปพลิเคชันหูฟังมี tON 5.5ms ในขณะที่รุ่น B และ D ซึ่งมีไว้สำหรับแอปพลิเคชัน set-top-box มี tON 130ms ปั๊มประจุบนชิปจะกลับขั้วอินพุตไฟ สร้างรางลบ ขั้นตอนเอาต์พุตของแอมพลิฟายเออร์ได้รับพลังงานระหว่างอินพุตไฟบวกและเอาต์พุตของปั๊มประจุ ไฟ bipolar จะไบแอสเอาต์พุตเกี่ยวกับกราวด์ ขจัดความจำเป็นในการใช้ตัวเก็บประจุเชื่อมต่อเอาต์พุตขนาดใหญ่ที่ทำให้เกิดการบิดเบือน IC เปิดและปิดโดยไม่มีเสียงคลิกหรือป๊อป IC มีให้เลือกใช้ใน TQFN ขนาด 3 มม. x 3 มม. x 0.8 มม. 16 พิน และระบุในช่วงอุณหภูมิ -40NC ถึง +85NC
และnbsp;
ข้อมูล
|
หมวดหมู่
|
และnbsp;
|
|
|
ผู้ผลิต
|
Analog Devices Inc./Maxim Integrated
|
และnbsp;
|
|
ซีรีส์
|
และnbsp;
|
|
|
บรรจุภัณฑ์
|
เทปและamp; Reel (TR)
Cut Tape (CT)
Digi-Reelandreg;
|
และnbsp;
และnbsp;
และnbsp;
|
|
สถานะชิ้นส่วน
|
ใช้งานอยู่
|
และnbsp;
|
|
ประเภท
|
Class AB
|
และnbsp;
|
|
ประเภทเอาต์พุต
|
หูฟัง, 2 ช่องสัญญาณ (สเตอริโอ)
|
และnbsp;
|
|
กำลังขับสูงสุด x ช่องสัญญาณ @ โหลด
|
125mW x 2 @ 32Ohm
|
และnbsp;
|
|
แรงดันไฟฟ้า - ไฟ
|
2.5V ~ 5.5V
|
และnbsp;
|
|
คุณสมบัติ
|
Depop, อินพุต Differential, Shutdown
|
และnbsp;
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
และnbsp;
|
|
อุณหภูมิในการทำงาน
|
-40anddeg;C ~ 85anddeg;C (TA)
|
และnbsp;
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
16-TQFN (3x3)
|
และnbsp;
|
|
แพ็คเกจ / เคส
|
16-WFQFN Exposed Pad
|
และnbsp;
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
และnbsp;
ภาพวาด
