เราให้บริการโซลูชั่นครบวงจรจากโมดูลการสื่อสาร, เสาอากาศ, PCB, PCBA และส่วนประกอบทั้งหมดสำหรับ PCB Bom
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | ก้าวขึ้นไปก้าวลง | การกำหนดค่าเอาต์พุต: | บวกหรือลบ |
|---|---|---|---|
| ทอพอโลยี: | เจ้าชู้เพิ่ม | ประเภทเอาต์พุต: | ปรับได้ |
| จำนวนเอาต์พุต: | 1 | ||
| เน้น: | 0402 ชิปอุปสรรครอยเท้าขนาดเล็ก,เครื่องลดกระแสไฟฟ้า 500mA ระยะยาว GHz,IC ป้องกัน EMI สําหรับการออกแบบ PCB |
||
เลือก BLM15AG221SN1D 221Ω อัมพาต 500mA ปัจจุบัน High-Q Broadband GHz Attenuation 0402 รอยเท้าขนาดเล็ก ทันทนาการ DC Bias การยับยั้ง EMI ที่มีประสิทธิภาพสําหรับการออกแบบ PCB ที่ประหยัดพื้นที่ที่ทันสมัย
ลักษณะ
1:ลักษณะเฉพาะของความคัดกรอง: ให้อุปสรรคมาตรฐานของ221Ω ที่ 100MHz, ทําให้เสียงรบกวนในช่วงความถี่นี้
2: ไฟแรงสูง: ยอมให้กระแสไฟตรงสูงสุด500mAทําให้มันเหมาะสําหรับการกรองสายไฟฟ้าสําหรับ ICs และโมดูลการทํางานต่างๆ
3:ความอ่อนแอแบนด์เบดที่ดี: กุ้งการตอบสนองความถี่ที่กว้างของมันยับยั้งเสียงกระแสความถี่สูงได้อย่างมีประสิทธิภาพจากหลายสิบ MHz ถึงหลาย GHz ทําให้มันเหมาะสําหรับการจัดการกับ HF EMI / RFI ที่เกิดจากวงจรดิจิตอลที่ทันสมัย
4:ปัจจัย Q สูงและความคับคายสูง: มีตัวประกอบคุณภาพสูง (Q) และอุปสรรค, ให้ความอ่อนแอที่คมและมีประสิทธิภาพภายในช่วงความถี่เป้าหมายเพื่อประสิทธิภาพการกรองสูง
5: คุณลักษณะความคัดค้าน DC ที่สูงกว่า: รักษาประสิทธิภาพการต่อต้านที่ค่อนข้างคงที่เมื่อมีการใช้กระแสไฟฟ้าแบบ DCการป้องกันการลดลงของผลงานที่สําคัญเนื่องจากกระแสการทํางานที่เพิ่มขึ้น และการรับรองความน่าเชื่อถือของวงจรในการใช้งานในโลกจริง.
6:ขนาดเล็กมาก: มีใน0402 แพ็คเกจ(เมตร 1005, หมายถึง 1.0mm x 0.5mm) ประหยัดพื้นที่ PCB มากและเหมาะสําหรับการออกแบบ PCB ที่มีความหนาแน่นสูงและเล็ก
7:การปราบปราม EMI/RFI: ใช้เป็นหลักในการกดขวาง Electromagnetic Interference (EMI) และ Radio Frequency Interference (RFI) การทําความสะอาดไฟฟ้าและสายสัญญาณเพื่อรับรองอุปกรณ์ Electromagnetic Compatibility (EMC)
8:การป้องกัน ESD ที่น่าเชื่อถือ: ยังมีระดับการป้องกันอิเล็กทรอสตาติก (ESD) ที่แน่นอน เพิ่มความแข็งแรงของวงจร
การใช้งาน
สายไฟฟ้าและสายข้อมูลความเร็วสูง (เช่น USB, HDMI) ในสมาร์ทโฟน แท็บเล็ต และอุปกรณ์ที่ใส่.
กล้องถ่ายภาพดิจิตอลและแคมคอร์เดอร์.
วงจรด้านนอกในโน๊ตพ็อตและคอมพิวเตอร์เดสก์ท็อป.
ระบบนิทรรศการและการนําทางรถยนต์
การกรองไฟฟ้าสําหรับโมดูลการสื่อสาร (ตัวอย่างเช่น โมดูล Wi-Fi, Bluetooth)
คําอธิบาย

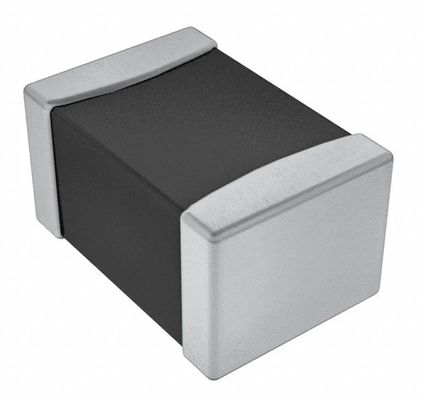

รายการBLM15AG221SN1Dเป็นกระบอกเฟอริตชิปขนาดเล็กที่มีประสิทธิภาพสูง ผลิตโดย Murata
เสียงเสียงความถี่ในวงจรอิเล็กทรอนิกส์ มันเป็นส่วนหนึ่งของซีรีส์ BLM ของ Murata ที่โด่งดังสําหรับการกรองการขัดขวางไฟฟ้าแม่เหล็กที่ดี
ผลงานและขนาดเล็ก
ข้อมูล
|
ประเภท
|
|
|
|
ผู้ผลิต
|
มูราตา อิเล็กทรอนิกส์
|
|
|
ซีรี่ย์
|
|
|
|

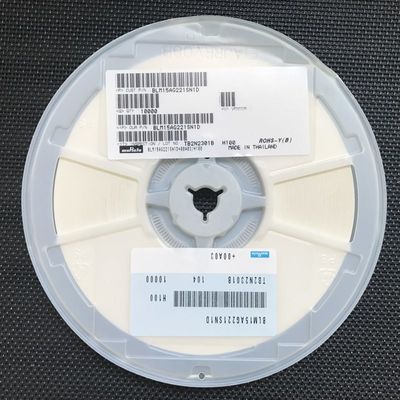

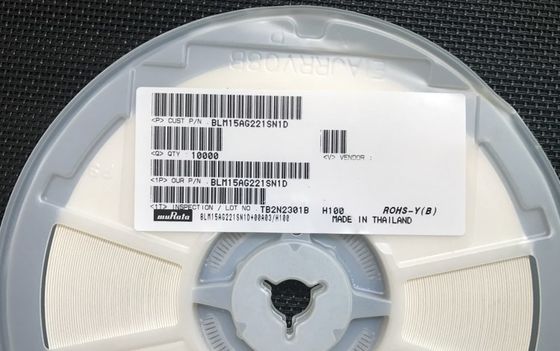

การบรรจุ
|
เทป and รีล (TR)
เทปตัด (CT)
Digi-Reel®
|
|
|
สถานะของส่วน
|
กิจกรรม
|
|
|
ประเภทกรอง
|
-
|
|
|
จํานวนบรรทัด
|
1
|
|
|
อุปสรรค @ ความถี่
|
220 โอม @ 100 MHz
|
|
|
อัตราการใช้งานปัจจุบัน (สูงสุด)
|
450mA
|
|
|
ความต้านทาน DC (DCR) (สูงสุด)
|
290mOhm
|
|
|
การจัดอันดับ
|
-
|
|
|
อุณหภูมิการทํางาน
|
-55°C ~ 125°C
|
|
|
กล่อง / กระเป๋า
|
0402 (1005 เมตร)
|
|
|
ประเภทการติดตั้ง
|
การติดตั้งพื้นผิว
|
|
|
ความสูง (สูงสุด)
|
0.022" (0.55 มม.)
|
|
|
ขนาด / ขนาด
|
0.039" L x 0.022" W (1.00mm x 0.55mm)
|
|
|
เลขสินค้าพื้นฐาน
|
การวาด
ข้อดีของเรา:โทรศัพท์ เครื่อง PDA เครื่องคอมพิวเตอร์พับ
ให้แน่ใจว่าจะตอบสนองความต้องการของคุณ สําหรับทุกชนิดของส่วนประกอบ^_^
รายการสินค้า
จําหน่ายชุดส่วนประกอบอิเล็กทรอนิกส์ ครบวงจร semiconductors ส่วนประกอบที่ทํางานและไม่ทํางาน เราสามารถช่วยให้คุณได้รับทั้งหมดสําหรับบอมของ PCB ในคําหนึ่ง คุณสามารถได้รับการแก้ไขที่เดียวที่นี่
ข้อเสนอต่างๆ ได้แก่
วงจรบูรณาการ แมมมรี่ ICs ไดโอเดส ทรานซิสเตอร์ คอนเดสซิเตอร์ รีสิสเตอร์ วาริสเตอร์ ฟิวส์ ทริมเมอร์ และพ็อตติโอเมตร แทรนสฟอร์ม แบตเตอรี่ เคเบิล รีเล่ สวิตช์ คอนเนคเตอร์ เทอร์มินัลบล็อกคริสตัล and ออสซิเลเตอร์, อินดูคเตอร์, เซนเซอร์, แทรนฟอร์ม, ไดรฟ์ IGBT, LED, LCD, เครื่องแปลง, PCB (พิมพ์แผ่นวงจร), PCBA (การประกอบ PCB)
แรงในแบรนด์:
ไมโครชิป MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK เป็นต้น
