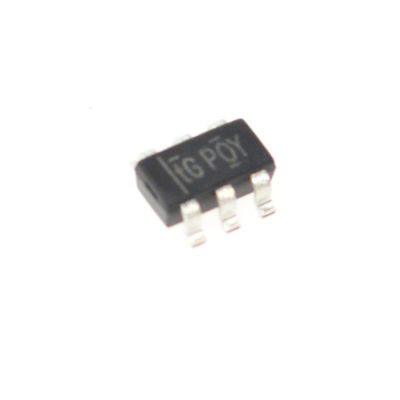

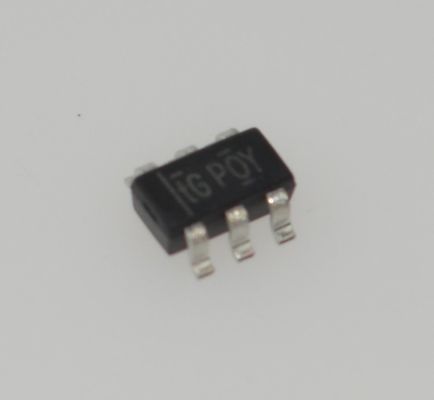

PT7M3808G01TAEX Timer IC High Accuracy Ultra-Low 1μA Current Wide 1.7V-5.5V Supply Tiny SOT-23 Package -40°C to 125°C Range Fixed Frequencies Robust Start-up Pb-Free for Portable and IoT Devices

PT7M3808G01TAEX IC จับเวลา ความแม่นยำสูง กระแสไฟต่ำพิเศษ 1μA ช่วงแรงดันไฟฟ้ากว้าง 1.7V-5.5V แพ็คเกจขนาดเล็ก SOT-23 ช่วง -40°C ถึง 125°C ความถี่คงที่ เริ่มต้นที่แข็งแกร่ง ปราศจากสารตะกั่ว สำหรับอุปกรณ์พกพาและ IoT

คุณสมบัติ

ตัวสร้าง Power-On Reset พร้อมเวลาหน่วงที่ปรับได้: 1.25ms ถึง 10s

กระแสไฟนิ่งต่ำมาก: 2.8μA ทั่วไป

ความแม่นยำเกณฑ์สูง: 0.5% ทั่วไป

แรงดันเกณฑ์คงที่สำหรับรางแรงดันไฟฟ้ามาตรฐานตั้งแต่ 0.9V ถึง 5V และแรงดันไฟฟ้าที่ปรับได้ลงไปถึง 0.4V มีให้ใช้งาน

อินพุต Manual Reset (MR)

เอาต์พุต RESET แบบ Open-Drain

ช่วงอุณหภูมิ: -40°C ถึง +125°C

บรรจุภัณฑ์ (ปราศจากสารตะกั่ว & เป็นมิตรต่อสิ่งแวดล้อม):

    "6-pins, TDFN 2.0x2.0(ZC)
  "6-pins, SOT23 (TA)

ปราศจากสารตะกั่วโดยสิ้นเชิง & เป็นไปตามมาตรฐาน RoHS อย่างสมบูรณ์

ปราศจากฮาโลเจนและพลวง

การใช้งาน

DSP หรือ แอปพลิเคชันไมโครคอนโทรลเลอร์ ตัวเก็บประจุ

คอมพิวเตอร์โน้ตบุ๊ก/เดสก์ท็อป

PDAs/ผลิตภัณฑ์พกพา แอปพลิเคชันที่ใช้พลังงานจากแบตเตอรี่

ผลิตภัณฑ์พกพา/ใช้พลังงานจากแบตเตอรี่

แอปพลิเคชัน FPGA/ASIC

คำอธิบาย

ตระกูล PT7M3808G ของวงจรควบคุมไมโครโปรเซสเซอร์ ตรวจสอบแรงดันไฟฟ้าของระบบตั้งแต่ 0.4V ถึง 5.0V โดยยืนยัน สัญญาณ RESET แบบ open-drain เมื่อแรงดันไฟฟ้า SENSE ลดลงต่ำกว่าเกณฑ์ที่ตั้งไว้ล่วงหน้า หรือเมื่อ manual reset (MR) pin ลดลงเป็นลอจิกต่ำ เอาต์พุต RESET ยังคงต่ำเป็นเวลาหน่วงที่ผู้ใช้ปรับได้หลังจาก แรงดันไฟฟ้า SENSE และ manual reset (MR) กลับขึ้นเหนือ เกณฑ์ที่เกี่ยวข้อง

ซีรีส์ PT7M3808G ใช้การอ้างอิงที่แม่นยำเพื่อให้ได้ ความแม่นยำเกณฑ์ 0.5% สำหรับ VIT s3.3 V. เวลาหน่วงรีเซ็ต สามารถตั้งค่าเป็น 20ms ได้โดยการถอดหมุด Cr, 300ms โดยการเชื่อมต่อหมุด C+ กับ Vop โดยใช้ตัวต้านทาน หรือสามารถ ปรับโดยผู้ใช้ได้ระหว่าง 1.25ms ถึง 10s โดยการเชื่อมต่อ C pin กับตัวเก็บประจุภายนอก PT7M3808 มีค่าต่ำมาก กระแสไฟนิ่งทั่วไป 2.8uA ดังนั้นจึงเหมาะสำหรับ แอปพลิเคชันที่ใช้พลังงานจากแบตเตอรี่ มีให้เลือกในขนาดเล็ก SOT23 และแพ็คเกจ TDFN ขนาดเล็กพิเศษ 2.0x2.0 และ ระบุไว้อย่างสมบูรณ์ในช่วงอุณหภูมิ -40°C ถึง +125°C

ข้อมูล

ภาพวาด

ข้อได้เปรียบของเรา:โทรศัพท์, PDAand#39;s, คอมพิวเตอร์โน้ตบุ๊ก

• ผลิตภัณฑ์คุณภาพสูง --- ข้อเสนอของเราเป็นของใหม่และเป็นของแท้ 100% ROHS
• ราคาที่แข่งขันได้ --- ช่องทางการจัดซื้อที่ดีพร้อมราคาที่ดี
• บริการระดับมืออาชีพ --- การทดสอบคุณภาพอย่างเข้มงวดก่อนการจัดส่ง และบริการหลังการขายที่สมบูรณ์แบบหลังจากการซื้อ
• สินค้าคงคลังที่เพียงพอ --- ด้วยการสนับสนุนจากทีมจัดซื้อที่แข็งแกร่งของเรา
• จัดส่งรวดเร็ว --- เราจะจัดส่งสินค้าภายใน 1-3 วันทำการหลังจากยืนยันการชำระเงิน

ต้องแน่ใจว่าจะตอบสนองความต้องการของคุณสำหรับส่วนประกอบทุกชนิด^_^


รายการสินค้า
จัดหาชุดส่วนประกอบอิเล็กทรอนิกส์, เซมิคอนดักเตอร์ครบวงจร, ส่วนประกอบแบบแอคทีฟและพาสซีฟ เราสามารถช่วยคุณรับทั้งหมดสำหรับ bom ของ PCB ได้ กล่าวโดยสรุป คุณสามารถรับโซลูชันแบบครบวงจรได้ที่นี่


ข้อเสนอรวมถึง:
วงจรรวม, IC หน่วยความจำ, ไดโอด, ทรานซิสเตอร์, ตัวเก็บประจุ, ตัวต้านทาน, วาริสเตอร์, ฟิวส์, ทริมเมอร์ & โพเทนชิโอมิเตอร์, หม้อแปลง, แบตเตอรี่, สายเคเบิล, รีเลย์, สวิตช์, ขั้วต่อ, เทอร์มินอลบล็อก, คริสตัล & ออสซิลเลเตอร์, ตัวเหนี่ยวนำ, เซ็นเซอร์, หม้อแปลง, ไดรเวอร์ IGBT, LED, LCD, คอนเวอร์เตอร์, PCB (แผงวงจรพิมพ์), PCBA (ชุด PCB)

แข็งแกร่งในแบรนด์:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, ฯลฯ
