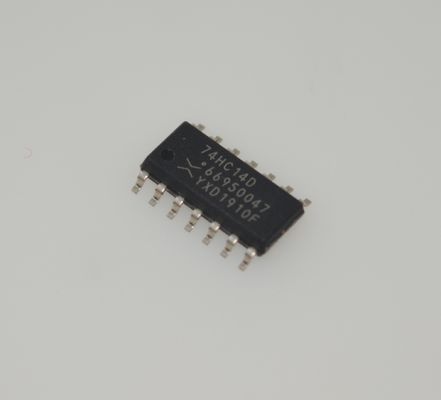

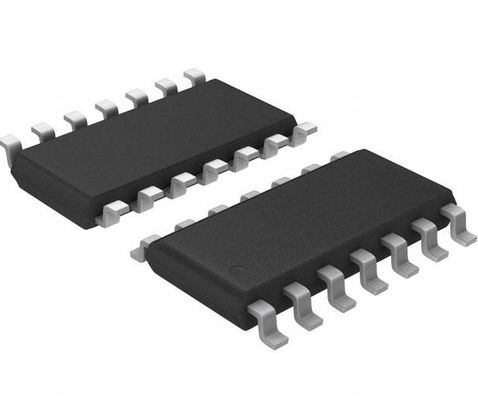

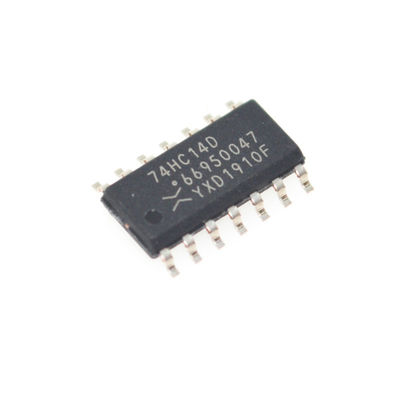

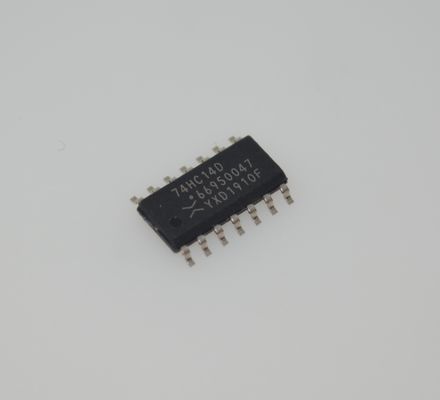

74HC14D Hex Inverter High-Speed CMOS Low Power Schmitt Trigger Wide Voltage (2-6V) High Noise Immunity Direct TTL Compatibility Balanced Propagation Industry Standard Reliability

74HC14D Hex Inverter CMOS ความเร็วสูง พลังงานต่ำ Schmitt Trigger แรงดันไฟฟ้ากว้าง (2-6V) ภูมิคุ้มกันต่อสัญญาณรบกวนสูง เข้ากันได้โดยตรงกับ TTL ความน่าเชื่อถือตามมาตรฐานอุตสาหกรรม

และnbsp;

คุณสมบัติและnbsp;

ความเร็วสูง: tpd = 11 ns (โดยทั่วไป) ที่ VCC = 5 V

การใช้พลังงานต่ำ: ICC = 1.0 และmicro;A (สูงสุด) ที่ Ta = 25℃

ภูมิคุ้มกันต่อสัญญาณรบกวนสูง: VH = 1.1 V (โดยทั่วไป) ที่ VCC = 4.5 V

ความล่าช้าในการแพร่กระจายสมดุล: tPLH และasymp; tPHL

ช่วงแรงดันไฟฟ้าใช้งานกว้าง: VCC(opr) = 2.0 ถึง 6.0 V

และnbsp;

การใช้งาน

1. การปรับสภาพและปรับรูปสัญญาณ

นี่คือการใช้งานแบบคลาสสิกที่สุด โครงสร้างอินพุตแบบ Schmitt-trigger ทำให้ไม่ไวต่อสัญญาณที่เปลี่ยนแปลงช้าๆ หรือมีสัญญาณรบกวน

การขจัดสัญญาณรบกวนของสวิตช์: ขจัดสัญญาณรบกวนทางกายภาพของสวิตช์หรือปุ่มแบบกลไก ทำให้มั่นใจได้ว่าการกดเพียงครั้งเดียวจะสร้างพัลส์ที่สะอาดเพียงครั้งเดียว

การปรับรูปคลื่น: แปลงรูปคลื่นอนาล็อก เช่น คลื่นไซน์หรือคลื่นสามเหลี่ยม ให้เป็นสัญญาณดิจิทัลแบบสี่เหลี่ยม

การกรองสัญญาณรบกวน: กู้คืนระดับลอจิกดิจิทัลที่สะอาดจากสัญญาณที่มีสัญญาณรบกวนจากสิ่งแวดล้อม ซึ่งมักมาจากสายส่งสัญญาณระยะไกล

2. การสร้างพัลส์และการสร้างรูปคลื่น

คุณสมบัติฮิสเทอรีซิสช่วยให้สร้างออสซิลเลเตอร์และเครื่องกำเนิดพัลส์อย่างง่ายได้ง่าย

Astable Multivibrator: ต้องใช้ตัวต้านทานและตัวเก็บประจุเพียงตัวเดียวเพื่อสร้างเครื่องกำเนิดคลื่นสี่เหลี่ยมที่เรียบง่ายและเชื่อถือได้สำหรับการสร้างสัญญาณนาฬิกา

หรือพัลส์จับเวลา นี่คือแหล่งสัญญาณนาฬิกาที่พบได้บ่อยและมีต้นทุนต่ำในระบบต่างๆ เช่น ไมโครคอนโทรลเลอร์

ตัวตรวจจับพัลส์: สามารถออกแบบมาเพื่อตรวจจับขอบ (ขาขึ้นหรือขาลง) ของสัญญาณอินพุตและสร้างพัลส์เอาต์พุตที่สอดคล้องกัน

3. การเปลี่ยนระดับและการเชื่อมต่อ

แม้ว่าช่วงแรงดันไฟฟ้าใช้งานจะอยู่ที่ 2V ถึง 6V แต่ก็ยังสามารถใช้เป็นอินเทอร์เฟซในระบบแรงดันไฟฟ้าแบบผสมได้

อินเทอร์เฟซที่เข้ากันได้กับ TTL: 74HC14D สามารถเชื่อมต่อโดยตรงกับระบบลอจิก TTL 5V และให้เอาต์พุตระดับ CMOS ทำหน้าที่เป็นบัฟเฟอร์ระหว่างตระกูลลอจิกทั้งสอง

4. สายหน่วงเวลา

การใช้เวลาหน่วงเวลาการแพร่กระจายคงที่ สามารถใช้สร้างวงจรหน่วงเวลาอย่างง่ายได้ การเชื่อมต่ออินเวอร์เตอร์หลายตัวแบบอนุกรมสามารถทำได้เพื่อให้เกิดความล่าช้าที่ยาวนานขึ้นและคงที่

และnbsp;

คำอธิบาย

74HC14D เป็น SCHMITT INVERTER CMOS ความเร็วสูงที่ผลิตด้วยเทคโนโลยี C2MOS แบบเกตซิลิคอน มันบรรลุการทำงานด้วยความเร็วสูงคล้ายกับ LSTTL ที่เทียบเท่ากันในขณะที่ยังคงรักษาการใช้พลังงานต่ำแบบ CMOS การกำหนดค่าพินและฟังก์ชันเหมือนกับ 74HC04D แต่อินพุตมีฮิสเทอรีซิส 25% VCC และด้วยฟังก์ชัน schmitt trigger 74HC14D สามารถใช้เป็นตัวรับสัญญาณสายซึ่งจะรับสัญญาณอินพุตที่ช้า

อินพุตทั้งหมดมีวงจรป้องกันการคายประจุไฟฟ้าสถิตหรือแรงดันไฟฟ้าเกินชั่วคราว

และnbsp;

ข้อมูล

และnbsp;

ภาพวาด
