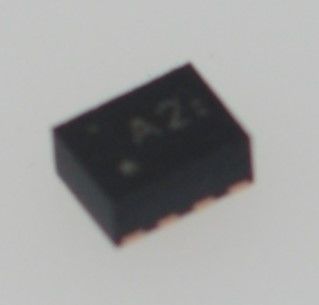

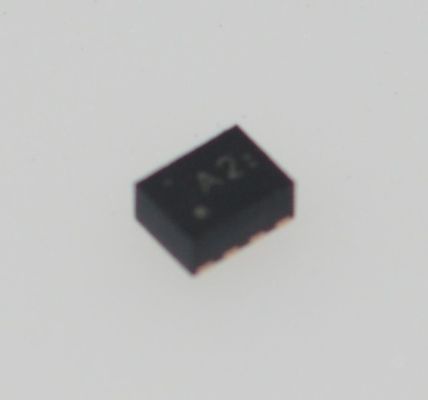

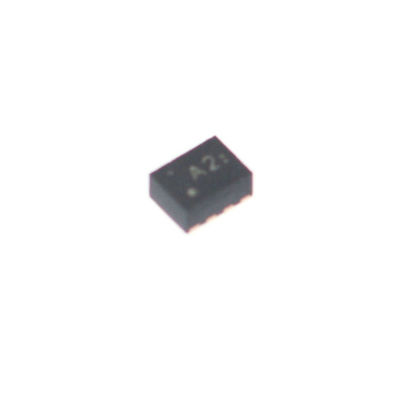

TPS62822DLCR ตัวแปลงสเต็ปดาวน์ 2.25MHz 2A พร้อม 6.5μA IQ อินพุต 1.8V-6.5V อ้างอิง 0.6V±1% รอบการทำงาน 100% โหมดประหยัดพลังงาน Forced PWM และ SON-8 ขนาด 2mmx2mm

TPS62822DLCR 2.25MHz 2A ตัวแปลง Step-Down พร้อม 6.5andmu;A IQ อินพุต 1.8V-6.5V เอาต์พุต 0.6Vandplusmn;1% Ref 100% Duty Cycle Power Save Forced PWM และamp; 2mmx2mm SON-8

andnbsp;

คุณสมบัติ

andbull; โทโพโลยี DCS-Controlandtrade;

andbull; สวิตช์ไฟภายใน 26-mandOmega;/25-mandOmega; (TPS62823)

andbull; กระแสไฟขาออกสูงสุด 3A (TPS62823)

andbull; กระแสไฟนิ่งต่ำมาก 4 andmicro;A

andbull; ความถี่ในการสลับโดยทั่วไป 2.2 MHz

andbull; ความแม่นยำของแรงดันไฟฟ้าป้อนกลับ 1% (ช่วงอุณหภูมิเต็ม)

andbull; เปิดใช้งาน (EN) และ Power Good (PG)

andbull; แรงดันไฟขาออกปรับได้ตั้งแต่ 0.6 V ถึง 4 V

andbull; โหมด 100% duty-cycle

andbull; วงจร soft-start ภายใน

andbull; การเปลี่ยนโหมดประหยัดพลังงานอย่างราบรื่น

andbull; การล็อกแรงดันไฟฟ้าต่ำ

andbull; การคายประจุเอาต์พุตแบบแอคทีฟ

andbull; ขีดจำกัดกระแสไฟแบบรอบต่อรอบ

andbull; การป้องกันไฟฟ้าลัดวงจร HICCUP

andbull; การป้องกันอุณหภูมิเกิน

andbull; สอดคล้องกับ CISPR11 class B

andnbsp;

แอปพลิเคชัน

andbull; แหล่งจ่ายไฟ POL ในอุปกรณ์พกพา/ใช้แบตเตอรี่

andbull; ระบบอัตโนมัติในโรงงานและอาคาร

andbull; การประมวลผลแบบพกพา, การ์ดเครือข่าย

andbull; โซลิดสเตทไดรฟ์

andbull; เทอร์มินัลข้อมูล, จุดขาย

andbull; เซิร์ฟเวอร์, โปรเจ็กเตอร์, เครื่องพิมพ์

andnbsp;

คำอธิบาย

TPS6282x เป็นตัวแปลง DC-DC แบบ step-down แบบซิงโครนัสอเนกประสงค์และใช้งานง่าย โดยมีกระแสไฟนิ่งต่ำมากเพียง 4 andmicro;A ให้กระแสไฟขาออกสูงสุด 3A (TPS62823) จากแรงดันไฟฟ้าอินพุต 2.4-V ถึง 5.5-V อิงตามโทโพโลยี DCS-Controlandtrade; ให้การตอบสนองชั่วคราวที่รวดเร็ว

การอ้างอิงภายในช่วยให้ควบคุมแรงดันไฟขาออกได้ถึง 0.6 V ด้วยความแม่นยำของแรงดันไฟป้อนกลับสูงถึง 1% ตลอดช่วงอุณหภูมิรอยต่อตั้งแต่ -40anddeg;C ถึง 125anddeg;C อุปกรณ์ตระกูลที่เข้ากันได้แบบ pin-to-pin และ BOM-to-BOM ขนาด 1-A, 2-A, 3-A สามารถใช้กับตัวเหนี่ยวนำขนาดเล็ก 470-nH ได้

TPS6282x มีโหมดประหยัดพลังงานที่เข้าสู่โดยอัตโนมัติเพื่อรักษาประสิทธิภาพสูงจนถึงโหลดที่เบามาก

อุปกรณ์มีสัญญาณ Power Good และวงจร soft start ภายใน สามารถทำงานในโหมด 100% สำหรับการป้องกันข้อผิดพลาด มีขีดจำกัดกระแสไฟ HICCUP รวมถึงการปิดเครื่องด้วยความร้อน

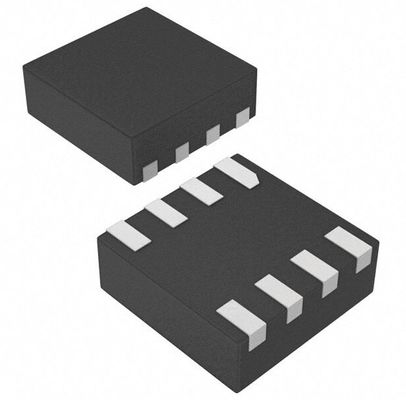

TPS6282x บรรจุในแพ็คเกจ QFN-8 ขนาด 2 มม. x 1.5 มม.
