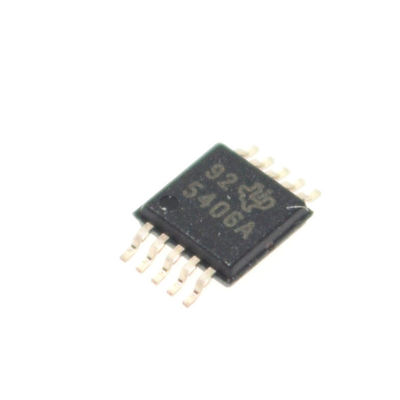

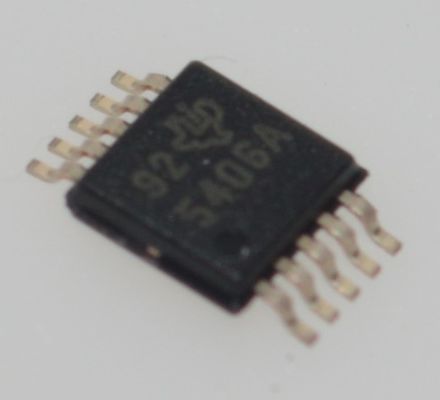

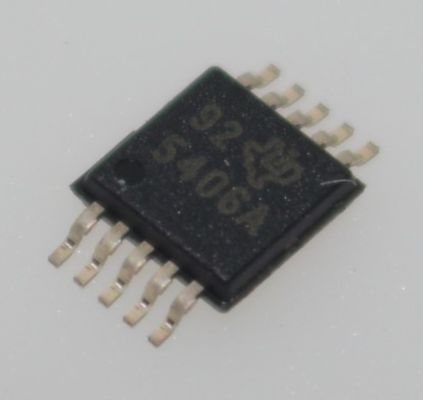

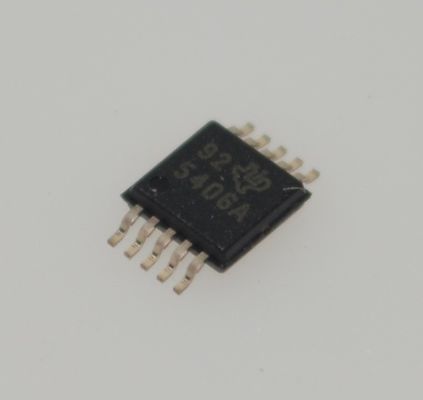

TPS54060ADGQR ตัวแปลง Step-Down 60V 0.5A พร้อม 1μA IQ 1.2V±1% Ref MOSFET 200mΩ 100kHz-2.5MHz โหมด Eco ปิดเครื่องเนื่องจากความร้อนใน MSOP-10 ขนาด 3.5mmx3.5mm

TPS54060ADGQR ตัวแปลง Step-Down 60V 0.5A พร้อม 1andmu;A IQ 1.2Vandplusmn;1% Ref MOSFET 200mandOmega; 100kHz-2.5MHz Eco-mode Thermal Shutdown ใน MSOP-10 ขนาด 3.5mmx3.5mm

andnbsp;

คุณสมบัติ

ช่วงแรงดันไฟฟ้าขาเข้า 3.5V ถึง 60V

MOSFET ด้านสูง 200-mandOmega;

ประสิทธิภาพสูงที่โหลดเบาด้วย PulseSkipping Eco-Modeandtrade;

เกณฑ์การเปิดใช้งานที่เข้มงวดกว่า TPS54060 เพื่อแรงดันไฟฟ้า UVLO ที่แม่นยำยิ่งขึ้น

แรงดันไฟฟ้า UVLO และ Hysteresis ที่ปรับได้

กระแสไฟ Quiescent ขณะทำงาน 116andmu;A

กระแสไฟ Shutdown 1.3andmu;A

ความถี่ในการสลับ 100kHz ถึง 2.5MHz

ซิงโครไนซ์กับสัญญาณนาฬิกาภายนอก

Slow Start/Sequencing ที่ปรับได้

เอาต์พุต Power Good UV และ OV

การอ้างอิงแรงดันไฟฟ้าภายใน 0.8-V

แพ็คเกจ MSOP.10 และ 3mm x 3mm VSON-10 พร้อม PowerPADandtrade;

andnbsp;

การใช้งาน

ระบบพลังงานต่ำสำหรับอุตสาหกรรมและเชิงพาณิชย์ 12-V,24-V และ 48-V

อุปกรณ์เสริมรถยนต์หลังการขาย: วิดีโอ, GPS, ความบันเทิง

andnbsp;

คำอธิบาย

อุปกรณ์ TPS54060A เป็นตัวควบคุม step down ขนาด 60V,0.5A พร้อม MOSFET ด้านสูงในตัว การควบคุมโหมดกระแสไฟช่วยให้การชดเชยภายนอกทำได้ง่ายและการเลือกส่วนประกอบที่ยืดหยุ่น โหมด pulse skip ที่มีคลื่นรบกวนต่ำช่วยลดกระแสไฟจ่ายเอาต์พุตที่ควบคุมได้โดยไม่มีโหลดเหลือ 116andmu;A การใช้พินเปิดใช้งาน กระแสไฟจ่าย shutdown จะลดลงเหลือ 1.3uA เมื่อพินเปิดใช้งานอยู่ในระดับต่ำ

การล็อกแรงดันไฟฟ้าต่ำถูกตั้งค่าภายในที่ 2.5V แต่สามารถเพิ่มขึ้นได้โดยใช้พินเปิดใช้งาน การเริ่มต้นแรงดันไฟฟ้าเอาต์พุตจะถูกควบคุมโดยพิน slow start ซึ่งสามารถกำหนดค่าสำหรับการจัดลำดับ/การติดตามได้ สัญญาณ power good แบบ open drain ระบุว่าเอาต์พุตอยู่ภายใน 94% ถึง 107% ของแรงดันไฟฟ้าเล็กน้อย

ช่วงความถี่ในการสลับที่กว้างช่วยให้ประสิทธิภาพและขนาดส่วนประกอบภายนอกเหมาะสมที่สุด การพับความถี่และ thermal shutdown ช่วยปกป้องชิ้นส่วนในระหว่างสภาวะโอเวอร์โหลด

andnbsp;

ข้อมูล

andnbsp;

ภาพวาด
