เราให้บริการโซลูชั่นครบวงจรจากโมดูลการสื่อสาร, เสาอากาศ, PCB, PCBA และส่วนประกอบทั้งหมดสำหรับ PCB Bom
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | ก้าวขึ้นไปก้าวลง | การกำหนดค่าเอาต์พุต: | บวกหรือลบ |
|---|---|---|---|
| ทอพอโลยี: | เจ้าชู้เพิ่ม | ประเภทเอาต์พุต: | ปรับได้ |
| จำนวนเอาต์พุต: | 1 | ||
| เน้น: | ไอซีอินเวอร์เตอร์ทริกเกอร์แบบ Schmitt 6 ช่องสัญญาณ,ไอซีลอจิกแพ็คเกจ TSSOP-14,ไอซีอินเวอร์เตอร์ช่วงแรงดันไฟฟ้ากว้าง |
||

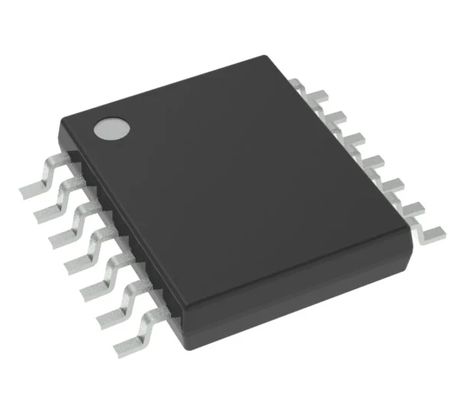

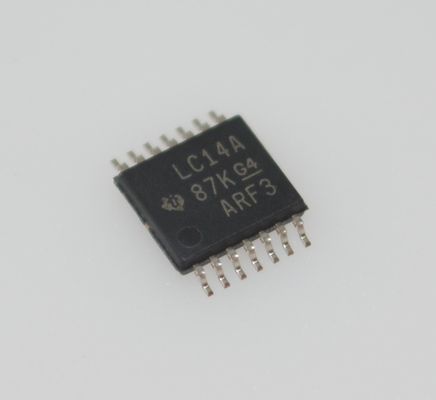

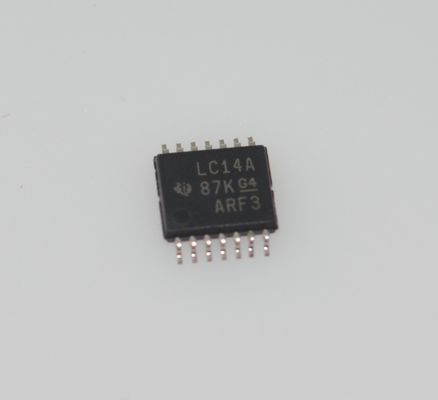

SN74LVC14APWR อินเวอร์เตอร์ทริกเกอร์แบบ Schmitt 6 ช่องสัญญาณ พร้อม VCC กว้าง 1.65-5.5V, tp สูงสุด 10ns, ICC ต่ำ 0.5μA, ไดรฟ์เอาต์พุต ±24mA, การป้องกัน ESD HBM, แพ็คเกจ TSSOP-14 และการจัดอันดับ -40°C ถึง +125°C
andnbsp;
คุณสมบัติ
andbull; ประสิทธิภาพการล็อกอัพเกิน 100 mA ต่อ JESD 78, Class II
andbull; การป้องกัน ESD เกิน JESD 22
andnbsp; andndash; โมเดลร่างกายมนุษย์ 2000-V (A114-A)
andnbsp; andndash; โมเดลเครื่องจักร 200-V (A115-A)
andnbsp; andndash; โมเดลอุปกรณ์ชาร์จ 1000-V (C101)
andbull; ทำงานจาก 1.65 V ถึง 3.6 V VCC
andbull; ระบุจาก andndash;40°C ถึง +85°C, andndash;40°C ถึง 125°C และ andndash;55°C ถึง 125°C
andbull; อินพุตยอมรับแรงดันไฟฟ้าสูงสุด 5.5 V
andbull; tpd สูงสุด 6.4 ns ที่ 3.3 V
andbull; VOLP ทั่วไป (เอาต์พุต ground bounce)<0.8 V ที่ VCC = 3.3 V, TA = 25°C
andbull; VOHV ทั่วไป (เอาต์พุต VOH undershoot) >2 V ที่ VCC = 3.3 V, TA = 25°C
andbull; สำหรับผลิตภัณฑ์ที่เป็นไปตาม MIL-PRF-38535 พารามิเตอร์ทั้งหมดได้รับการทดสอบเว้นแต่จะระบุไว้เป็นอย่างอื่น สำหรับผลิตภัณฑ์อื่นๆ ทั้งหมด การประมวลผลการผลิตไม่จำเป็นต้องรวมการทดสอบพารามิเตอร์ทั้งหมด
andnbsp;
แอปพลิเคชัน
andbull; เครื่องสแกนบาร์โค้ด
andbull; โซลูชันสายเคเบิล
andbull; E-book
andbull; พีซีแบบฝัง
andbull; เครื่องส่งสัญญาณภาคสนาม: เซ็นเซอร์อุณหภูมิหรือความดัน
andbull; ไบโอเมตริกซ์ลายนิ้วมือ
andbull; HVAC: เครื่องทำความร้อน การระบายอากาศ และเครื่องปรับอากาศ
andbull; ที่เก็บข้อมูลแบบเชื่อมต่อเครือข่าย (NAS)
andbull; เมนบอร์ดเซิร์ฟเวอร์และ PSU
andbull; วิทยุที่กำหนดโดยซอฟต์แวร์ (SDR)
andbull; ทีวี: ความละเอียดสูง (HDTV), LCD และดิจิทัล
andbull; ระบบการสื่อสารทางวิดีโอ
andbull; การ์ดเข้าถึงข้อมูลไร้สาย ชุดหูฟัง คีย์บอร์ด เมาส์ และการ์ด LAN
andnbsp;
คำอธิบาย
SN54LVC14A hex Schmitt-trigger inverter ได้รับการออกแบบมาสำหรับการทำงาน 2.7-V ถึง 3.6-V VCC และ SN74LVC14A hex Schmitt-trigger inverter ได้รับการออกแบบมาสำหรับการทำงาน 1.65-V ถึง 3.6-V VCC
อุปกรณ์ประกอบด้วยอินเวอร์เตอร์อิสระหกตัวและดำเนินการฟังก์ชันบูลีน Y = A
อินพุตสามารถขับเคลื่อนได้จากอุปกรณ์ 3.3-V หรือ 5-V คุณสมบัตินี้ช่วยให้สามารถใช้อุปกรณ์เหล่านี้เป็นตัวแปลในสภาพแวดล้อมระบบ 3.3-V หรือ 5-V แบบผสม
andnbsp;
ข้อมูล
|
หมวดหมู่
|
andnbsp;
|
|
|
Mfr
|
andnbsp;
|
|
|
ซีรีส์
|
andnbsp;
|
|
|
บรรจุภัณฑ์
|
เทปและรีล (TR)
เทปตัด (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
สถานะชิ้นส่วน
|
ใช้งานอยู่
|
andnbsp;
|
|
ประเภทลอจิก
|
andnbsp;
|
|
|
จำนวนวงจร
|
6
|
andnbsp;
|
|
จำนวนอินพุต
|
1
|
andnbsp;
|
|
คุณสมบัติ
|
Schmitt Trigger
|
andnbsp;
|
|
แรงดันไฟฟ้า - จ่าย
|
1.65V ~ 3.6V
|
andnbsp;
|
|
กระแสไฟ - นิ่ง (สูงสุด)
|
1 andmicro;A
|
andnbsp;
|
|
กระแสไฟ - เอาต์พุตสูง ต่ำ
|
24mA, 24mA
|
andnbsp;
|
|
ระดับลอจิกอินพุต - ต่ำ
|
0.15V ~ 0.8V
|
andnbsp;
|
|
ระดับลอจิกอินพุต - สูง
|
1.3V ~ 2V
|
andnbsp;
|
|
ความล่าช้าในการขยายพันธุ์สูงสุด @ V, Max CL
|
6.2ns @ 3.3V, 50pF
|
andnbsp;
|
|
อุณหภูมิในการทำงาน
|
-40°C ~ 125°C
|
andnbsp;
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
andnbsp;
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
14-TSSOP
|
andnbsp;
|
|
แพ็คเกจ / เคส
|
14-TSSOP (0.173", ความกว้าง 4.40 มม.)
|
andnbsp;
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
andnbsp;
การวาดภาพ
