เราให้บริการโซลูชั่นครบวงจรจากโมดูลการสื่อสาร, เสาอากาศ, PCB, PCBA และส่วนประกอบทั้งหมดสำหรับ PCB Bom
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | ก้าวขึ้นไปก้าวลง | การกำหนดค่าเอาต์พุต: | บวกหรือลบ |
|---|---|---|---|
| ทอพอโลยี: | เจ้าชู้เพิ่ม | ประเภทเอาต์พุต: | ปรับได้ |
| จำนวนเอาต์พุต: | 1 | ||
| เน้น: | ตัวควบคุมแรงดันไฟฟ้า LDO 3.3V,ตัวควบคุมแรงดันไฟฟ้า 3A TO-263,ตัวควบคุม LDO สำหรับอุตสาหกรรมพร้อมขีดจำกัดความร้อน |
||

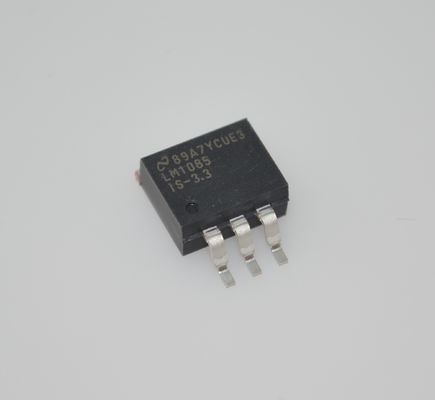

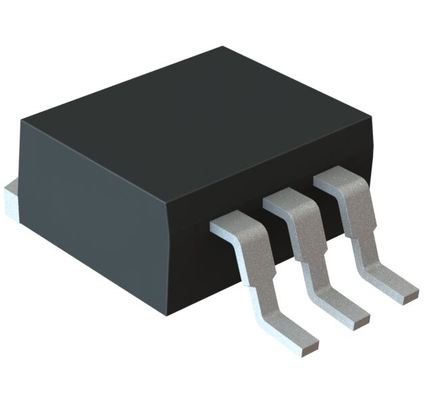

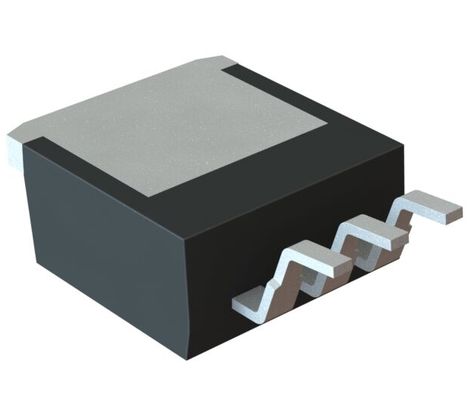

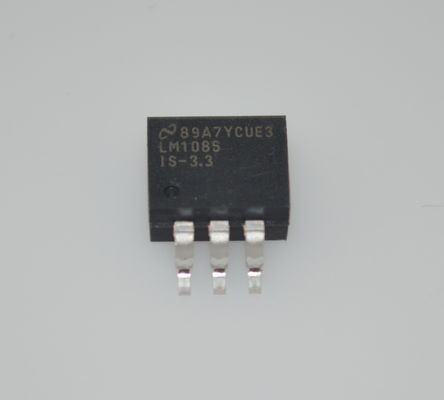

LM1085ISX-3.3 ตัวควบคุมแรงดันไฟฟ้า LDO 3.3V 3A พร้อมแรงดันตกคร่อม 1.5V andplusmn;2% ความแม่นยำ กระแส/ขีดจำกัดความร้อน แพ็คเกจ TO-263 -40anddeg;C ถึง +125anddeg;C สำหรับงานอุตสาหกรรมและคอมมิวเตเตอร์
andnbsp;
คุณสมบัติ
andbull; มีให้เลือกในรุ่น 3.3-V, 5.0-V, 12-V และปรับได้ 1 รุ่น
andbull; การจำกัดกระแสและการป้องกันความร้อน
andbull; กระแสไฟขาออก 3 A
andbull; การควบคุมสาย 0.015% (โดยทั่วไป)
andbull; การควบคุมโหลด 0.1% (โดยทั่วไป)
andnbsp;
แอปพลิเคชัน
andbull; ตัวควบคุมเชิงเส้นประสิทธิภาพสูง
andbull; เครื่องชาร์จแบตเตอรี่
andbull; การควบคุมหลังการสลับแหล่งจ่ายไฟ
andbull; ตัวควบคุมกระแสคงที่
andbull; แหล่งจ่ายไฟไมโครโปรเซสเซอร์
andnbsp;
คำอธิบาย
LM1085 เป็นตัวควบคุมที่มีแรงดันตกคร่อมสูงสุด 1.5 V ที่กระแสโหลด 3 A มีพินเอาต์เหมือนกับ LM317 มาตรฐานอุตสาหกรรมของ TI
ต้องใช้ตัวต้านทานสองตัวเพื่อตั้งค่าแรงดันไฟขาออกของรุ่นแรงดันไฟขาออกที่ปรับได้ของ LM1085 รุ่นแรงดันไฟขาออกคงที่รวมตัวต้านทานปรับ
วงจร LM1085 มีการอ้างอิงช่องว่างแถบที่ตัดแต่งด้วยซีเนอร์ การจำกัดกระแส และการปิดระบบความร้อน
อ้างอิงถึง LM1084 สำหรับรุ่น 5A และ LM1086 สำหรับรุ่น 1.5A
andnbsp;
ข้อมูล
|
หมวดหมู่
|
andnbsp;
|
|
|
ผู้ผลิต
|
andnbsp;
|
|
|
ซีรีส์
|
-
|
andnbsp;
|
|
บรรจุภัณฑ์
|
เทปและรีล (TR)
เทปตัด (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
สถานะชิ้นส่วน
|
เลิกผลิต
|
andnbsp;
|
|
การกำหนดค่าเอาต์พุต
|
andnbsp;
|
|
|
ประเภทเอาต์พุต
|
andnbsp;
|
|
|
จำนวนตัวควบคุม
|
1
|
andnbsp;
|
|
แรงดันไฟฟ้า - อินพุต (สูงสุด)
|
27V
|
andnbsp;
|
|
แรงดันไฟฟ้า - เอาต์พุต (ต่ำสุด/คงที่)
|
3.3V
|
andnbsp;
|
|
แรงดันไฟฟ้า - เอาต์พุต (สูงสุด)
|
-
|
andnbsp;
|
|
แรงดันตกคร่อม (สูงสุด)
|
1.5V @ 3A
|
andnbsp;
|
|
กระแสไฟ - เอาต์พุต
|
andnbsp;
|
|
|
กระแสไฟ - เงียบ (Iq)
|
10 mA
|
andnbsp;
|
|
PSRR
|
72dB (120Hz)
|
andnbsp;
|
|
คุณสมบัติการควบคุม
|
-
|
andnbsp;
|
|
คุณสมบัติการป้องกัน
|
กระแสเกิน, อุณหภูมิเกิน
|
andnbsp;
|
|
อุณหภูมิในการทำงาน
|
-40anddeg;C ~ 125anddeg;C (TJ)
|
andnbsp;
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
andnbsp;
|
|
แพ็คเกจ / เคส
|
TO-263-4, D2PAK (3 ขา + แท็บ), TO-263AA
|
andnbsp;
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
TO-263 (DDPAK-3)
|
andnbsp;
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
andnbsp;
การวาด
