รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | ก้าวขึ้นไปก้าวลง | การกำหนดค่าเอาต์พุต: | บวกหรือลบ |
|---|---|---|---|
| ทอพอโลยี: | เจ้าชู้เพิ่ม | ประเภทเอาต์พุต: | ปรับได้ |
| จำนวนเอาต์พุต: | 1 | ||
| เน้น: | ออปโตคัปเปลอร์ความเร็วสูง 1MBd,ออปโตคัปเปลอร์ CMR 50kV/μs,ออปโตคัปเปลอร์แพ็คเกจ SOIC-8 |
||

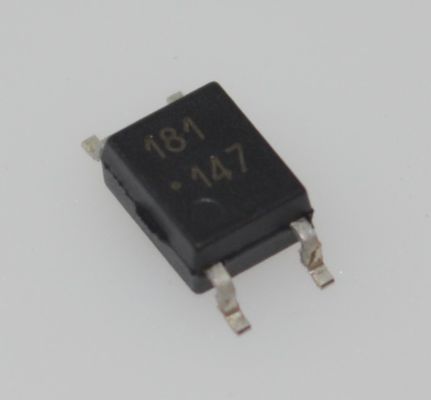

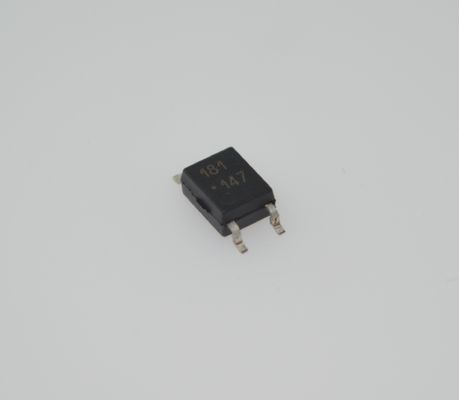

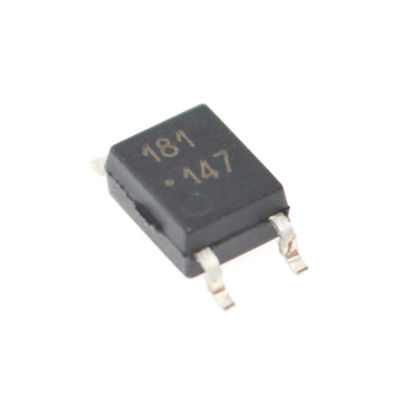

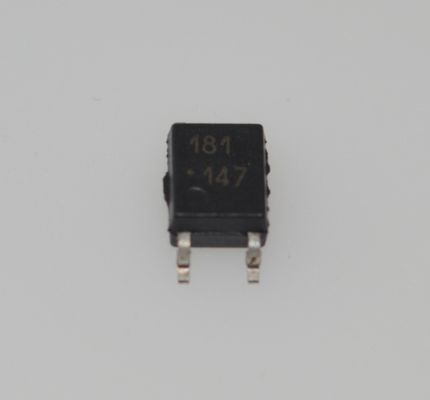

HCPL-181-000E ออปโตคัปเปลอร์ความเร็วสูง 1MBd พร้อม CMR 50kV/andmu;s ระยะห่าง 3.75 มม. ฉนวน 5000Vrms -40anddeg;C ถึง +105anddeg;C 0.5mA Low IF ได้รับการรับรอง UL/CUL/BSI แพ็คเกจ SOIC-8
andnbsp;
คุณสมบัติ
อัตราการถ่ายโอนกระแส
andnbsp; (CTR: ขั้นต่ำ 50% ที่ IF = 5 mA, VCE = 5V)
แรงดันไฟฟ้าแยกอินพุต-เอาต์พุตสูง
andnbsp; (Viso = 3750 Vrms)
แรงดันไฟฟ้าคอลเล็กเตอร์-อีมิตเตอร์สูง
andnbsp; (VCEO = 80V)
เวลาตอบสนอง
andnbsp; (tr: ทั่วไป, 4 andmu;s ที่ VCE = 2V, IC = 2 mA, RL = 100Ω)
แพ็คเกจ Mini-flat (โปรไฟล์ 2.0 มม.) ในแพ็คเกจเทปและรีล
ได้รับการอนุมัติ UL
ได้รับการอนุมัติ CSA
ได้รับการอนุมัติ IEC 60747-5-5
ตัวเลือกที่มี:
andnbsp; andndash; การอนุมัติ IEC 60747-5-5 (060)
andnbsp;
การใช้งาน
อินเทอร์เฟซ I/O สำหรับคอมพิวเตอร์
เครื่องใช้ในระบบ, เครื่องมือวัด
การส่งสัญญาณระหว่างวงจรที่มีศักยภาพและอิมพีแดนซ์ที่แตกต่างกัน
วงจรป้อนกลับในแหล่งจ่ายไฟ
andnbsp;
คำอธิบาย
Broadcomandreg; HCPL-181 มีไดโอดเปล่งแสงที่เชื่อมต่อแบบออปติคัลกับโฟโตทรานซิสเตอร์ บรรจุในแพ็คเกจ SMD mini-flat 4 พินที่มีโปรไฟล์ 2.0 มม. ขนาดเล็กของผลิตภัณฑ์นี้ช่วยประหยัดพื้นที่ได้อย่างมาก ปริมาตรของแพ็คเกจเล็กกว่าประเภท DIP ทั่วไป 30% แรงดันไฟฟ้าแยกอินพุต-เอาต์พุตคือ 3750 Vrms เวลาตอบสนอง tr โดยทั่วไปคือ 4 andmu;s และ CTR ขั้นต่ำคือ 50% ที่กระแสอินพุต 5 mA
andnbsp;
ข้อมูล
|
หมวดหมู่
|
andnbsp;
|
|
|
ผู้ผลิต
|
Broadcom Limited
|
andnbsp;
|
|
ซีรีส์
|
-
|
andnbsp;
|
|
บรรจุภัณฑ์
|
เทป and รีล (TR)
เทปตัด (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
สถานะชิ้นส่วน
|
ใช้งานอยู่
|
andnbsp;
|
|
จำนวนช่อง
|
1
|
andnbsp;
|
|
แรงดันไฟฟ้า - การแยก
|
3750Vrms
|
andnbsp;
|
|
อัตราการถ่ายโอนกระแส (ขั้นต่ำ)
|
50% @ 5mA
|
andnbsp;
|
|
อัตราการถ่ายโอนกระแส (สูงสุด)
|
600% @ 5mA
|
andnbsp;
|
|
เวลาเปิด/ปิด (ทั่วไป)
|
-
|
andnbsp;
|
|
เวลาขึ้น/ลง (ทั่วไป)
|
4andmicro;s, 3andmicro;s
|
andnbsp;
|
|
ประเภทอินพุต
|
DC
|
andnbsp;
|
|
ประเภทเอาต์พุต
|
ทรานซิสเตอร์
|
andnbsp;
|
|
แรงดันไฟฟ้า - เอาต์พุต (สูงสุด)
|
80V
|
andnbsp;
|
|
กระแส - เอาต์พุต / ช่อง
|
50mA
|
andnbsp;
|
|
แรงดันไฟฟ้า - ไปข้างหน้า (Vf) (ทั่วไป)
|
1.2V
|
andnbsp;
|
|
กระแส - DC ไปข้างหน้า (If) (สูงสุด)
|
50 mA
|
andnbsp;
|
|
Vce อิ่มตัว (สูงสุด)
|
200mV
|
andnbsp;
|
|
อุณหภูมิในการทำงาน
|
-55anddeg;C ~ 100anddeg;C
|
andnbsp;
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
andnbsp;
|
|
แพ็คเกจ / เคส
|
4-SOIC (0.209", ความกว้าง 5.30 มม.)
|
andnbsp;
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
4-SO
|
andnbsp;
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
andnbsp;
การวาด
