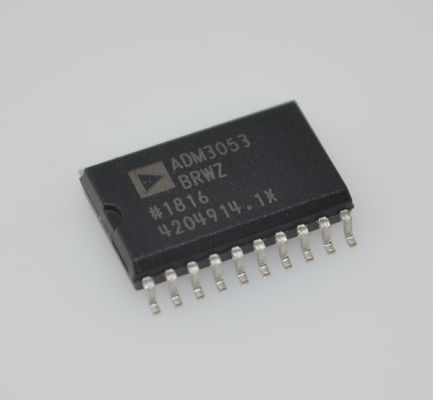

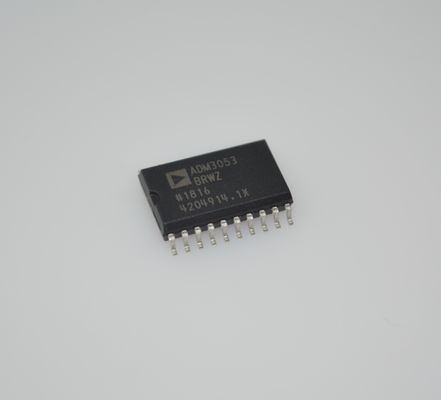

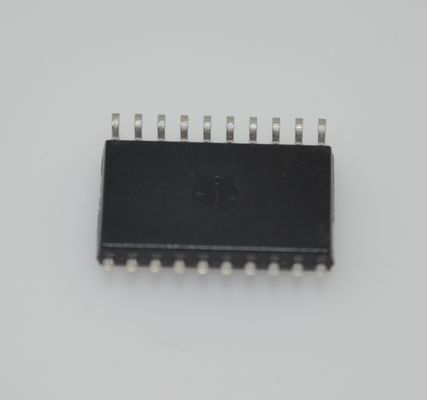

ADM3053BRWZ ตัวรับส่งสัญญาณ CAN แบบแยกสัญญาณ 5kV rms พร้อม DC-DC แบบแยกสัญญาณในตัว ISO 11898-2 1Mbps High CMTI แพ็คเกจ SOIC-20 สำหรับเครือข่ายอุตสาหกรรมและการควบคุมมอเตอร์

ADM3053BRWZ ตัวรับส่งสัญญาณ CAN แบบแยกสัญญาณ 5kV rms พร้อม DC-DC แบบแยกสัญญาณในตัว ISO 11898-2 1Mbps High CMTI แพ็คเกจ SOIC-20 สำหรับเครือข่ายอุตสาหกรรมและการควบคุมมอเตอร์

andnbsp;

คุณสมบัติ

ตัวรับส่งสัญญาณ CAN แบบแยกสัญญาณ 2.5 kV rms สำหรับสัญญาณและพลังงาน

ตัวแปลง dc-to-dc แบบแยกสัญญาณในตัว isoPower

การทำงาน 5 V บน VCC

การทำงาน 5 V หรือ 3.3 V บน VIO

สอดคล้องกับมาตรฐาน ISO 11898

อัตราข้อมูลความเร็วสูงสูงสุด 1 Mbps

โหนดที่ไม่มีไฟไม่รบกวนบัส

เชื่อมต่อโหนด 110 โหนดขึ้นไปบนบัส

การควบคุมความลาดชันเพื่อลด EMI

การป้องกันการปิดเครื่องด้วยความร้อน

ภูมิคุ้มกันชั่วขณะโหมดทั่วไปสูง: >25 kV/andmu;s

การอนุมัติด้านความปลอดภัยและข้อบังคับ

andnbsp; การรับรอง UL

andnbsp; andnbsp; 2500 V rms เป็นเวลา 1 นาทีต่อ UL 1577

andnbsp; การยอมรับส่วนประกอบ CSA Notice 5A

andnbsp; ใบรับรองความสอดคล้อง VDE

andnbsp; DIN EN 60747-5-2 (VDE 0884 Part 2): 2003-01

andnbsp; andnbsp; VIORM = 560 V peak

ช่วงอุณหภูมิการทำงานในอุตสาหกรรม (–40°C ถึง +85°C)

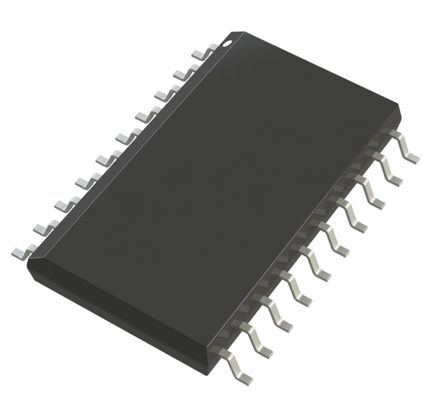

มีจำหน่ายในแพ็คเกจ SOIC แบบกว้าง 20 ขา

andnbsp;

แอปพลิเคชัน

บัสข้อมูล CAN

เครือข่ายภาคสนามอุตสาหกรรม

andnbsp;

คำอธิบาย

ADM3053 เป็นตัวรับส่งสัญญาณเลเยอร์ทางกายภาพของเครือข่ายควบคุมพื้นที่ (CAN) แบบแยกสัญญาณพร้อมตัวแปลง dc-to-dc แบบแยกสัญญาณในตัว ADM3053 เป็นไปตามมาตรฐาน ISO 11898

อุปกรณ์นี้ใช้เทคโนโลยี iCouplerandreg; ของ Analog Devices, Inc. เพื่อรวมตัวแยกสัญญาณ 2 ช่องสัญญาณ, ตัวรับส่งสัญญาณ CAN และตัวแปลง dc-to-dc isoPowerandreg; ของ Analog Devices ลงในแพ็คเกจติดตั้งบนพื้นผิว SOIC เดียว ออสซิลเลเตอร์บนชิปส่งออกคลื่นรูปสี่เหลี่ยมจัตุรัสคู่หนึ่งที่ขับเคลื่อนหม้อแปลงภายในเพื่อให้พลังงานแบบแยกสัญญาณ อุปกรณ์นี้ใช้พลังงานจากแหล่งจ่ายไฟ 5 V เดียว ทำให้ได้โซลูชัน CAN แบบแยกสัญญาณอย่างสมบูรณ์

ADM3053 สร้างอินเทอร์เฟซแบบแยกสัญญาณอย่างสมบูรณ์ระหว่างตัวควบคุมโปรโตคอล CAN และบัสเลเยอร์ทางกายภาพ สามารถทำงานได้ที่อัตราข้อมูลสูงสุด 1 Mbps

อุปกรณ์มีคุณสมบัติจำกัดกระแสไฟและการปิดเครื่องด้วยความร้อนเพื่อป้องกันการลัดวงจรเอาต์พุต ชิ้นส่วนนี้ระบุไว้อย่างสมบูรณ์ในช่วงอุณหภูมิอุตสาหกรรมและมีจำหน่ายในแพ็คเกจ SOIC แบบกว้าง 20 ขา

ADM3053 มีเทคโนโลยี isoPower ที่ใช้ส่วนประกอบสวิตชิ่งความถี่สูงเพื่อถ่ายโอนพลังงานผ่านหม้อแปลง ต้องใช้ความระมัดระวังเป็นพิเศษในระหว่างการออกแบบเลย์เอาต์แผงวงจรพิมพ์ (PCB) เพื่อให้เป็นไปตามมาตรฐานการปล่อยมลพิษ โปรดดูที่หมายเหตุการใช้งาน AN-0971, คำแนะนำสำหรับการควบคุมการปล่อยมลพิษแบบแผ่รังสีด้วยอุปกรณ์ isoPower สำหรับรายละเอียดเกี่ยวกับการพิจารณาเลย์เอาต์บอร์ด

andnbsp;

ข้อมูล

andnbsp;

การวาดภาพ
