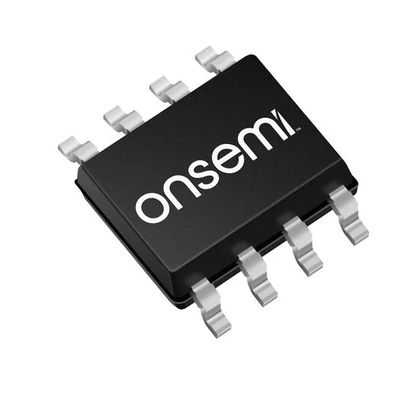

LM393DR2G Dual Comparator Low Power Open-Collector Output Wide 2V-36V Supply ESD Protected Industry Standard Cost-Effective Reliable Performance

LM393DR2G เครื่องเปรียบเทียบแบบสองแบบ พลังงานต่ํา การออกอัตราการเก็บเงินแบบเปิด 2V-36V จําหน่ายขนาดใหญ่ ESD ป้องกันมาตรฐานอุตสาหกรรม ประหยัดประสิทธิภาพ ผลงานที่น่าเชื่อถือ

และnbsp

ลักษณะ

andbull; Wide Single-Supply Range: 2.0 Vdc ถึง 36 Vdc

และ bull; แบ่งระยะจําหน่าย: และ plusmn;1.0 Vdc ถึงและมากกว่า 18 Vdc

andbull; การระบายกระแสไฟฟ้าต่ํามาก ไม่ขึ้นอยู่กับความกระชับกําลังไฟฟ้า: 0.4 mA

andbull; กระแส Bias Low Input: 25 nA

andbull; กระแสออฟเซ็ตการเข้าต่ํา: 5.0 nA

andbull; ความดันออฟเซ็ตการเข้าต่ํา: 5.0 mV (สูงสุด) LM293/393

andbull; Input Common Mode Range to Ground Level ระยะทางการเข้าแบบทั่วไปสู่ระดับพื้นดิน

andbull; ระยะความดันเข้าที่แตกต่างเท่ากับความดันไฟฟ้า

andbull; ความแรงดันออก รองรับ DTL, ECL, TTL, MOS และ CMOS Logic Levels

andbull; ESD แคลมป์บนอินทุ้น เพิ่มความแข็งแรงของอุปกรณ์โดยไม่ส่งผลกระทบการทํางาน

andbull; NCV Prefix for Automotive and Other Applications Requiring Unique Site and Control Change Requirements; AEC-Q100 มีคุณสมบัติและสามารถ PPAP ได้

andbull; อุปกรณ์เหล่านี้เป็น Pb-Free, Halogen-Free/BFR-Free และเป็น RoHS Compliant

และnbsp

การใช้งาน

1การตรวจสอบระดับและการแปลง

ขอบคุณโครงสร้างการออกแบบแบบเปิดตัวเก็บของของมัน มันสามารถปรับแปลงและแยกแยกระหว่างระดับความดันที่แตกต่างกันได้อย่างง่ายดาย ทําหน้าที่เป็นสะพานระหว่างระบบดิจิทัลและระบบแอนาล็อก

การใช้งานเฉพาะ:การตรวจจับขั้นต่ําสัญญาณแบบแอนาล็อกสําหรับไมโครคอนโทรลเลอร์ (Arduino, STM32) การแปลงสัญญาณแบบแอนาล็อกเป็นระดับโลจิกดิจิตอล (TTL/CMOS)การติดตามระดับความดันของระบบ (การป้องกันความดันเกิน/ต่ํา).

2. การตรวจจับขั้นต่ําของสัญญาณเซ็นเซอร์

นี่คือหนึ่งในการใช้งานหลักของมันมันสามารถเปรียบเทียบสัญญาณเซ็นเซอร์ต่อเนื่องกับความดันมาตรฐานและผลิตสัญญาณดิจิตอลที่จะกระตุ้นการกระทําต่อ ๆ ไปเมื่อสัญญาณเกินหรือลดต่ํากว่าขั้นต่ํา.

การใช้งานเฉพาะ:เซ็นเซอร์ไฟฟ้าแสง, ระบบควบคุมอุณหภูมิ (เทอร์โมสแตต), การตรวจจับระดับของของเหลว, เครื่องแจ้งควัน, สวิทช์ความใกล้ชิด

3. Square Wave และ Pulse Wave การผลิต

โดยการตั้งค่าผลตอบสนองเชิงบวก (Schmitt trigger mode) สามารถแปลงสัญญาณอานาล็อกที่เปลี่ยนแปลงช้า ๆ หรือเสียงดังได้อย่างมีประสิทธิภาพเป็นผลผลักดันดิจิตอลที่สะอาดและคมชัด ให้ความคุ้มกันต่อการกระแทกและเสียงดัง

การใช้งานเฉพาะ:การสร้างรูปคลื่น, การผลิตคลื่นสี่เหลี่ยมจากคลื่นไซน์, การสลับวงจร debouncing, การปรับปรุงความกว้างของกระแทก (PWM) การผลิต

4. เครื่องเปรียบเทียบหน้าต่าง

โดยใช้เครื่องเปรียบเทียบทั้ง 2 เครื่องใน LM393 สามารถสร้างวงจรเครื่องเปรียบเทียบหน้าต่างได้ เพื่อกําหนดว่าความแรงดันของสัญญาณจะอยู่ในขอบเขตหรือนอกขอบเขตความแรงดันที่กําหนดไว้ก่อน (หน้าต่าง)

การใช้งานเฉพาะ:การติดตามความดันของแบตเตอรี่ (ตรวจสอบว่าความดันอยู่ในช่วงปกติ) การติดตามช่วงความปลอดภัยในการควบคุมกระบวนการ

5อุปกรณ์ที่ใช้พลังงานต่ําและใช้แบตเตอรี่

LM393 ใช้งานได้ในช่วงความดันที่กว้างขวาง (ต่ําถึง 2V) และมีการบริโภคไฟฟ้าที่หยุดอยู่ที่ต่ํามาก ทําให้มันเหมาะสมสําหรับอุปกรณ์พกพาที่มีความรู้สึกต่อพลังงานและยืดอายุของแบตเตอรี่ให้มาก.

การใช้งานเฉพาะ:เครื่องควบคุมทางไกล หน่วยสัมผัสไร้สาย เครื่องมือพกพา อุปกรณ์อินเตอร์เน็ตของสิ่งของ (IoT)

และnbsp

คําอธิบาย

ซีรีย์ LM393 เป็นเครื่องเปรียบเทียบความแรงดันความแม่นยําที่อิสระแบบสองแบบ สามารถทํางานแบบเดียวหรือแบ่งไฟฟ้าอุปกรณ์เหล่านี้ถูกออกแบบมาเพื่ออนุญาตให้มีระยะทางแบบร่วมกัน-ระดับพื้นดิน ด้วยการทํางานของเครื่องอาหารเดียวความถี่ออฟเฟตในอินทุ้นที่ต่ําเพียง 2.0 mV ทําให้อุปกรณ์นี้เป็นตัวเลือกที่ดีสําหรับการใช้งานหลายในอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค, รถยนต์และอุตสาหกรรม

และnbsp

ข้อมูล

และnbsp

การวาด

ข้อดีของเรา:โทรศัพท์ เครื่อง PDA และคอมพิวเตอร์พับ

• ผลิตภัณฑ์ที่มีคุณภาพสูง --- ของเรานําเสนอเป็น 100% ของใหม่และเดิม, ROHS
• ราคาที่สามารถแข่งขันได้ --- ช่องทางการซื้อที่ดี
• บริการมืออาชีพ --- การทดสอบคุณภาพที่เข้มงวดก่อนการจัดส่ง และบริการหลังการขายที่สมบูรณ์แบบหลังจากการซื้อ
• อุปกรณ์ที่เหมาะสม --- ด้วยการสนับสนุนของทีมงานการซื้อสินค้าของเราที่แข็งแรง
• การจัดส่งเร็ว --- เราจะส่งสินค้าภายใน 1-3 วันทําการหลังจากการชําระเงินยืนยัน
