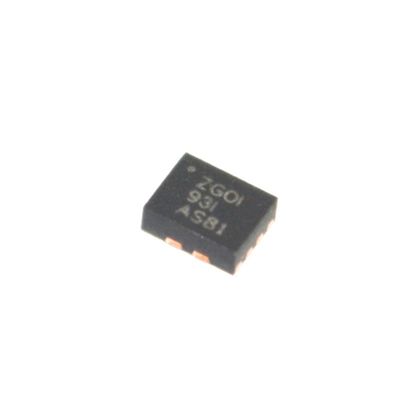

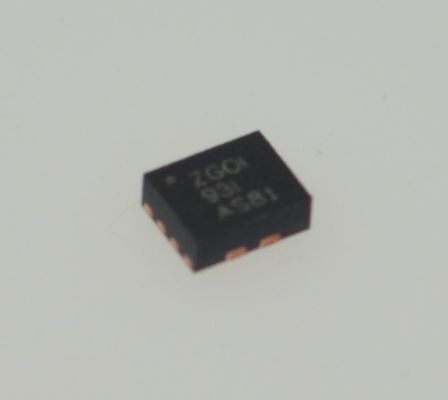

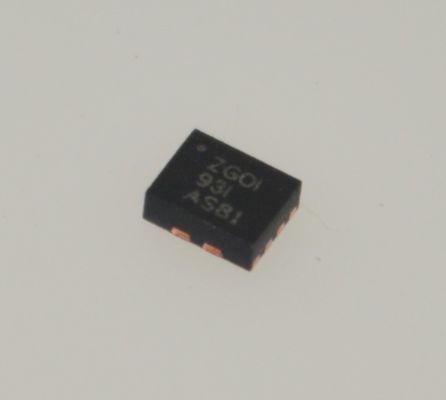

TPS61089RNRR 2.5A Boost Converter 2.5V-12V Input 95% Efficiency Ultra-Compact Low Ripple Programmable Full Protection Wide -40°C to 125°C Range

TPS61089RNRR ตัวแปลงบูสต์ 2.5A 2.5V-12V Input ประสิทธิภาพ 95% ขนาดกะทัดรัดพิเศษ Ripple ต่ำ ตั้งโปรแกรมได้ ป้องกันเต็มรูปแบบ ช่วง -40°C ถึง 125°C

และnbsp;

คุณสมบัติ

และbull; ช่วงแรงดันไฟฟ้าขาเข้า: 2.7 V ถึง 12 V

และbull; ช่วงแรงดันไฟฟ้าขาออก: 4.5 V ถึง 12.6 V

และbull; ประสิทธิภาพสูงสุด 90% ที่ VIN = 3.3 V, VOUT = 9 V, และ IOUT = 2 A

และbull; ขีดจำกัดกระแสไฟสูงสุดที่ตั้งโปรแกรมได้ด้วยตัวต้านทานสูงสุด 10 A สำหรับกระแสไฟพัลส์สูง

และbull; ความถี่ในการสลับที่ปรับได้: 200 kHz ถึง 2.2 MHz

และbull; เวลาเริ่มต้นแบบนุ่มนวลในตัว 4 ms

และbull; โหมดการทำงาน PFM ที่โหลดเบา (TPS61089)

และbull; โหมดการทำงาน PWM แบบบังคับที่โหลดเบา (TPS610891)

และbull; การป้องกันแรงดันไฟฟ้าเกินขาออกภายในที่ 13.2 V

และbull; การป้องกันกระแสเกินแบบรอบต่อรอบ

และbull; การปิดระบบความร้อน

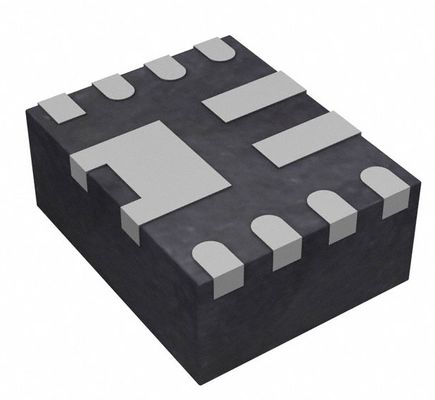

และbull; แพ็คเกจ VQFN HotRodandtrade; ขนาด 2.00 มม. และtimes; 2.50 มม.

และnbsp;

แอปพลิเคชัน

และbull; ลำโพง Bluetoothandtrade;

และbull; พาวเวอร์แบงค์ชาร์จเร็ว

และbull; เทอร์มินัล POS แบบพกพา

และnbsp;

คำอธิบาย

TPS61089x แสดงถึง TPS61089 และ TPS610891 TPS61089x เป็นตัวแปลงบูสต์แบบซิงโครนัสแบบบูรณาการเต็มรูปแบบพร้อมสวิตช์ไฟหลัก 19-mandOmega; และสวิตช์ rectifier 27-mandOmega; อุปกรณ์นี้ให้โซลูชันพลังงานที่มีประสิทธิภาพสูงและขนาดเล็กสำหรับอุปกรณ์พกพา TPS61089x มีช่วงแรงดันไฟฟ้าขาเข้ากว้างตั้งแต่ 2.7 V ถึง 12 V เพื่อรองรับแอปพลิเคชันที่ใช้พลังงานจากแบตเตอรี่ลิเธียมไอออน/โพลิเมอร์เซลล์เดียวหรือสองเซลล์ TPS61089x มีความสามารถในการสลับกระแสไฟต่อเนื่อง 7 A และให้แรงดันไฟฟ้าขาออกสูงสุด 12.6 V

TPS61089x ใช้ทอพอโลยีการควบคุมกระแสไฟสูงสุดแบบปรับได้ตามเวลาปิดคงที่เพื่อควบคุมแรงดันไฟฟ้าขาออก ในสภาวะโหลดปานกลางถึงหนัก TPS61089x ทำงานในโหมดการปรับความกว้างพัลส์ (PWM) ในสภาวะโหลดเบา TPS61089 ทำงานในโหมดการปรับความถี่พัลส์ (PFM) เพื่อปรับปรุงประสิทธิภาพ ในขณะที่ TPS610891 ยังคงทำงานในโหมด PWM เพื่อหลีกเลี่ยงปัญหาการใช้งานที่เกิดจากความถี่ในการสลับต่ำ ความถี่ในการสลับในโหมด PWM สามารถปรับได้ตั้งแต่ 200 kHz ถึง 2.2 MHz TPS61089x ยังใช้ฟังก์ชันเริ่มต้นแบบนุ่มนวลในตัว 4 ms และฟังก์ชันจำกัดกระแสไฟสวิตช์สูงสุดที่ปรับได้ นอกจากนี้ อุปกรณ์ยังมีการป้องกันแรงดันไฟฟ้าเกินขาออก 13.2 V การป้องกันกระแสเกินแบบรอบต่อรอบ และการป้องกันการปิดระบบความร้อน

TPS61089x มีให้เลือกในขนาดที่กะทัดรัดเป็นพิเศษในแพ็คเกจ VQFN 11 พินขนาด 2.0 มม. และtimes; 2.5 มม.

และnbsp;

ข้อมูล

และnbsp;

ภาพวาด

ข้อได้เปรียบของเรา:โทรศัพท์, PDAand#39;s, คอมพิวเตอร์โน้ตบุ๊ก

• ผลิตภัณฑ์คุณภาพสูง --- ข้อเสนอของเราเป็นของใหม่และเป็นของแท้ 100% ROHS
• ราคาที่แข่งขันได้ --- ช่องทางการจัดซื้อที่ดีพร้อมราคาที่ดี
• บริการระดับมืออาชีพ --- การทดสอบคุณภาพอย่างเข้มงวดก่อนการจัดส่ง และบริการหลังการขายที่สมบูรณ์แบบหลังจากการซื้อ
• สินค้าคงคลังที่เพียงพอ --- ด้วยการสนับสนุนจากทีมจัดซื้อที่แข็งแกร่งของเรา
• จัดส่งรวดเร็ว --- เราจะจัดส่งสินค้าภายใน 1-3 วันทำการหลังจากยืนยันการชำระเงิน
