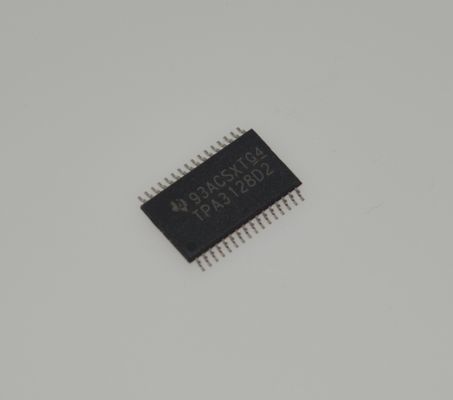

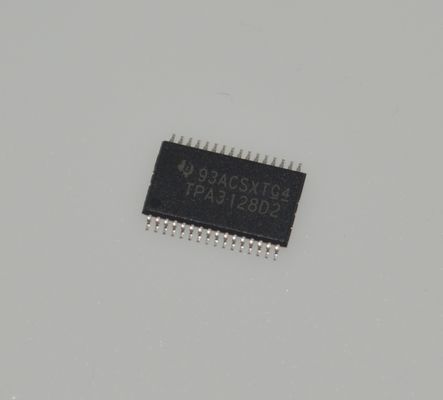

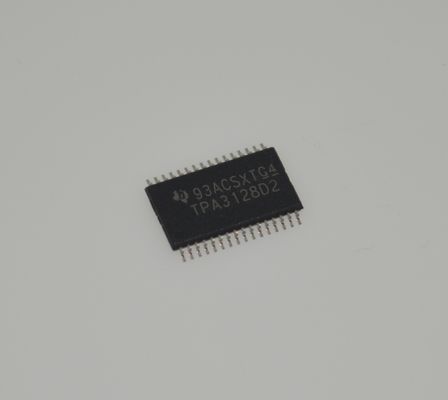

TPA3128D2DAPR แอมพลิฟายเออร์ Class-D สเตอริโอ 30W ประสิทธิภาพสูง EMI ต่ำ การป้องกันขั้นสูง รองรับแรงดันไฟฟ้ากว้าง การออกแบบกะทัดรัด คุณภาพเสียงระดับพรีเมียม ติดตั้งง่าย
และnbsp;
คุณสมบัติและnbsp;
และbull; รองรับการกำหนดค่าเอาต์พุตหลายแบบ
และnbsp; และndash; 2andtimes;30WIntoa8-andOmega; โหลด BTL ที่ 24 V (TPA3128D2)
และnbsp; และndash; 2andtimes;15WIntoa8-andOmega; โหลด BTL ที่ 15 V (TPA3129D2)
และbull; ช่วงแรงดันไฟฟ้ากว้าง: 4.5 V ถึง 26 V
และbull; การทำงานแบบ Class-D ที่มีประสิทธิภาพ
และnbsp; และndash; กระแสไฟขณะไม่ได้ใช้งานต่ำมาก: และlt;23 mA สำหรับการกำหนดค่าตัวกรอง LC ที่แนะนำ
และnbsp; และndash; ประสิทธิภาพพลังงานมากกว่า 90% ร่วมกับความสูญเสียขณะไม่ได้ใช้งานต่ำ ช่วยลดความจำเป็นในการใช้ฮีทซิงค์
และnbsp; และndash; โครงการปรับสัญญาณแบบปรับได้ตามกำลังขับ
และnbsp; และndash; ไดรเวอร์แอมพลิฟายเออร์อัจฉริยะเพื่อลดความต้องการสำหรับ RC Snubbers
และbull; ความถี่ในการสลับหลายแบบ
และnbsp; และndash; การหลีกเลี่ยง AM
และnbsp; และndash; การซิงโครไนซ์แบบ Master และ Slave
และnbsp; และndash; ความถี่ในการสลับ 300-KHz ถึง 1.2-MHz
และbull; สถาปัตยกรรม Power-Stage แบบ Feedback พร้อม PSRR สูง ช่วยลดความต้องการ PSU
และbull; ขีดจำกัดพลังงานที่ตั้งโปรแกรมได้
และbull; รองรับโหมด BTL แบบขนานและโหมดช่องสัญญาณเดียว
และbull; รองรับทั้งโหมดแหล่งจ่ายไฟเดี่ยวและคู่
และbull; วงจรป้องกันตัวเองในตัว รวมถึงแรงดันไฟฟ้าเกิน, แรงดันไฟฟ้าต่ำ, อุณหภูมิเกิน, การตรวจจับ DC และไฟฟ้าลัดวงจร พร้อมการรายงานข้อผิดพลาด
และbull; แพ็คเกจที่ปรับปรุงด้วยความร้อน

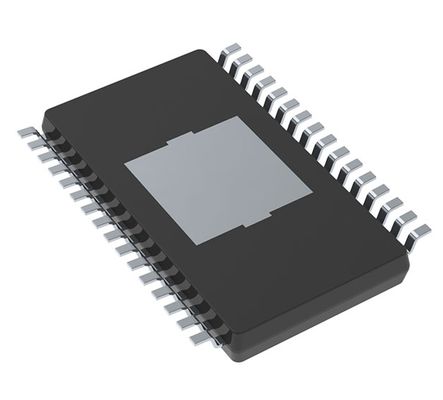

และnbsp; และndash; DAP (32-Pin HTSSOP Pad Down สำหรับ TPA3128D2 และ TPA3129D2)
และnbsp;
แอปพลิเคชัน
และbull; ลำโพง Bluetooth/ไร้สาย
และbull; Soundbars
และbull; ส่วนประกอบ Mini-Micro, Docks
และbull; ทีวี LCD/LED
และbull; โฮมเธียเตอร์
และnbsp;
คำอธิบาย
TPA3128D2 และ TPA3129D2 มีการสูญเสียพลังงานขณะไม่ได้ใช้งานต่ำ และช่วยยืดอายุการใช้งานแบตเตอรี่ของลำโพง Bluetooth/ไร้สาย และระบบเสียงที่ใช้แบตเตอรี่อื่นๆ ประสิทธิภาพสูงของอุปกรณ์ TPA3128D2 ช่วยให้สามารถทำ 2 และtimes; 30 W ได้โดยไม่ต้องใช้ฮีทซิงค์ภายนอกบน PCB สองชั้น ประสิทธิภาพสูงของอุปกรณ์ TPA3129D2 ช่วยให้สามารถทำ 2 และtimes; 15 W ได้โดยไม่ต้องใช้ฮีทซิงค์ภายนอกบน PCB สองชั้น อุปกรณ์นี้เสนอโหมดเพิ่มประสิทธิภาพ ซึ่งสามารถลดกระแสไฟกระเพื่อมของตัวกรอง LC ภายนอกและกระแสไฟขณะไม่ได้ใช้งานแบบไดนามิก
วงจร oscillator/PLL ขั้นสูงของ TPA31xxD2 ใช้ตัวเลือกความถี่ในการสลับหลายแบบเพื่อหลีกเลี่ยงการรบกวน AM ซึ่งทำได้ร่วมกับตัวเลือก master หรือ slave ทำให้สามารถซิงโครไนซ์อุปกรณ์หลายเครื่องได้
อุปกรณ์ TPA31xxD2 ได้รับการปกป้องอย่างเต็มที่จากข้อผิดพลาดด้วยการป้องกันไฟฟ้าลัดวงจรและการป้องกันความร้อน รวมถึงการป้องกันแรงดันไฟฟ้าเกิน แรงดันไฟฟ้าต่ำ และ DC ข้อผิดพลาดจะถูกรายงานกลับไปยังโปรเซสเซอร์เพื่อป้องกันไม่ให้อุปกรณ์เสียหายในระหว่างสภาวะโอเวอร์โหลด
และnbsp;
ข้อมูล
|
หมวดหมู่
|
และnbsp;
|
|
|
ผู้ผลิต
|
Texas Instruments
|
และnbsp;
|
|
ซีรีส์
|
-
|
และnbsp;
|
|
บรรจุภัณฑ์
|
เทปและแอมป์; ม้วน (TR)
เทปตัด (CT)
Digi-Reelandreg;
|
และnbsp;
และnbsp;
และnbsp;
|
|
สถานะชิ้นส่วน
|
ใช้งานอยู่
|
และnbsp;
|
|
ประเภท
|
Class D
|
และnbsp;
|
|
ประเภทเอาต์พุต
|
2 ช่องสัญญาณ (สเตอริโอ)
|
และnbsp;
|
|
กำลังขับสูงสุด x ช่องสัญญาณ @ โหลด
|
30W x 2 @ 8Ohm
|
และnbsp;
|
|
แรงดันไฟฟ้า - จ่าย
|
4.5V ~ 26V
|
และnbsp;
|
|
คุณสมบัติ
|
การป้องกันไฟฟ้าลัดวงจร
|
และnbsp;
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
และnbsp;
|
|
อุณหภูมิในการทำงาน
|
-40anddeg;C ~ 85anddeg;C (TA)
|
และnbsp;
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|

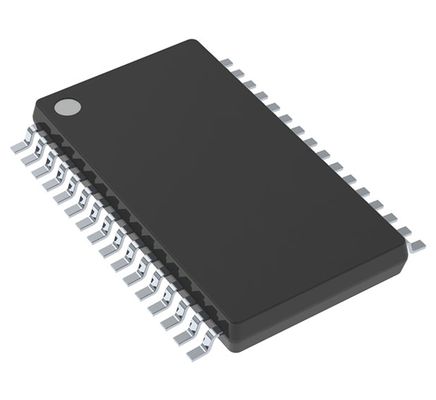

32-HTSSOP
|
และnbsp;
|
|
แพ็คเกจ / เคส
|
32-PowerTSSOP (0.240andquot;, ความกว้าง 6.10 มม.)
|
และnbsp;
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
และnbsp;
ภาพวาด
