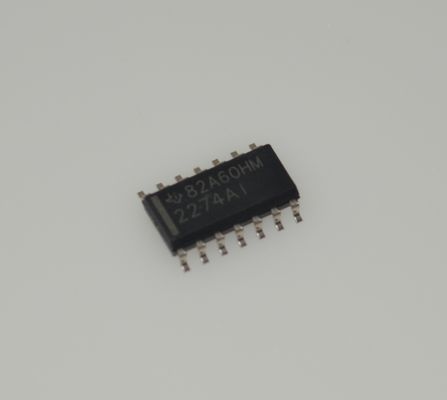

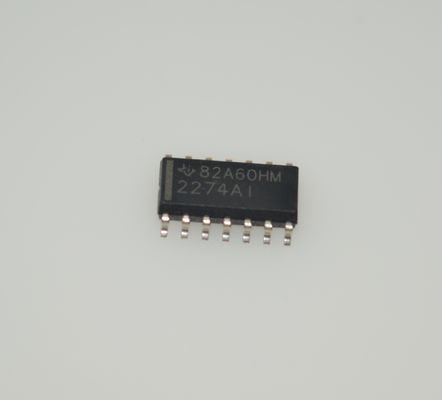

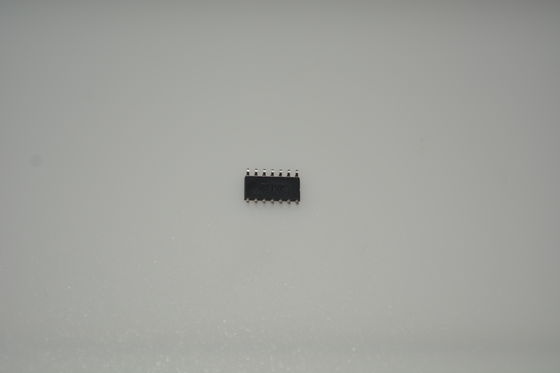

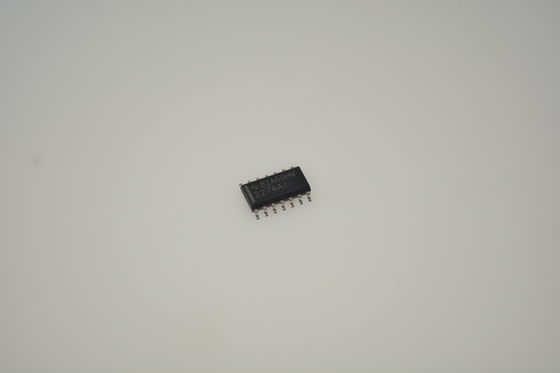

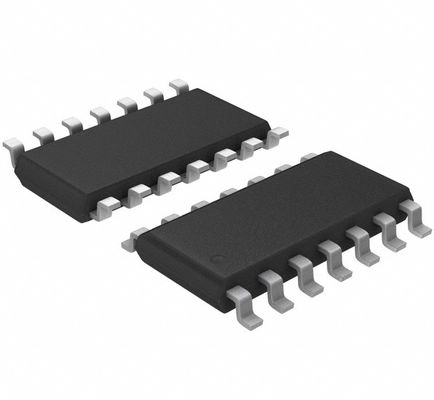

TLC2274AIDR Quad Rail-to-Rail Op Amp with 2.2MHz Bandwidth 3.6V/µs Slew Rate 3V to 16V Supply Low Noise Low Input Bias High Output Drive SOIC-14 Package and Extended Temperature Range

TLC2274AIDR Quad Rail-to-Rail Op Amp พร้อมแบนด์วิดท์ 2.2MHz อัตราการหมุน 3.6V/μs แหล่งจ่ายไฟ 3V ถึง 16V สัญญาณรบกวนต่ำ อคติอินพุตสูง ไดรฟ์เอาต์พุตสูง แพ็คเกจ SOIC-14 และช่วงอุณหภูมิที่ขยาย

และnbsp;

คุณสมบัติ

และbull; เอาต์พุตสวิงรวมถึงรางจ่ายไฟทั้งสอง

และbull; สัญญาณรบกวนต่ำ: 9 nV/√Hz ทั่วไปที่ f = 1 kHz

และbull; กระแสไบอัสอินพุตต่ำ: 1-pA ทั่วไป

และbull; ระบุอย่างเต็มที่สำหรับการทำงานทั้งแบบจ่ายไฟเดี่ยวและแบบแยก

และbull; ช่วงแรงดันไฟฟ้าอินพุตโหมดทั่วไปรวมถึงรางลบ

และbull; แบนด์วิดท์กำไรสูง: 2.2-MHz ทั่วไป

และbull; อัตราการหมุนสูง: 3.6-V/μs ทั่วไป

และbull; แรงดันไฟฟ้าออฟเซ็ตอินพุตต่ำ: 950 μV สูงสุดที่ TA = 25°C

และbull; รวม Macromodel

และbull; การอัปเกรดประสิทธิภาพสำหรับ TLC272 และ TLC274

และbull; มีจำหน่ายใน Q-Temp Automotive

และnbsp;

แอปพลิเคชัน

และbull; เครื่องใช้ไฟฟ้าสีขาว (ตู้เย็น เครื่องซักผ้า)

และbull; ระบบตรวจสอบแบบพกพา

และbull; การควบคุมการกำหนดค่าและการสนับสนุนการพิมพ์

และbull; อินเทอร์เฟซตัวแปลงสัญญาณ

และbull; แอปพลิเคชันที่ใช้แบตเตอรี่

และnbsp;

คำอธิบาย

TLC2272 และ TLC2274 เป็นแอมพลิฟายเออร์ปฏิบัติการแบบคู่และแบบสี่เท่าจาก Texas Instruments อุปกรณ์ทั้งสองแสดงประสิทธิภาพเอาต์พุตแบบ rail-to-rail เพื่อเพิ่มช่วงไดนามิกในการใช้งานแบบจ่ายไฟเดี่ยวหรือแบบแยก ครอบครัว TLC227x ให้แบนด์วิดท์ 2 MHz และอัตราการหมุน 3 V/μs สำหรับแอปพลิเคชันที่เร็วกว่า อุปกรณ์เหล่านี้ให้ประสิทธิภาพ AC ที่เทียบเคียงได้ในขณะที่มีสัญญาณรบกวน แรงดันไฟฟ้าออฟเซ็ตอินพุต และการกระจายพลังงานที่ดีกว่าแอมพลิฟายเออร์ปฏิบัติการ CMOS ที่มีอยู่ TLC227x มีแรงดันไฟฟ้ารบกวน 9 nV/√Hz ซึ่งต่ำกว่าโซลูชันคู่แข่งสองเท่า

อุปกรณ์ตระกูล TLC227x ซึ่งแสดงอิมพีแดนซ์อินพุตสูงและสัญญาณรบกวนต่ำ เหมาะอย่างยิ่งสำหรับการปรับสภาพสัญญาณขนาดเล็กสำหรับแหล่งสัญญาณอิมพีแดนซ์สูง เช่น ตัวแปลงสัญญาณเพียโซอิเล็กทริก เนื่องจากระดับการกระจายพลังงานขนาดเล็ก อุปกรณ์เหล่านี้ทำงานได้ดีในการตรวจสอบแบบพกพาและการใช้งานการตรวจจับระยะไกล นอกจากนี้ คุณสมบัติเอาต์พุตแบบ rail-to-rail พร้อมแหล่งจ่ายไฟเดี่ยวหรือแบบแยก ทำให้ครอบครัวนี้เป็นตัวเลือกที่ยอดเยี่ยมเมื่อเชื่อมต่อกับตัวแปลงอนาล็อกเป็นดิจิทัล (ADC) สำหรับแอปพลิเคชันที่มีความแม่นยำ ตระกูล TLC227xA มีแรงดันไฟฟ้าออฟเซ็ตอินพุตสูงสุด 950 μV ครอบครัวนี้มีลักษณะเฉพาะอย่างเต็มที่ที่ 5 V และ ±5 V

TLC227x ยังเป็นการอัปเกรดที่ยอดเยี่ยมสำหรับ TLC27x ในการออกแบบมาตรฐาน พวกเขามีช่วงไดนามิกเอาต์พุตที่เพิ่มขึ้น แรงดันไฟฟ้ารบกวนที่ต่ำกว่า และแรงดันไฟฟ้าออฟเซ็ตอินพุตที่ต่ำกว่า ชุดคุณสมบัติที่ได้รับการปรับปรุงนี้ช่วยให้สามารถใช้งานได้หลากหลายขึ้น สำหรับแอปพลิเคชันที่ต้องการไดรฟ์เอาต์พุตที่สูงขึ้นและช่วงแรงดันไฟฟ้าอินพุตที่กว้างขึ้น โปรดดูอุปกรณ์ TLV2432 และ TLV2442

หากการออกแบบต้องการแอมพลิฟายเออร์เดี่ยว โปรดดูตระกูล TLV2211, TLV2221 และ TLV2231 อุปกรณ์เหล่านี้เป็นแอมพลิฟายเออร์ปฏิบัติการแบบ rail-to-rail เดี่ยวในแพ็คเกจ SOT-23 ขนาดเล็กและการใช้พลังงานต่ำทำให้เหมาะสำหรับอุปกรณ์ที่ใช้แบตเตอรี่ที่มีความหนาแน่นสูง

และnbsp;

ข้อมูล

และnbsp;

การวาดภาพ
