รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | ก้าวขึ้นไปก้าวลง | การกำหนดค่าเอาต์พุต: | บวกหรือลบ |
|---|---|---|---|
| ทอพอโลยี: | เจ้าชู้เพิ่ม | ประเภทเอาต์พุต: | ปรับได้ |
| จำนวนเอาต์พุต: | 1 | ||
| เน้น: | N-Channel Power MOSFET 55A 60V,TO-220FP MOSFET low gate charge,Logic Level MOSFET high speed switching |
||

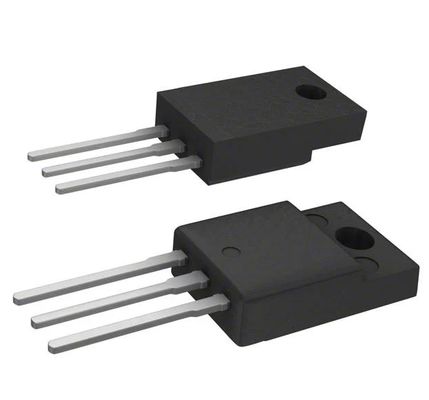

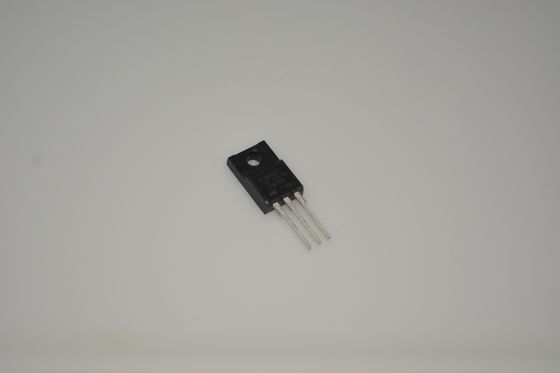

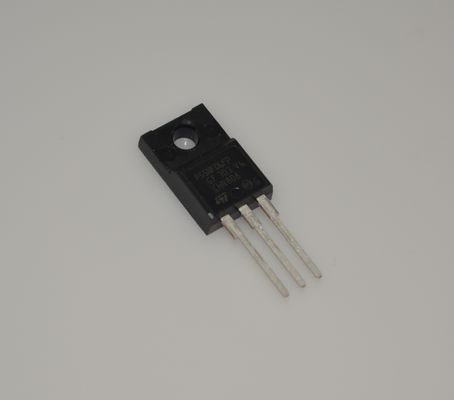

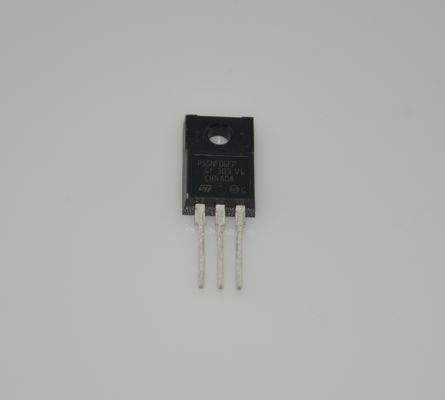

STP55NF06FP 55A 60V N-Channel Power MOSFET พร้อม andlt;0.02andOmega; RDS(on) TO-220FP Avalanche Rated Logic Level High Speed Switching และ Low Gate Charge เพื่อการควบคุมพลังงานที่มีประสิทธิภาพ
andnbsp;
คุณสมบัติ
1:Low On-Resistance (Low RDS(on)): ความต้านทานต่ำสุด (on-resistance) ที่ 0.02andOmega; (ที่ Vgs=10V) ลดการสูญเสียจากการนำไฟฟ้า ปรับปรุงประสิทธิภาพ และลดการสร้างความร้อน
2:High Current Handling: สามารถจัดการกระแสไฟได้สูงสุด 55A อย่างต่อเนื่อง พร้อมความสามารถในการจ่ายกระแสไฟแบบพัลส์ที่สูงกว่า ทำให้เหมาะสำหรับการใช้งานที่ใช้พลังงานสูง
3:Logic-Level Gate Drive: แรงดันเกณฑ์ต่ำ (Vgs(th) โดยทั่วไป 2V ถึง 4V) ทำให้สามารถ ขับเคลื่อนโดยตรงด้วยไมโครคอนโทรลเลอร์ 5V หรือ 3.3V (เช่น Arduino, STM32) โดยไม่ต้องใช้วงจร level-shifting
4:Fast Switching Speed: เหมาะสำหรับการใช้งานสวิตชิ่งความถี่สูง เช่น SMPS และการควบคุมมอเตอร์ PWM ลดการสูญเสียจากการสวิตชิ่ง
5:Fully Insulated Package (TO-220FP FullPak): การห่อหุ้ม TO-220FP ล้อมรอบฮีทซิงค์โลหะอย่างสมบูรณ์ ให้ ฉนวนที่ดีขึ้นandnbsp;และความปลอดภัย ในขณะที่ทำให้การประกอบง่ายขึ้นโดยไม่จำเป็นต้องใช้แผ่นฉนวนเพิ่มเติม
6:High Voltage Rating: อัตราแรงดันไฟฟ้า Drain-source (Vds) ที่ 60V ให้ขอบเขตที่เพียงพอสำหรับระบบ 12V, 24V และแรงดันไฟฟ้าที่สูงกว่า
7:Rugged Design: Avalanche rated รับประกันความทนทานภายใต้ไฟกระชากจากโหลดเหนี่ยวนำ (เช่น มอเตอร์ รีเลย์)
8:Low Gate Charge (Qg): ประจุเกตต่ำช่วยลดความต้องการในการขับเคลื่อนและช่วยให้การสวิตชิ่งความเร็วสูงมีประสิทธิภาพ
andnbsp;
การใช้งาน
■ การใช้งานสวิตชิ่ง
andnbsp;
คำอธิบาย
Power MOSFET เหล่านี้ได้รับการพัฒนาโดยใช้กระบวนการ STripFET ที่เป็นเอกลักษณ์ของ STMicroelectronics ซึ่งออกแบบมาโดยเฉพาะเพื่อลดความจุอินพุตและประจุเกต สิ่งนี้ทำให้เหมาะสำหรับใช้เป็นสวิตช์หลักในตัวแปลง DC DC แบบแยกส่วนที่มีประสิทธิภาพสูงสำหรับโทรคมนาคมและการใช้งานคอมพิวเตอร์ และการใช้งานที่มีข้อกำหนดในการขับเคลื่อนประจุเกตต่ำ
andnbsp;
ข้อมูล
|
หมวดหมู่
|
andnbsp;
|
|
|
ผู้ผลิต
|
andnbsp;
|
|
|
ซีรีส์
|
andnbsp;
|
|
|
บรรจุภัณฑ์
|
หลอด
|
andnbsp;
|
|
สถานะชิ้นส่วน
|
ใช้งานอยู่
|
andnbsp;
|
|
ประเภท FET
|
andnbsp;
|
|
|
เทคโนโลยี
|
andnbsp;
|
|
|
แรงดันไฟฟ้า Drain to Source (Vdss)
|
60 V
|
andnbsp;
|
|
กระแสไฟ - Continuous Drain (Id) @ 25anddeg;C
|
andnbsp;
|
|
|
แรงดันไฟฟ้าไดรฟ์ (Max Rds On, Min Rds On)
|
10V
|
andnbsp;
|
|
Rds On (Max) @ Id, Vgs
|
18mOhm @ 27.5A, 10V
|
andnbsp;
|
|
Vgs(th) (Max) @ Id
|
4V @ 250andmicro;A
|
andnbsp;
|
|
Gate Charge (Qg) (Max) @ Vgs
|
60 nC @ 10 V
|
andnbsp;
|
|
Vgs (Max)
|
andplusmn;20V
|
andnbsp;
|
|
Input Capacitance (Ciss) (Max) @ Vds
|
1300 pF @ 25 V
|
andnbsp;
|
|
คุณสมบัติ FET
|
-
|
andnbsp;
|
|
การกระจายพลังงาน (สูงสุด)
|
30W (Tc)
|
andnbsp;
|
|
อุณหภูมิในการทำงาน
|
-55anddeg;C ~ 175anddeg;C (TJ)
|
andnbsp;
|
|
เกรด
|
-
|
andnbsp;
|
|
คุณสมบัติ
|
-
|
andnbsp;
|
|
ประเภทการติดตั้ง
|
Through Hole
|
andnbsp;
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
TO-220FP
|
andnbsp;
|
|
แพ็คเกจ / เคส
|
andnbsp;
|
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
andnbsp;
การวาด
