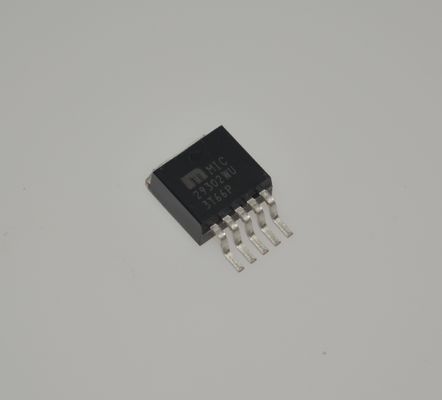

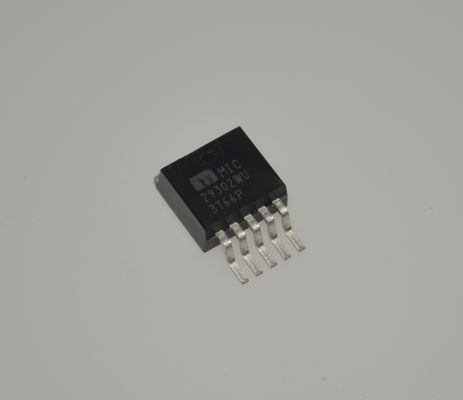

MIC29302WU 3A Ultra-Low Dropout Voltage Regulator with High PSRR Error Flag Adjustable Output Thermal and Current Protection for Demanding Industrial and Automotive Systems

MIC29302WU ตัวควบคุมแรงดันไฟฟ้าตกคร่อมต่ำพิเศษ 3A พร้อม PSRR สูง, ธงข้อผิดพลาด, เอาต์พุตปรับได้, การป้องกันความร้อนและแอมป์ การป้องกันกระแสไฟสำหรับระบบอุตสาหกรรมและแอมป์ยานยนต์ที่ต้องการ

และnbsp;

คุณสมบัติ

และbull; ความสามารถในการรับกระแสไฟสูง:

และnbsp; - MIC29150/29151/29152/29153: 1.5A

และnbsp; - MIC29300/29301/29302/29303: 3A

และnbsp; - MIC29500/29501/29502/29503: 5A

และnbsp; - MIC29751/29752: 7.5A

และbull; แรงดันไฟฟ้าตกคร่อมต่ำ

และbull; กระแสไฟกราวด์ต่ำ

และbull; ความคลาดเคลื่อนที่รับประกัน 1%

และbull; การตอบสนองชั่วคราวที่รวดเร็วเป็นพิเศษ

และbull; การป้องกันแบตเตอรี่ย้อนกลับและและldquo;Load Dumpandrdquo;

และbull; โหมดปิดเครื่อง Zero-Current (รุ่น 5 พิน)

และbull; ธงข้อผิดพลาดส่งสัญญาณเอาต์พุตที่ไม่อยู่ในการควบคุม (รุ่น 5 พิน)

และbull; ยังมีลักษณะเฉพาะสำหรับโหลดที่เล็กกว่าพร้อมข้อมูลจำเพาะด้านประสิทธิภาพชั้นนำของอุตสาหกรรม

และbull; รุ่นแรงดันไฟฟ้าคงที่และปรับได้

และnbsp;

แอปพลิเคชัน

และbull; อุปกรณ์ที่ใช้แบตเตอรี่

และbull; ระบบคอมพิวเตอร์สีเขียวประสิทธิภาพสูง

และbull; อุปกรณ์อิเล็กทรอนิกส์ยานยนต์

และbull; แหล่งจ่ายไฟเชิงเส้นประสิทธิภาพสูง

และbull; ตัวควบคุมหลังประสิทธิภาพสูงสำหรับแหล่งจ่ายไฟแบบสวิตชิ่ง

และnbsp;

คำอธิบายทั่วไป

MIC2915x/2930x/2950x/2975x เป็นตัวควบคุมแรงดันไฟฟ้าตกคร่อมต่ำที่มีความแม่นยำสูงและกระแสไฟสูง การใช้กระบวนการ Super และbeta;eta PNP ที่เป็นกรรมสิทธิ์ของ Microchip พร้อมองค์ประกอบ PNP pass ตัวควบคุมเหล่านี้มีแรงดันไฟฟ้าตกคร่อมทั่วไป 350 mV ถึง 425 mV (โหลดเต็ม) และกระแสไฟกราวด์ต่ำมาก ออกแบบมาสำหรับโหลดกระแสไฟสูง อุปกรณ์เหล่านี้ยังพบการใช้งานในระบบที่ต้องการกระแสไฟต่ำมาก ซึ่งแรงดันไฟฟ้าตกคร่อมและค่ากระแสไฟกราวด์ต่ำเป็นคุณสมบัติที่สำคัญ

MIC2915x/2930x/2950x/2975x ได้รับการปกป้องอย่างเต็มที่จากการเกิดข้อผิดพลาดกระแสไฟเกิน, ขั้วอินพุตย้อนกลับ, การใส่สายไฟย้อนกลับ, การทำงานเกินอุณหภูมิ และแรงดันไฟฟ้าชั่วคราวบวกและลบ รุ่นแรงดันไฟฟ้าคงที่ 5 พินมีคุณสมบัติการควบคุมเปิด/ปิดระดับลอจิกและธงข้อผิดพลาดที่ส่งสัญญาณเมื่อใดก็ตามที่เอาต์พุตไม่อยู่ในการควบคุม สถานะที่ถูกตั้งค่า ได้แก่ แรงดันไฟฟ้าอินพุตต่ำ (แรงดันไฟฟ้าตกคร่อม), ขีดจำกัดกระแสไฟเอาต์พุต, การปิดเครื่องเกินอุณหภูมิ และแรงดันไฟฟ้าพุ่งสูงมากที่อินพุต

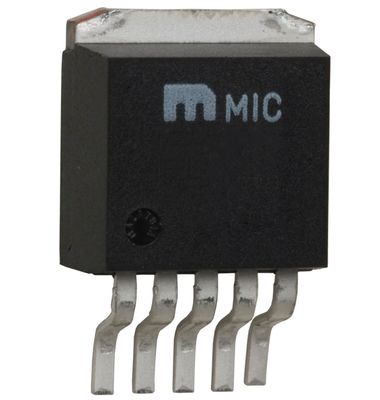

บน MIC29xx1 และ MIC29xx2 ขา ENABLE อาจถูกผูกไว้กับ VIN หากไม่จำเป็นสำหรับการควบคุมเปิด/ปิด MIC2915x/2930x/2950x มีให้เลือกในแพ็คเกจ TO-220 3 พินและ 5 พิน และแพ็คเกจ TO-263 (D2Pak) แบบติดตั้งบนพื้นผิว ตัวควบคุม MIC2975x 7.5A มีให้เลือกในแพ็คเกจ TO-247 5 พิน MIC29152 เอาต์พุตปรับได้ 1.5A มีให้เลือกในแพ็คเกจ D-Pak (TO-252) กำลังไฟ 5 พิน

สำหรับแอปพลิเคชันที่มีแรงดันไฟฟ้าอินพุต 6V หรือต่ำกว่า โปรดดู LDO ของ MIC37xxx
