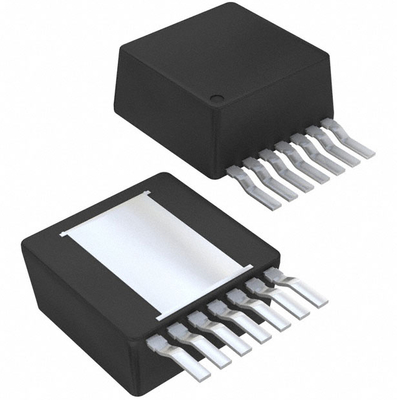

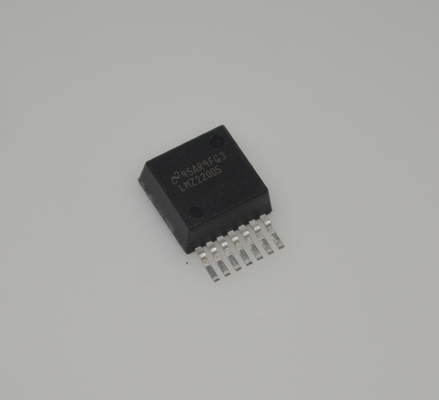

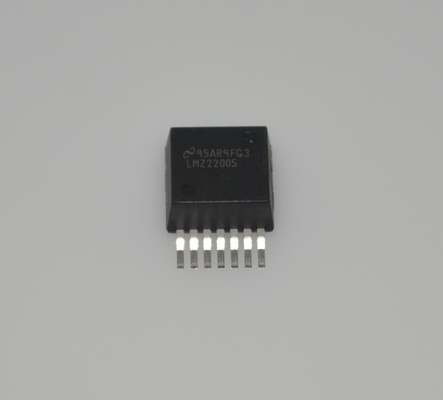

LMZ22005TZE/NOPB 5V 2A SIMPLE SWITCHER® Power Module with 4.5-42V Input 94% Efficiency Integrated Inductor Full Protection (OTP/OCP/UVLO) 10-Pin μSIP -40°C to +125°C Operation

LMZ22005TZE/NOPB โมดูลจ่ายไฟ SIMPLE SWITCHERandreg; 5V 2A พร้อมอินพุต 4.5-42V ประสิทธิภาพ 94% ตัวเหนี่ยวนำในตัว ป้องกันเต็มรูปแบบ (OTP/OCP/UVLO) 10-Pin andmu;SIP -40anddeg;C ถึง +125anddeg;C การทำงาน

andnbsp;

คุณสมบัติ

andbull; ตัวเหนี่ยวนำแบบมีฉนวนในตัว

andbull; เลย์เอาต์ PCB แบบง่าย

andbull; อินพุตการซิงโครไนซ์ความถี่ (650kHz ถึง 950kHz)

andbull; ลำดับการเริ่มต้นที่ยืดหยุ่นโดยใช้ soft-start ภายนอก, การติดตาม และการเปิดใช้งานที่แม่นยำ

andbull; การป้องกันกระแสไฟกระชากและข้อผิดพลาด เช่น UVLO อินพุตและการลัดวงจรเอาต์พุต

andbull; ช่วงอุณหภูมิรอยต่อ -40anddeg;C ถึง 125anddeg;C

andbull; แผ่นสัมผัสแบบเปิดเดียวเพื่อการติดตั้งและการผลิตที่ง่าย

andbull; การตอบสนองชั่วคราวที่รวดเร็วสำหรับการจ่ายไฟให้กับ FPGA

andbull; เข้ากันได้กับพินกับ LMZ23605, LMZ23603, LMZ22003

andbull; ข้อมูลจำเพาะทางไฟฟ้า

andnbsp; andndash; กำลังไฟขาออกสูงสุดรวม 30W

andnbsp; andndash; กระแสไฟขาออกสูงสุด 5A

andnbsp; andndash; ช่วงแรงดันไฟฟ้าอินพุต 6V ถึง 20V

andnbsp; andndash; ช่วงแรงดันไฟฟ้าขาออก 0.8V ถึง 6V

andnbsp; andndash; ประสิทธิภาพสูงถึง 92%

andbull; ประโยชน์ด้านประสิทธิภาพ

andnbsp; andndash; ประสิทธิภาพสูงช่วยลดการสร้างความร้อนของระบบ

andnbsp; andndash; ทดสอบตามมาตรฐาน EN55022 Class B

andnbsp; andndash; จำนวนส่วนประกอบน้อย, มีเพียงห้าส่วนประกอบภายนอก

andnbsp; andndash; แรงดันไฟฟ้าริปเปิลขาออกต่ำ

andnbsp; andndash; ใช้ PCB เป็นแผงระบายความร้อน, ไม่ต้องใช้การไหลเวียนของอากาศ

andnbsp;

แอปพลิเคชัน

andbull; การแปลง Point-of-load จากรางอินพุต 12V

andbull; โครงการที่สำคัญต่อเวลา

andbull; แอปพลิเคชันที่มีข้อจำกัดด้านพื้นที่และต้องการความร้อนสูง

andbull; แอปพลิเคชันแรงดันไฟฟ้าขาออกติดลบ (ดู SNVA425)

andnbsp;

คำอธิบาย

โมดูลตัวแปลงไฟ LMZ22005 SIMPLE SWITCHERandreg; เป็นการออกแบบ DC-DC แบบ step-down ที่ใช้งานง่าย ซึ่งสามารถขับโหลดได้สูงสุด 5A LMZ22005 มีให้เลือกในแพ็คเกจที่โดดเด่นซึ่งช่วยเพิ่มประสิทธิภาพด้านความร้อนและช่วยให้สามารถบัดกรีด้วยมือหรือเครื่องจักรได้

LMZ22005 สามารถรับรางแรงดันไฟฟ้าอินพุตระหว่าง 6V ถึง 20V และสามารถส่งแรงดันไฟฟ้าขาออกที่ปรับได้และมีความแม่นยำสูงถึง 0.8V LMZ22005 ต้องการตัวต้านทานภายนอกสองตัวและตัวเก็บประจุภายนอกสามตัวเพื่อทำการออกแบบพลังงานให้สมบูรณ์ LMZ22005 เป็นการออกแบบที่เชื่อถือได้และแข็งแกร่งพร้อมคุณสมบัติการป้องกันดังต่อไปนี้: การปิดระบบความร้อน, การล็อคแรงดันไฟฟ้าต่ำของอินพุต, การป้องกันแรงดันไฟฟ้าเกินของเอาต์พุต, การป้องกันไฟฟ้าลัดวงจร, ขีดจำกัดกระแสไฟขาออก และอุปกรณ์อนุญาตให้เริ่มต้นเข้าสู่เอาต์พุตที่ prebiased อินพุตการซิงค์ช่วยให้สามารถซิงโครไนซ์ในช่วงความถี่การสลับ 650 ถึง 950kHz

andnbsp;

ข้อมูล

andnbsp;

ภาพวาด
