รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | ก้าวขึ้นไปก้าวลง | การกำหนดค่าเอาต์พุต: | บวกหรือลบ |
|---|---|---|---|
| ทอพอโลยี: | เจ้าชู้เพิ่ม | ประเภทเอาต์พุต: | ปรับได้ |
| จำนวนเอาต์พุต: | 1 | ||
| เน้น: | 3.3V LDO voltage regulator,800mA SOT-223 regulator,LDO regulator with thermal protection |
||

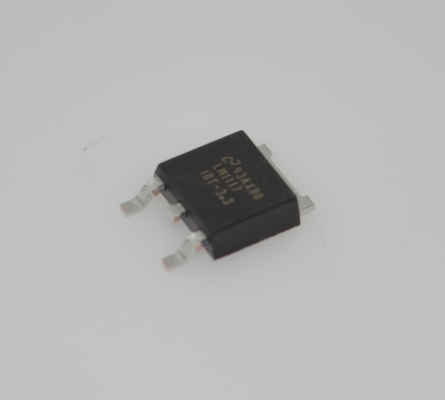

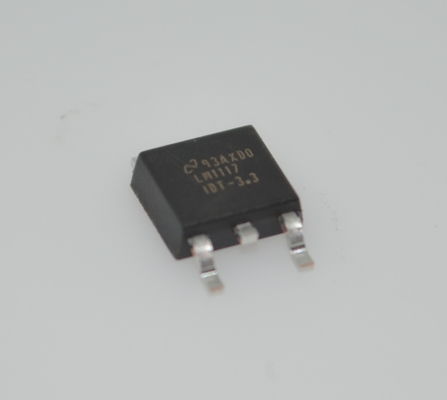

LM1117IDTX-3.3/NOPB ตัวควบคุม LDO 3.3V 800mA พร้อมแรงดันตกคร่อม 1V ความแม่นยำ 0.4% การป้องกันกระแส/ความร้อน เสถียรด้วยตัวเก็บประจุเซรามิก แพ็คเกจ SOT-223 ช่วง -40°C ถึง +125°C
และnbsp;
คุณสมบัติ
และbull; สำหรับทางเลือกใหม่ที่สามารถใช้แทนกันได้ โปรดดู TLV1117
และbull; สำหรับการเปลี่ยนทดแทนแบบ drop-in ในการกำหนดค่าแพ็คเกจ SOT-223 เอาต์พุตคงที่และปรับปรุงฟังก์ชันการทำงาน โปรดดู TLV761
และbull; มีให้เลือกในรุ่น 1.8 V, 2.5 V, 3.3 V, 5 V และปรับได้
และbull; แพ็คเกจ SOT-223 และ WSON ประหยัดพื้นที่
และbull; การจำกัดกระแสและการป้องกันความร้อน
และbull; กระแสไฟขาออก: 800 mA
และbull; การควบคุมสาย: 0.2% (สูงสุด)
และbull; การควบคุมโหลด: 0.4% (สูงสุด)
และbull; ช่วงอุณหภูมิ:
และnbsp; และndash; LM1117: 0°C ถึง +125°C
และnbsp; และndash; LM1117I: และndash;40°C ถึง +125°C
และnbsp;
แอปพลิเคชัน
และbull; โมดูลสเตจกำลังขับ AC
และbull; PSU เครือข่ายผู้ค้าและเซิร์ฟเวอร์
และbull; AC/DC สำหรับอุตสาหกรรม
และbull; เครื่องสแกนอัลตราซาวนด์
และbull; โมดูลควบคุมเซอร์โวไดรฟ์
และnbsp;
คำอธิบาย
LM1117 เป็นตัวควบคุมแรงดันไฟฟ้าแบบแรงดันตกคร่อมต่ำที่มีแรงดันตกคร่อม 1.2 V ที่กระแสโหลด 800 mA
LM1117 มีให้เลือกในรุ่นที่ปรับได้ ซึ่งสามารถตั้งค่าแรงดันไฟขาออกจาก 1.25 V ถึง 13.8 V โดยใช้ตัวต้านทานภายนอกเพียงสองตัว นอกจากนี้ อุปกรณ์ยังมีแรงดันไฟฟ้าคงที่ห้าแบบ ได้แก่ 1.8 V, 2.5 V, 3.3 V และ 5 V
LM1117 มีการจำกัดกระแสและการปิดระบบความร้อน วงจรประกอบด้วยการอ้างอิงช่องว่างแถบที่ปรับแต่ง Zener เพื่อให้มั่นใจถึงความแม่นยำของแรงดันไฟขาออกภายใน ±1%
ต้องใช้ตัวเก็บประจุแทนทาลัมขั้นต่ำ 10-และไมโคร;F ที่เอาต์พุตเพื่อปรับปรุงการตอบสนองชั่วคราวและความเสถียร
และnbsp;
ข้อมูล
|
หมวดหมู่
|
และnbsp;
|
|
|
ผู้ผลิต
|
และnbsp;
|
|
|
ซีรีส์
|
และnbsp;
|
|
|
บรรจุภัณฑ์
|

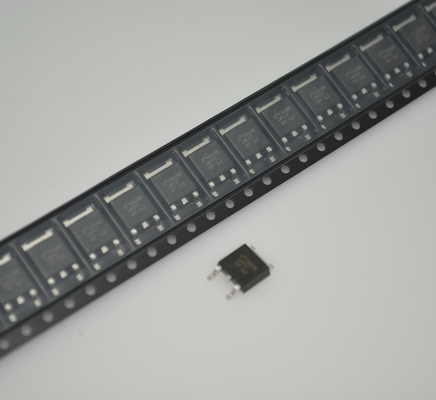

เทปและแอมป์; รีล (TR)
เทปตัด (CT)
Digi-Reelandreg;
|
และnbsp;
และnbsp;
และnbsp;
|
|
สถานะชิ้นส่วน
|
ใช้งานอยู่
|
และnbsp;
|
|
การกำหนดค่าเอาต์พุต
|
และnbsp;
|
|
|
ประเภทเอาต์พุต
|
และnbsp;
|
|
|
จำนวนตัวควบคุม
|
1
|
และnbsp;
|
|
แรงดันไฟฟ้า - อินพุต (สูงสุด)
|
15V
|
และnbsp;
|
|
แรงดันไฟฟ้า - เอาต์พุต (ต่ำสุด/คงที่)
|
3.3V
|
และnbsp;
|
|
แรงดันไฟฟ้า - เอาต์พุต (สูงสุด)
|
-
|
และnbsp;
|
|
แรงดันตกคร่อม (สูงสุด)
|
1.2V @ 800mA
|
และnbsp;
|
|
กระแสไฟ - เอาต์พุต
|
และnbsp;
|
|
|
กระแสไฟ - นิ่ง (Iq)
|
5 mA
|
และnbsp;
|
|
กระแสไฟ - จ่าย (สูงสุด)
|
10 mA
|
และnbsp;
|
|
PSRR
|
75dB (120Hz)
|
และnbsp;
|
|
คุณสมบัติการควบคุม
|
-
|
และnbsp;
|
|
คุณสมบัติการป้องกัน
|
กระแสเกิน, อุณหภูมิเกิน
|
และnbsp;
|
|
อุณหภูมิในการทำงาน
|
-40°C ~ 125°C
|
และnbsp;
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
และnbsp;
|
|
แพ็คเกจ / เคส
|

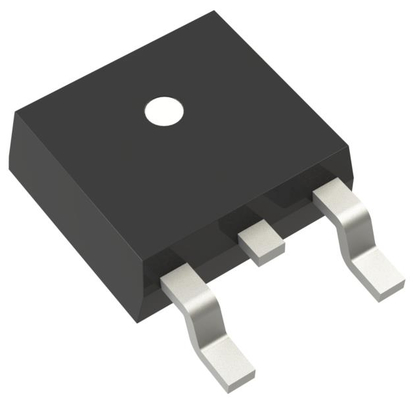

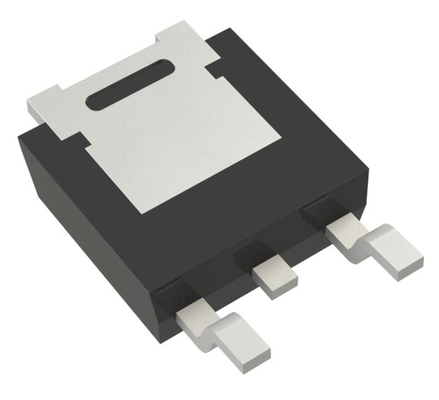

TO-252-3, DPAK (2 ขา + แท็บ), SC-63
|
และnbsp;
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
TO-252-3
|
และnbsp;
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
และnbsp;
ภาพวาด
