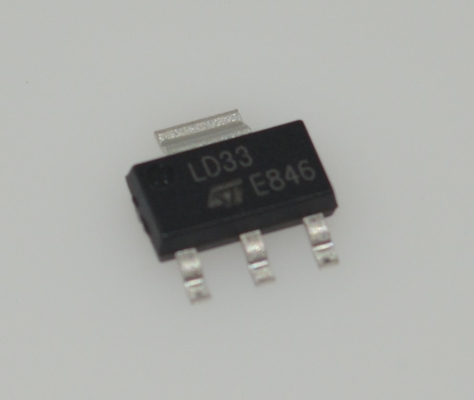

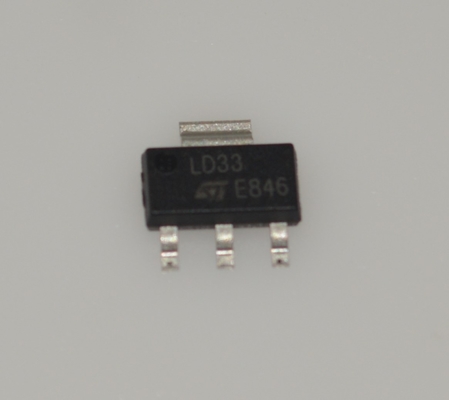

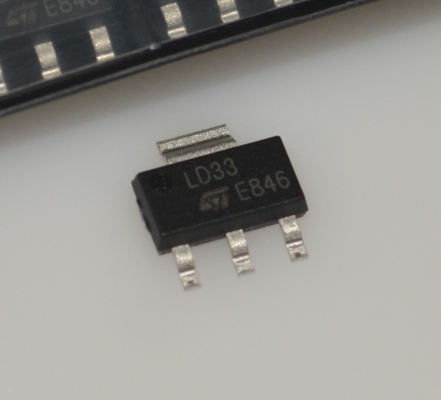

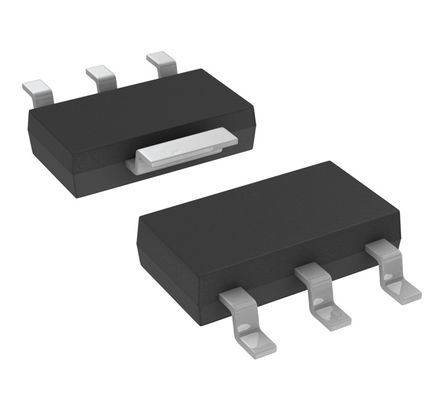

LD1117S33CTR ตัวควบคุมแรงดันไฟฟ้า LDO 3.3V พร้อมเอาต์พุต 1A แรงดันตกคร่อมต่ำ ความแม่นยำสูง การป้องกันกระแสเกินและความร้อน เสถียรด้วยตัวเก็บประจุเซรามิก แพ็คเกจ SOT-223

LD1117S33CTR ตัวควบคุมแรงดันไฟฟ้า LDO 3.3V พร้อมเอาต์พุต 1A แรงดันไฟฟ้าตกคร่อมต่ำ ความแม่นยำสูง การป้องกันกระแสเกินและอุณหภูมิ เสถียรด้วยตัวเก็บประจุเซรามิก แพ็คเกจ SOT-223

และnbsp;

คุณสมบัติ

และbull; แรงดันไฟฟ้าตกคร่อมต่ำ (1 V typ.)

และbull; กระแสไฟขาออกสูงสุด 800 mA SO-8

และbull; แรงดันไฟฟ้าขาออกคงที่: 1.2 V, 1.8 V, 2.5 V, 3.3 V, 5.0 V

และbull; มีรุ่นปรับได้ (VREF = 1.25 V)

และbull; ขีดจำกัดกระแสและอุณหภูมิภายใน

และbull; มีให้เลือกใน andplusmn; 1 % (ที่ 25 anddeg;C) และ 2 % ในช่วงอุณหภูมิเต็ม

และbull; การปฏิเสธแรงดันไฟฟ้า: 75 dB (typ.)

และnbsp;

แอปพลิเคชัน

1. อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค

อุปกรณ์สมาร์ทโฮม: เช่น ปลั๊กอัจฉริยะ Wi-Fi, เซ็นเซอร์, รีโมทคอนโทรล ฯลฯ ใช้เพื่อจ่ายไฟให้กับ MCU หลักและโมดูลเซ็นเซอร์

อุปกรณ์พกพา: เช่น เครื่องเล่น MP3, กรอบรูปดิจิทัล, พัดลมมือถือ ฯลฯ สำหรับการแปลงและควบคุมแรงดันไฟฟ้าสำหรับวงจรปลายน้ำ

อุปกรณ์ต่อพ่วงคอมพิวเตอร์: เช่น พลังงานเสริมบนเมนบอร์ด, ฮับ USB, การ์ดภายใน

2. อุปกรณ์สื่อสารและamp; เครือข่าย

โมดูลเครือข่าย: ให้พลังงานสำหรับคอนโทรลเลอร์ Ethernet และโมดูล Wi-Fi รุ่นก่อนหน้า (ซึ่งมักต้องการไฟ 3.3V)

เราเตอร์/สวิตช์: ให้พลังงานเสริมสำหรับชิปบางตัวบนบอร์ด

โมดูลออปติคัล: ยังใช้ในตัวรับส่งสัญญาณออปติคัลแบบดั้งเดิมบางตัว

3. การควบคุมอุตสาหกรรมและamp; ระบบอัตโนมัติ

บอร์ดควบคุมอุตสาหกรรม: ให้พลังงาน 3.3V สำหรับวงจรตรรกะ, MCUs, op-amps ฯลฯ ใน PLCs และตัวควบคุมอุตสาหกรรม

อินเทอร์เฟซเซ็นเซอร์: เซ็นเซอร์จำนวนมาก (อุณหภูมิ, ความดัน, ความชื้น) ทำงานที่ 3.3V ทำให้ LD1117 เป็นแหล่งพลังงานในอุดมคติ

อุปกรณ์วัดและamp; ทดสอบ: จ่ายไฟให้กับวงจรอะนาล็อกและดิจิทัลในการ์ดและเครื่องมือเก็บข้อมูล

4. อิเล็กทรอนิกส์ยานยนต์ระบบสาระบันเทิงในรถยนต์: จ่ายไฟให้กับส่วนประกอบพลังงานต่ำในอุปกรณ์ต่างๆ เช่น วิทยุ, ระบบนำทาง

โมดูลควบคุมตัวถัง: เช่น ตัวควบคุมหน้าต่าง, ตัวควบคุมที่ปัดน้ำฝน และหน่วย ECU อื่นๆ ที่ต้องการไฟ 3.3V ที่เสถียร

5. ระบบฝังตัวและamp; โครงการ

Arduino Shields: ใช้กันทั่วไปบนโล่เพื่อแปลงแรงดันไฟฟ้าที่สูงกว่า (เช่น 5V หรือ 9V) ลงเป็น 3.3V สำหรับจ่ายไฟให้กับเซ็นเซอร์หรืออุปกรณ์ 3.3V

บอร์ดพัฒนา Raspberry Pi/STM32: ใช้ในบอร์ดขยายหรือโครงการแบบกำหนดเองเพื่อจัดหารางไฟ 3.3V สำหรับส่วนประกอบภายนอก

โครงการ DIY อิเล็กทรอนิกส์: ใช้ในโครงการงานอดิเรกหรือโครงการระดับมืออาชีพเกือบทุกโครงการที่ต้องลดแรงดันไฟฟ้าจากอินพุตเช่น 5V/6V/9V เป็น 3.3V

และnbsp;

คำอธิบาย

LD1117 เป็นตัวควบคุมแรงดันไฟฟ้าตกคร่อมต่ำที่สามารถให้กระแสไฟขาออกได้สูงสุด 800 mA มีให้เลือกแม้ในรุ่นที่ปรับได้ (VREF = 1.25 V) เกี่ยวกับรุ่นคงที่ มีแรงดันไฟฟ้าขาออกดังต่อไปนี้: 1.2 V, 1.8 V, 2.5 V, 3.3 V และ 5.0 V อุปกรณ์นี้มีให้ใน: SOT-223, DPAK, SO-8 และ TO-220 แพ็คเกจติดตั้งบนพื้นผิว SOT 223 และ DPAK ปรับปรุงลักษณะทางความร้อนแม้ว่าจะให้ผลในการประหยัดพื้นที่ที่เกี่ยวข้อง ประสิทธิภาพสูงรับประกันโดยทรานซิสเตอร์ผ่าน NPN ในความเป็นจริงในกรณีนี้ ซึ่งแตกต่างจาก PNP กระแสไฟนิ่งส่วนใหญ่ไหลเข้าสู่โหลด จำเป็นต้องใช้ตัวเก็บประจุขั้นต่ำเพียง 10 andmicro;F เท่านั้นเพื่อความเสถียร

การตัดแต่งบนชิปช่วยให้ตัวควบคุมสามารถเข้าถึงความคลาดเคลื่อนของแรงดันไฟฟ้าขาออกที่แน่นมาก ภายใน andplusmn; 1 % ที่ 25 anddeg;C LD1117 ที่ปรับได้เข้ากันได้กับพินกับพินกับมาตรฐานอื่นๆ ตัวควบคุมแรงดันไฟฟ้าที่ปรับได้ยังคงรักษาประสิทธิภาพที่ดีขึ้นในแง่ของการลดลงและความคลาดเคลื่อน

และnbsp;

ข้อมูล

และnbsp;

การวาด
