รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | ก้าวขึ้นไปก้าวลง | การกำหนดค่าเอาต์พุต: | บวกหรือลบ |
|---|---|---|---|
| ทอพอโลยี: | เจ้าชู้เพิ่ม | ประเภทเอาต์พุต: | ปรับได้ |
| จำนวนเอาต์พุต: | 1 | ||
| เน้น: | USB 2.0 to Ethernet controller,Industrial temperature Ethernet controller,Compact QFN Ethernet controller |
||

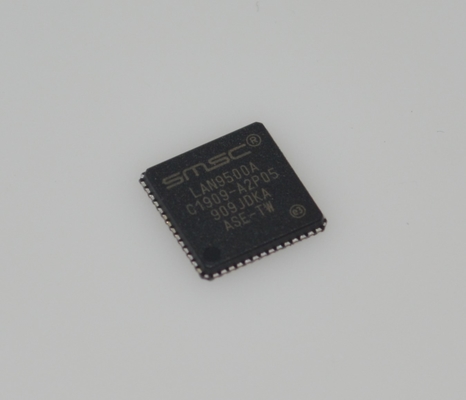

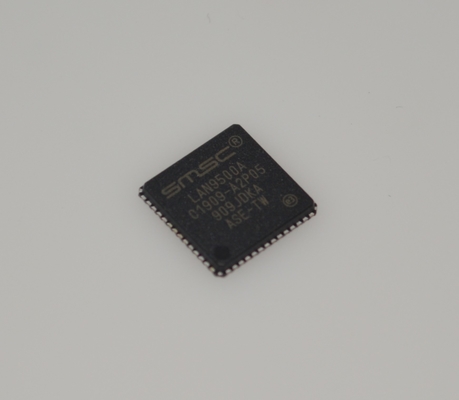

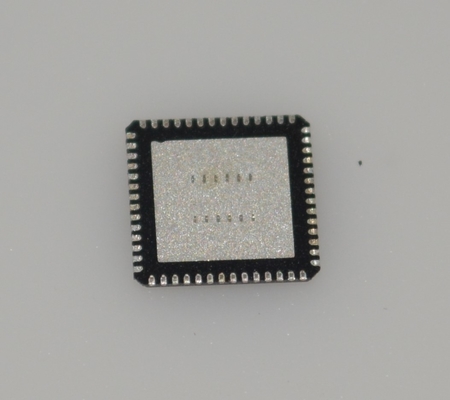

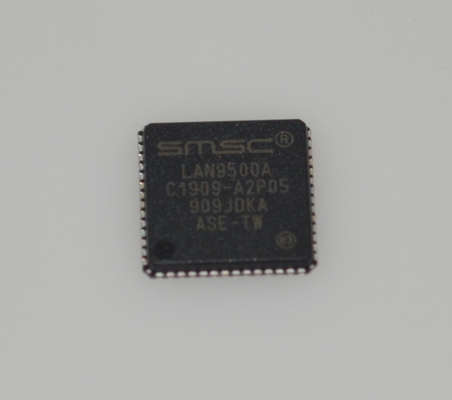

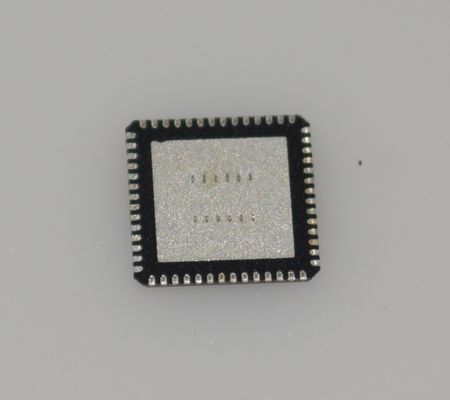

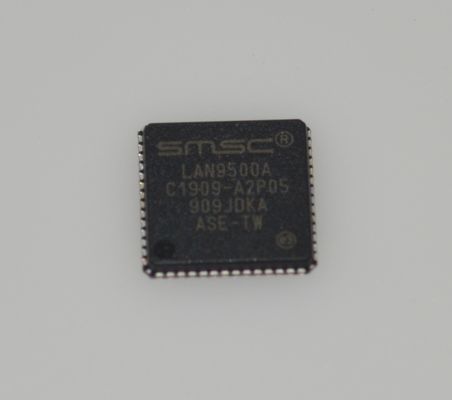

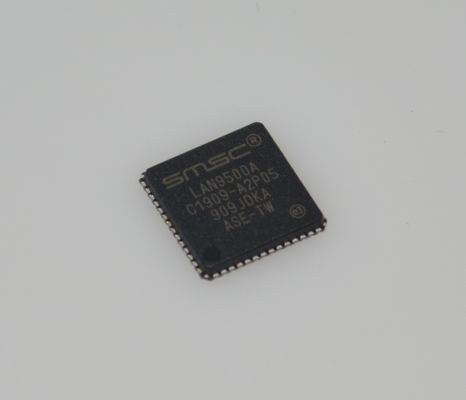

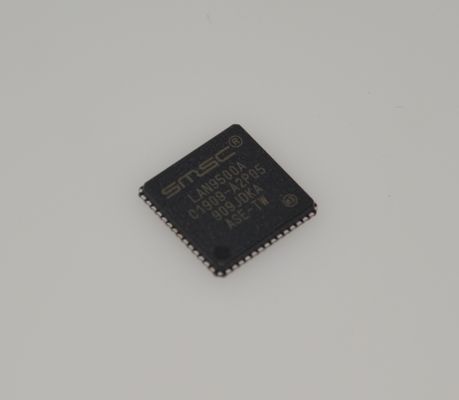

LAN9500A-ABZJ ตัวควบคุม Ethernet 10/100 ขั้นสูง USB 2.0 พร้อม MAC/PHY และ EEPROM ในตัว Hi-Speed 480Mbps, พลังงานต่ำพิเศษ, อุณหภูมิอุตสาหกรรม, ESD ที่ทนทาน และ QFN 36 พินขนาดกะทัดรัดสำหรับการออกแบบแบบฝังตัว
และnbsp;
คุณสมบัติ
และbull; ตัวควบคุมอุปกรณ์ USB
- สอดคล้องกับ Hi อย่างสมบูรณ์
-Speed Universal Serial Bus Specification Revision 2.0
- รองรับโหมด HS (480 Mbps) และ FS (12 Mbps)
- รองรับสี่ปลายทาง
- รองรับคำสั่งเฉพาะของผู้ขาย
- USB 2.0 PHY ในตัว
- รองรับการปลุกระยะไกล
และbull; ตัวควบคุม Ethernet 10/100 ประสิทธิภาพสูง
- สอดคล้องกับ IEEE802.3/802.3u อย่างสมบูรณ์
- Ethernet MAC และ PHY ในตัว
- รองรับ 10BASE-T และ 100BASE-TX
- รองรับ Full- และ half-duplex
- การควบคุมการไหลแบบ Full- และ half-duplex
- การสร้างและการลบ Preamble
- การสร้างและการตรวจสอบ CRC 32 บิตอัตโนมัติ
- การเติมและการลบ Pad payload อัตโนมัติ
- โหมด Loop-back
- รองรับการออฟโหลด checksum TCP/UDP/IP/ICMP
และbull; โหมดการกรองที่อยู่แบบยืดหยุ่น
และndash;หนึ่งที่อยู่ 48 บิตที่สมบูรณ์แบบ
และndash;64 ที่อยู่ multicast ที่กรองด้วยแฮช
และndash;ส่งผ่าน multicast ทั้งหมด
และndash;โหมด Promiscuous
และndash;การกรองแบบผกผัน
และndash;ส่งผ่านทั้งหมดที่เข้ามาพร้อมรายงานสถานะ
และnbsp;
แอปพลิเคชัน
และbull; ระบบฝังตัว
และbull; กล่องรับสัญญาณ
และbull; PVR
และbull; อุปกรณ์ CE
และbull; เครื่องพิมพ์เครือข่าย
และbull; ตัวจำลองพอร์ต USB
และbull; ดองเกิล USB เป็น Ethernet แบบสแตนด์อโลน
และbull; เครื่องมือทดสอบ
และbull; อุตสาหกรรม
และnbsp;
คำอธิบาย
LAN9500A-ABZJ เป็นตัวควบคุม Ethernet 10/100 USB 2.0 ชิปเดียวประสิทธิภาพสูงและบูรณาการสูง ออกแบบมาสำหรับระบบฝังตัว อะแดปเตอร์เครือข่าย และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคหลากหลายประเภทที่ต้องการการเชื่อมต่อเครือข่ายแบบมีสาย
ข้อได้เปรียบหลักของชิปนี้อยู่ที่ การรวมในระดับสูง. มันรวมเอาเลเยอร์ทางกายภาพ USB 2.0 Hi-Speed (PHY), เลเยอร์ทางกายภาพ Ethernet 10/100 (PHY), Ethernet Media Access Controller (MAC) และ EEPROM ในตัวทั้งหมดไว้ในชิปเดียว การออกแบบนี้ช่วยลดความซับซ้อนของวงจรต่อพ่วง ลดจำนวนส่วนประกอบภายนอก จึงช่วยลดต้นทุนระบบโดยรวมและความต้องการพื้นที่แผงวงจรพิมพ์ (PCB) ในขณะเดียวกันก็ช่วยเพิ่มความน่าเชื่อถือในการออกแบบ
LAN9500A รองรับ USB 2.0 และquot;Hi-Speedandquot; อัตราการถ่ายโอนข้อมูล 480 Mbps ทำให้มั่นใจได้ถึงการส่งผ่านข้อมูลเครือข่ายที่รวดเร็วและราบรื่นผ่านอินเทอร์เฟซ USB มีความสามารถในการจัดการพลังงานขั้นสูงสำหรับ การใช้พลังงานต่ำพิเศษ ทำให้เหมาะสำหรับแอปพลิเคชันแบบพกพาและประหยัดพลังงาน นอกจากนี้ อุปกรณ์ยังรองรับ ช่วงอุณหภูมิอุตสาหกรรม (-40anddeg;C ถึง +85anddeg;C) และให้ การป้องกัน ESD แบบฝังตัว ที่แข็งแกร่ง ทำให้สามารถทนต่อสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรงและสภาวะทางไฟฟ้าที่ต้องการ ทำให้มั่นใจได้ถึงความเสถียรและความทนทานสูง แพ็คเกจ QFN 36 พิน ขนาดกะทัดรัดช่วยเพิ่มประสิทธิภาพของแอปพลิเคชันที่มีข้อจำกัดด้านพื้นที่
และnbsp;
ข้อมูล
|
หมวดหมู่
|
และnbsp;
|
|
|
ผู้ผลิต
|
Microchip Technology
|
และnbsp;
|
|
ซีรีส์
|
-
|
และnbsp;
|
|
บรรจุภัณฑ์
|
ถาด
|
และnbsp;
|
|
สถานะชิ้นส่วน
|
ใช้งานอยู่
|
และnbsp;
|
|
DigiKey Programmable
|
ไม่ได้รับการยืนยัน
|
และnbsp;
|
|
โปรโตคอล
|
Ethernet
|
และnbsp;
|
|
ฟังก์ชัน
|
Bridge, USB เป็น Ethernet
|
และnbsp;
|
|
อินเทอร์เฟซ
|
USB
|
และnbsp;
|
|
มาตรฐาน
|
USB 2.0, 10/100 Base-T/TX PHY
|
และnbsp;
|
|
แรงดันไฟฟ้า - จ่าย
|
1.2V, 2.5V, 3.3V
|
และnbsp;
|
|
กระแสไฟ - จ่าย
|
-
|
และnbsp;
|
|
อุณหภูมิในการทำงาน
|
0anddeg;C ~ 70anddeg;C
|
และnbsp;
|
|
แพ็คเกจ / เคส
|
56-VFQFN Exposed Pad
|
และnbsp;
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
56-QFN (8x8)
|
และnbsp;
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
และnbsp;
ภาพวาด
