รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | ก้าวขึ้นไปก้าวลง | การกำหนดค่าเอาต์พุต: | บวกหรือลบ |
|---|---|---|---|
| ทอพอโลยี: | เจ้าชู้เพิ่ม | ประเภทเอาต์พุต: | ปรับได้ |
| จำนวนเอาต์พุต: | 1 | ||
| เน้น: | N-Channel MOSFET 200V 46A TO-220,Logic Level MOSFET Fast Switching,Avalanche Rated MOSFET for Motor |
||

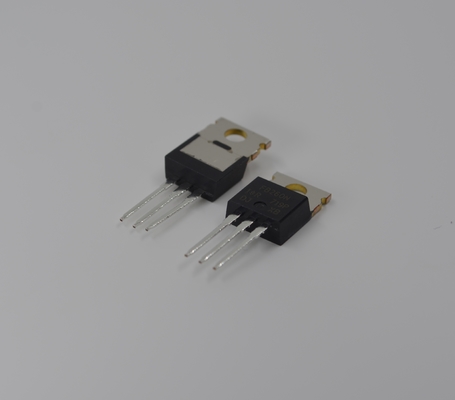

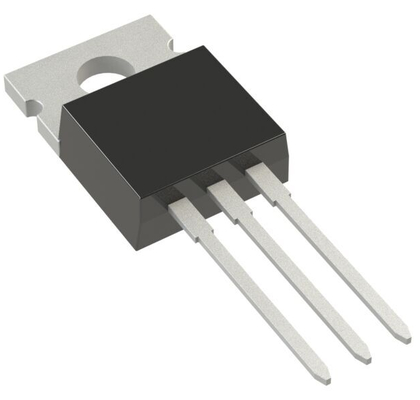

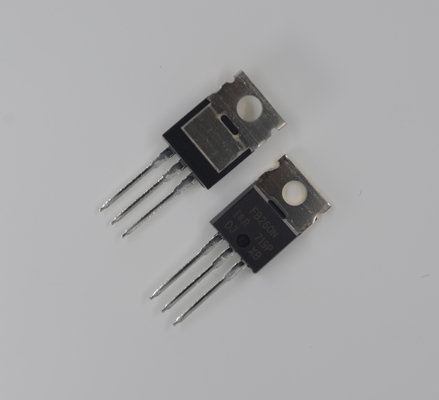

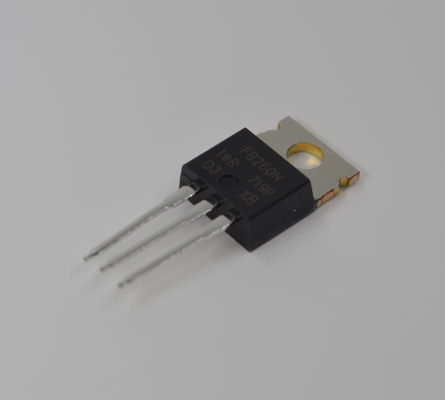

IRFB260NPBF MOSFET ชนิด N-Channel 200V 46A Ultra-Low 19mΩ Rds(on) แพ็คเกจ TO-220 ระดับลอจิก สวิตชิ่งเร็ว ทนทานสูง ได้รับการจัดอันดับ Avalanche สำหรับมอเตอร์และamp; การแปลงพลังงาน
และnbsp;
คุณสมบัติ
1:ความสามารถในการรับแรงดันไฟฟ้าสูง: แรงดันไฟฟ้าระหว่างเดรนกับซอร์ส (Vds) เท่ากับ 200V ทำให้เหมาะสำหรับการใช้งานแรงดันไฟฟ้าสูง เช่น สวิตช์โหมดพลังงาน
ซัพพลาย (หลังจากการแก้ไข AC เช่น 85-265VAC), ไดรฟ์มอเตอร์ และระบบควบคุม
2:การจัดการกระแสไฟฟ้าสูง: กระแสไฟเดรนต่อเนื่อง (Id @ 25anddeg;C) เท่ากับ 46A ทำให้สามารถจัดการกระแสไฟฟ้าสูงและส่งมอบพลังงานที่แข็งแกร่ง
ความสามารถในการประมวลผล
3:การสูญเสียการนำไฟฟ้าต่ำมาก: ความต้านทานในสถานะเปิดระหว่างเดรนกับซอร์สสูงสุด (Rds(on) @ Vgs=10V) เท่ากับ 19mΩ. นี่คือข้อได้เปรียบที่สำคัญที่สุดอย่างหนึ่ง เนื่องจาก Rds(on) ต่ำหมายถึงการสูญเสียพลังงานและการสร้างความร้อนที่ต่ำกว่าในระหว่างการนำไฟฟ้า ซึ่งจะช่วยปรับปรุงประสิทธิภาพโดยรวมของระบบ
4:ไดรฟ์ระดับลอจิก: แรงดันไดรฟ์มาตรฐานเท่ากับ 10V (ลักษณะบางอย่างมีให้ที่ 4V Vgs) ซึ่งบ่งชี้ว่าสามารถขับเคลื่อนได้โดยตรงหรือผ่าน
วงจรไดรเวอร์อย่างง่ายโดยไมโครคอนโทรลเลอร์ (MCU), DSP หรือเอาต์พุตวงจรลอจิก (โดยทั่วไป 5V, 10V, 12V) ทำให้การออกแบบง่ายขึ้น
5:ประสิทธิภาพการสวิตชิ่งที่รวดเร็ว: ลักษณะการสวิตชิ่งที่ยอดเยี่ยม เช่น ประจุเกตต่ำ (Qg) และความเร็วในการสวิตชิ่งที่รวดเร็ว ช่วยลดการสวิตชิ่ง
การสูญเสีย ทำให้เหมาะอย่างยิ่งสำหรับการใช้งานความถี่สูง เช่น สวิตช์โหมดพาวเวอร์ซัพพลาย (SMPS)
6:ความทนทานและความน่าเชื่อถือสูง:
ได้รับการจัดอันดับ Avalanche:
และnbsp; สามารถทนต่อพลังงาน Avalanche ซึ่งหมายความว่ามีโอกาสน้อยที่จะเกิดความเสียหายภายใต้แรงดันไฟฟ้าที่สูงเกินไปที่เกิดจากโหลดอุปนัยในระหว่างการปิดเครื่อง ทำให้มั่นใจได้ถึงความน่าเชื่อถือสูง
และnbsp; แพ็คเกจ TO-220FN ที่ใช้งานได้จริง มอบความแข็งแรงทางกลที่ดีและอำนวยความสะดวกในการจัดการความร้อนอย่างมีประสิทธิภาพด้วยฮีทซิงก์
7:บรรจุภัณฑ์ที่เป็นมิตรต่อสิ่งแวดล้อม: ผลิตภัณฑ์เป็นไปตามมาตรฐาน RoHS และปราศจากสารอันตราย เช่น ตะกั่ว
และnbsp;
การใช้งาน
ตัวแปลง DC-DC ความถี่สูง
ปราศจากสารตะกั่ว
และnbsp;
คำอธิบาย
1:สวิตช์โหมดพาวเวอร์ซัพพลาย (SMPS) โดยเฉพาะอย่างยิ่งการแก้ไขตัวประกอบกำลัง (PFC) และตัวแปลง DC-DC
2:ไดรฟ์มอเตอร์และระบบควบคุม (เช่น มอเตอร์อุตสาหกรรม, ESC โดรน)
3:อินเวอร์เตอร์ DC-AC กำลังสูง (เช่น อินเวอร์เตอร์พลังงานแสงอาทิตย์)
4:การสวิตชิ่งกระแสไฟสูงและการสวิตชิ่งโหลด
และnbsp;
และnbsp;
ข้อมูล
|
หมวดหมู่
|
และnbsp;
|
|
|
ผู้ผลิต
|
และnbsp;
|
|
|
ซีรีส์
|
และnbsp;
|
|
|
บรรจุภัณฑ์
|
หลอด
|
และnbsp;
|
|
สถานะชิ้นส่วน
|
ใช้งานอยู่
|
และnbsp;
|
|
ประเภท FET
|
และnbsp;
|
|
|
เทคโนโลยี
|
และnbsp;
|
|
|
แรงดันไฟฟ้าระหว่างเดรนกับซอร์ส (Vdss)
|
200 V
|
และnbsp;
|
|
กระแสไฟ - เดรนต่อเนื่อง (Id) @ 25anddeg;C
|
และnbsp;
|
|
|
แรงดันไดรฟ์ (Max Rds On, Min Rds On)
|
10V
|
และnbsp;
|
|
Rds On (สูงสุด) @ Id, Vgs
|
40mOhm @ 34A, 10V
|
และnbsp;
|
|
Vgs(th) (สูงสุด) @ Id
|
4V @ 250andmicro;A
|
และnbsp;
|
|
ประจุเกต (Qg) (สูงสุด) @ Vgs
|
220 nC @ 10 V
|
และnbsp;
|
|
Vgs (สูงสุด)
|
และplusmn;20V
|
และnbsp;
|
|
ความจุอินพุต (Ciss) (สูงสุด) @ Vds
|
4220 pF @ 25 V
|
และnbsp;
|
|
คุณสมบัติ FET
|
-
|
และnbsp;
|
|
การกระจายพลังงาน (สูงสุด)
|
380W (Tc)
|
และnbsp;
|
|
อุณหภูมิในการทำงาน
|
-55anddeg;C ~ 175anddeg;C (TJ)
|
และnbsp;
|
|
เกรด
|
-
|
และnbsp;
|
|
คุณสมบัติ
|
-
|
และnbsp;
|
|
ประเภทการติดตั้ง
|
ทะลุรู
|
และnbsp;
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
TO-220AB
|
และnbsp;
|
|
แพ็คเกจ / เคส
|
และnbsp;
|
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
และnbsp;
ภาพวาด
