รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | ก้าวขึ้นไปก้าวลง | การกำหนดค่าเอาต์พุต: | บวกหรือลบ |
|---|---|---|---|
| ทอพอโลยี: | เจ้าชู้เพิ่ม | ประเภทเอาต์พุต: | ปรับได้ |
| จำนวนเอาต์พุต: | 1 | ||
| เน้น: | INA139NA high-side current monitor,SC70 package current shunt monitor,bidirectional current monitor 3k gain |
||

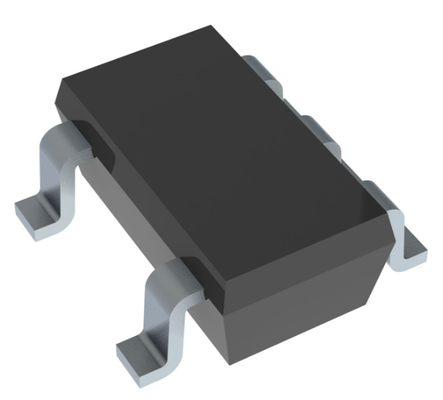

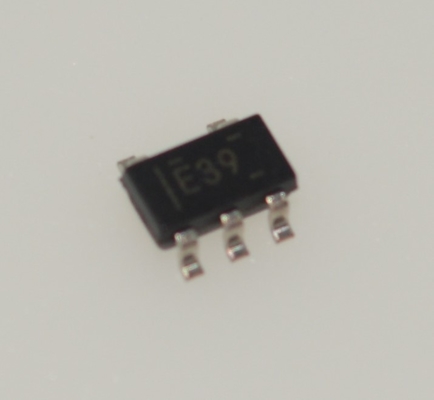

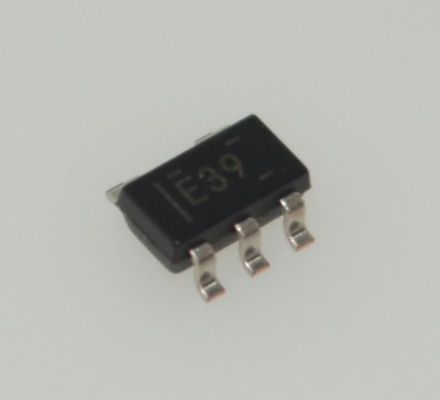

INA139NA/3K ตัวตรวจสอบกระแสไฟด้านสูง คุณสมบัติความแม่นยำสูง แหล่งจ่ายไฟกว้าง 2.7-36V ออฟเซ็ตต่ำ 90andmicro;V +85anddeg;C การให้คะแนน เกน 3k คงที่ แพ็คเกจ SC70 การทำงานแบบสองทิศทางและประสิทธิภาพ DC ที่ยอดเยี่ยม
andnbsp;
คุณสมบัติ
andbull; วงจรวัดกระแสไฟด้านสูงแบบ Unipolar ที่สมบูรณ์
andbull; ช่วงแหล่งจ่ายไฟและโหมดทั่วไปกว้าง
andbull; INA139: 2.7 V ถึง 40 V
andbull; INA169: 2.7 V ถึง 60 V
andbull; แรงดันไฟฟ้าโหมดทั่วไปของอินพุตและแหล่งจ่ายไฟอิสระ
andbull; การตั้งค่าเกนตัวต้านทานเดี่ยว
andbull; กระแสไฟนิ่งต่ำ: 60 andmicro;A (โดยทั่วไป)
andbull; แพ็คเกจ 5 พิน, SOT-23
andnbsp;
แอปพลิเคชัน
andbull; การวัดกระแสไฟ Shunt:
andnbsp; andndash; ยานยนต์, โทรศัพท์, คอมพิวเตอร์
andbull; ระบบพกพาและแบตเตอรี่สำรอง
andbull; เครื่องชาร์จแบตเตอรี่
andbull; การจัดการพลังงาน
andbull; โทรศัพท์มือถือ
andbull; แหล่งกระแสไฟที่แม่นยำ
andnbsp;
คำอธิบาย
INA139 และ INA169 เป็นตัวตรวจสอบกระแสไฟ shunt ด้านสูงแบบ unipolar ช่วงแรงดันไฟฟ้าโหมดทั่วไปของอินพุตที่กว้าง ความเร็วสูง กระแสไฟนิ่งต่ำ และแพ็คเกจ SOT-23 ขนาดเล็ก ทำให้สามารถใช้งานได้หลากหลาย
แรงดันไฟฟ้าโหมดทั่วไปของอินพุตและแหล่งจ่ายไฟเป็นอิสระและสามารถอยู่ในช่วง 2.7 V ถึง 40 V สำหรับ INA139 และ 2.7 V ถึง 60 V สำหรับ INA169 กระแสไฟนิ่งมีเพียง 60 andmicro;A ซึ่งอนุญาตให้เชื่อมต่อแหล่งจ่ายไฟกับด้านใดด้านหนึ่งของการวัดกระแสไฟ shunt โดยมีข้อผิดพลาดน้อยที่สุด
อุปกรณ์จะแปลงแรงดันไฟฟ้าอินพุตที่แตกต่างเป็นเอาต์พุตกระแสไฟ กระแสไฟนี้จะถูกแปลงกลับเป็นแรงดันไฟฟ้าด้วยตัวต้านทานโหลดภายนอกที่ตั้งค่าเกนใดๆ ตั้งแต่ 1 ถึงมากกว่า 100 แม้ว่าจะออกแบบมาสำหรับการวัดกระแสไฟ shunt แต่ circuit ก็เชิญชวนให้มีการใช้งานที่สร้างสรรค์ในการวัดและการเปลี่ยนระดับ
ทั้ง INA139 และ INA169 มีอยู่ในแพ็คเกจ SOT-23 5 พิน อุปกรณ์ INA139 ถูกระบุสำหรับช่วงอุณหภูมิ andndash;40anddeg;C ถึง +125anddeg;C และ INA169 ถูกระบุตั้งแต่ andndash;40anddeg;C ถึง +85anddeg;C
andnbsp;
ข้อมูล
|
หมวดหมู่
|
andnbsp;
|
|
|
ผู้ผลิต
|
Texas Instruments
|
andnbsp;
|
|
ซีรีส์
|
-
|
andnbsp;
|
|
บรรจุภัณฑ์
|
เทปและรีล (TR)
เทปตัด (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
สถานะชิ้นส่วน
|
ใช้งานอยู่
|
andnbsp;
|
|
ฟังก์ชัน
|
ตัวตรวจสอบกระแสไฟ
|
andnbsp;
|
|
วิธีการตรวจจับ
|
ด้านสูง
|
andnbsp;
|
|
ความแม่นยำ
|
andplusmn;0.5%
|
andnbsp;
|
|
แรงดันไฟฟ้า - อินพุต
|
2.7V ~ 40V
|
andnbsp;
|
|
กระแสไฟ - เอาต์พุต
|
-
|
andnbsp;
|
|
อุณหภูมิในการทำงาน
|
-40anddeg;C ~ 125anddeg;C (TA)
|
andnbsp;
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
andnbsp;
|
|
แพ็คเกจ / เคส
|
SC-74A, SOT-753
|
andnbsp;
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
SOT-23-5
|
andnbsp;
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
andnbsp;
การวาด
