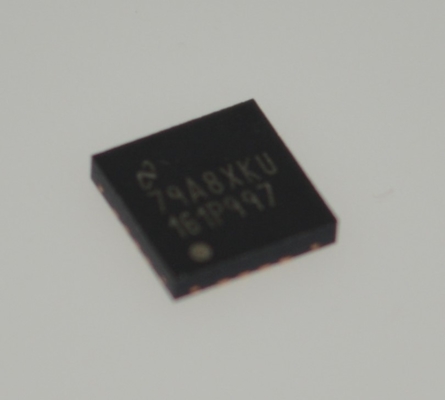

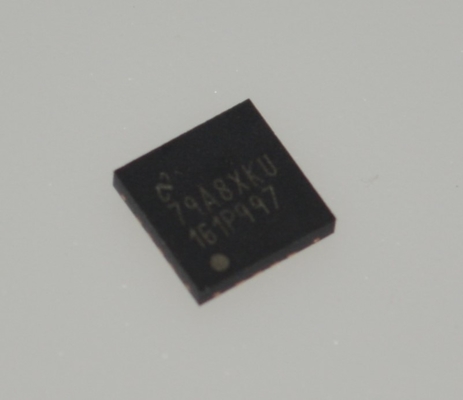

DAC161P997CISQ/NOPB 16 บิท โปรแกรมได้แบบลุป-พลังงาน 4-20mA DAC ความแม่นยําสูง-พลังงานต่ํา การปรับขนาดดิจิตอล HART รองรับ ความแข็งแกร่ง ± 40V การป้องกันความผิดพลาด โซลูชั่นอัตโนมัติอุตสาหกรรม

DAC161P997CISQ/NOPB DAC 16 บิตแบบตั้งโปรแกรมได้ใช้พลังงานแบบวนรอบ 4-20mA DAC ความแม่นยำสูง พลังงานต่ำ การสอบเทียบแบบดิจิทัล เข้ากันได้กับ HART โซลูชันระบบอัตโนมัติอุตสาหกรรมป้องกันข้อผิดพลาด +40V

และnbsp;

คุณสมบัติ

ความเชิงเส้น 16 บิต

อินเทอร์เฟซแบบสายเดียว (SWlF) พร้อมการจับมือ

การส่งข้อมูลดิจิทัล (ไม่สูญเสียความเที่ยงตรง)

เงื่อนไขการเปิดเครื่องแบบตั้งโปรแกรมได้ด้วยพิน

ปรับตัวเองตามอัตราข้อมูลอินพุต

การตรวจจับและรายงานข้อผิดพลาดของลูป

ระดับข้อผิดพลาดกระแสไฟขาออกที่ตั้งโปรแกรมได้

ไม่มีส่วนประกอบความแม่นยำภายนอก

อินเทอร์เฟซง่ายๆ กับ HART Modulator

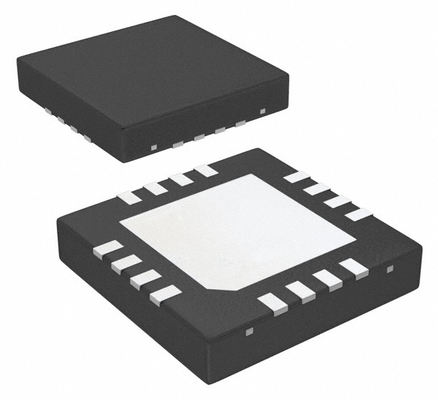

แพ็คเกจขนาดเล็ก: WQFN-16 (4 x 4 มม., 0.5 มม.Pitch)

ข้อมูลจำเพาะหลัก

และnbsp;และnbsp;-Output Current TempCo: 29 ppmFS/และองศา;C (สูงสุด)

และnbsp;และnbsp;-Long-Term Output Current Drift: 90 ppmFS(TyP)

และnbsp; -INL: 3.3/-2.1 และmu;A(สูงสุด)

และnbsp; -กระแสไฟทั้งหมด: 190 และmu;A (สูงสุด)

และnbsp;

แอปพลิเคชัน

เครื่องส่งสัญญาณลูปกระแสไฟสองสาย, 4-20 mA

การควบคุมกระบวนการทางอุตสาหกรรม

การควบคุมแอคทูเอเตอร์

ระบบอัตโนมัติในโรงงาน

ระบบอัตโนมัติในอาคาร
เครื่องมือวัดความแม่นยำ

ระบบจัดเก็บข้อมูล
ระบบทดสอบ

และnbsp;

คำอธิบาย

DAC161P997 เป็นตัวแปลงดิจิทัลเป็นอนาล็อก 16 บิตและเดลต้า (DAC) สำหรับการส่งกระแสไฟขาออกแบบอะนาล็อกผ่านลูปกระแสไฟมาตรฐานอุตสาหกรรม 4-20 mA ให้ความแม่นยำ 16 บิตพร้อมค่าสัมประสิทธิ์อุณหภูมิกระแสไฟขาออกต่ำ (29ppm/C) และการดริฟท์กระแสไฟขาออกในระยะยาวที่ดีเยี่ยม (90 ppmFS) ในขณะที่ใช้พลังงานน้อยกว่า 190 และmu;A

การเชื่อมโยงข้อมูลไปยัง DAC161P997 คือ Single Wire และnbsp;Interface(SWF) ซึ่งช่วยให้สามารถถ่ายโอนข้อมูลเซ็นเซอร์ในรูปแบบดิจิทัลผ่านขอบเขตการแยกโดยใช้องค์ประกอบการแยกเดียว DAC161P997 และ#39;S; อินพุตดิจิทัลเข้ากันได้กับหม้อแปลงแยกมาตรฐานและออปโตคัปเปลอร์ และnbsp;คุณสมบัติการตรวจจับข้อผิดพลาดและการจับมือภายในโปรโตคอล SWF ช่วยให้มั่นใจได้ถึงการสื่อสารที่ปราศจากข้อผิดพลาดและnbsp;ข้ามขอบเขตการแยก สำหรับแอปพลิเคชันที่ไม่จำเป็นต้องมีการแยก DAC161P997 จะเชื่อมต่อโดยตรงกับไมโครคอนโทรลเลอร์

ไดรฟ์ลูปของ DAC161P997 เชื่อมต่อกับและnbsp;HART (Highway Addressable Remote Transducer) และnbsp;modulator ทำให้สามารถฉีดข้อมูลดิจิทัลที่ปรับเปลี่ยน FSK ลงในลูปกระแสไฟ 4-20 mA การรวมกันของข้อมูลจำเพาะและคุณสมบัติเหล่านี้ทำให้ DAC161P997 เหมาะสำหรับเครื่องส่งสัญญาณอุตสาหกรรมแบบ 2 และ 4 สาย

DAC161P997 มีอยู่ในแพ็คเกจ WQFN และnbsp;16 ขา และระบุในช่วงอุณหภูมิอุตสาหกรรมที่ขยายออกไปตั้งแต่ -40 และ#39;C ถึง 105 และองศา;C

และnbsp;

ข้อมูล

และnbsp;

การวาด
