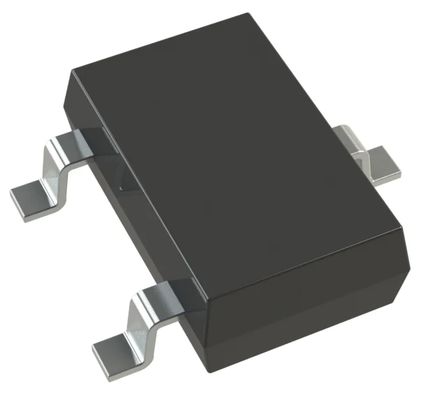

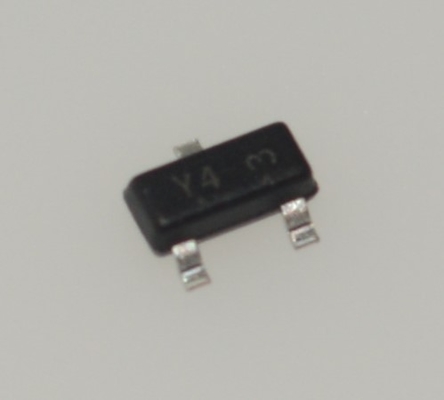

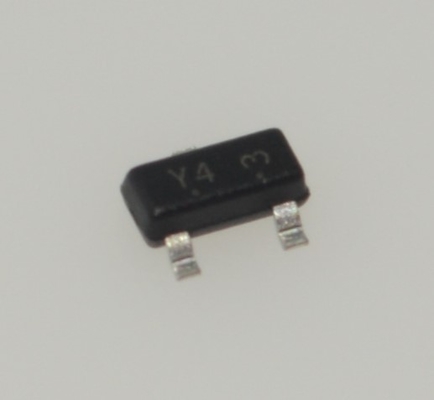

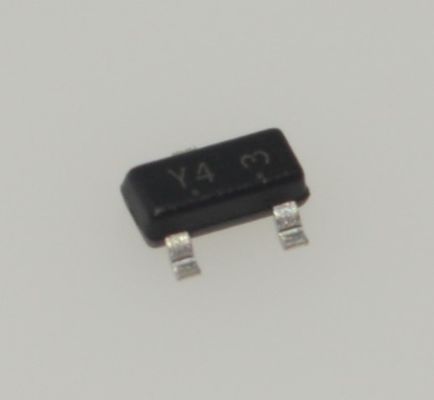

BZX84C15LT3G 15V ซีเนอร์ไดโอด SOT-23 225mW กระแสไฟรั่วต่ำ เสถียรภาพสูง ป้องกันไฟกระชาก ปราศจากฮาโลเจน บรรจุแบบเทปและรีล เหมาะสำหรับ PCB ที่มีข้อจำกัดด้านพื้นที่

BZX84C15LT3G 15V Zener SOT-23 225mW กระแสไฟรั่วต่ำ เสถียรภาพสูง ป้องกันไฟกระชาก ปราศจากฮาโลเจน บรรจุภัณฑ์แบบเทปและรีล เหมาะสำหรับ PCB ที่มีพื้นที่จำกัด

คุณสมบัติ

• พิกัด 250 mW บนบอร์ด FR−4 หรือ FR−5

• ช่วงแรงดันไฟฟ้า Zener Breakdown − 2.4 V ถึง 75 V

• แพ็คเกจออกแบบมาเพื่อการประกอบบอร์ดแบบอัตโนมัติที่ดีที่สุด

• ขนาดแพ็คเกจเล็กสำหรับแอปพลิเคชันที่มีความหนาแน่นสูง

• พิกัด ESD Class 3 (> 16 kV) ต่อ Human Body Model

• มีซีรีส์ความคลาดเคลื่อนต่ำ (ดูหน้า 4)

• คำนำหน้า SZ สำหรับยานยนต์และแอปพลิเคชันอื่นๆ ที่ต้องการข้อกำหนดการเปลี่ยนแปลงไซต์และการควบคุมที่ไม่เหมือนใคร ได้รับการรับรอง AEC−Q101 และ PPAP Capable

• อุปกรณ์เหล่านี้ปราศจากสารตะกั่วและเป็นไปตามมาตรฐาน RoHS

แอปพลิเคชัน

1: การหนีบแรงดันไฟฟ้าและการป้องกันแรงดันไฟฟ้าเกิน: ใช้เพื่อป้องกันขาอินพุตที่ละเอียดอ่อนของวงจรรวม (IC) หรือ MOSFET จากความเสียหายที่เกิดจาก

การคายประจุไฟฟ้าสถิต (ESD), ไฟกระชาก หรือแรงดันไฟฟ้าเกินโดยไม่ได้ตั้งใจ

2“การอ้างอิงแรงดันไฟฟ้า: ให้แรงดันอ้างอิงที่เรียบง่ายและเสถียรสำหรับวงจรต่างๆ เช่น ADC (ตัวแปลงอนาล็อกเป็นดิจิทัล), DAC (ตัวแปลงดิจิทัลเป็นอนาล็อก

ตัวแปลง) หรือตัวเปรียบเทียบแรงดันไฟฟ้า

3: การตัดรูปคลื่น: การแปลงคลื่นไซน์หรือรูปคลื่นอื่นๆ ให้เป็นคลื่นสี่เหลี่ยมโดยประมาณ

4: การควบคุมแหล่งจ่ายไฟ: ทำหน้าที่เป็นตัวควบคุมแรงดันไฟฟ้าอย่างง่ายในวงจรแหล่งจ่ายไฟที่ไม่แม่นยำและมีกระแสไฟต่ำ

คำอธิบาย

1: แรงดันไฟฟ้า Zener:

ค่าที่ระบุ: 15V

นี่คือพารามิเตอร์สำคัญที่บ่งบอกถึงแรงดันอ้างอิงที่เสถียร ในการใช้งานจริง มีช่วงความคลาดเคลื่อน

สำหรับ BZX84C15LT3G ความคลาดเคลื่อนของแรงดันไฟฟ้า Zener คือ ±5%. ซึ่งหมายความว่าภายใต้เงื่อนไขการทดสอบเฉพาะ แรงดันไฟฟ้าควบคุมจริงมักจะอยู่ระหว่าง

ระหว่าง 14.25V และ 15.75V.

2: การกระจายกำลัง:

การกระจายกำลังต่อเนื่องสูงสุด: 350 mW

นี่คือขีดจำกัดที่สำคัญที่กำหนดกำลังไฟสูงสุดที่ไดโอดสามารถจัดการได้อย่างปลอดภัย (กำลังไฟ = แรงดันไฟฟ้า Zener × กระแสไฟฟ้า Zener) การออกแบบวงจร

ต้องตรวจสอบให้แน่ใจว่ากระแสไฟที่ใช้งานไม่ทำให้การกระจายกำลังเกินค่านี้ มิฉะนั้นไดโอดอาจร้อนเกินไปและเสียหาย

3: แพ็คเกจ:

SOT-23

นี่คือแพ็คเกจแบบติดตั้งบนพื้นผิวขนาดเล็ก 3 พินทั่วไป เหมาะสำหรับการออกแบบ PCB ที่มีความหนาแน่นสูง

4: เทคโนโลยี:

ชิปเดี่ยว: ซึ่งแตกต่างจากแพ็คเกจไดโอดคู่บางตัว แพ็คเกจ SOT-23 ของ BZX84C15LT3G มีเพียงไดโอด Zener ตัวเดียว

5: ลักษณะเฉพาะ:

ลักษณะการแตกตัวที่คมชัดมาก: บ่งบอกถึงประสิทธิภาพการควบคุมแรงดันไฟฟ้าที่ดี

กระแสไฟรั่วต่ำ: กระแสไฟรั่วกลับมีขนาดเล็กมากเมื่อแรงดันไฟฟ้าต่ำกว่าแรงดันไฟฟ้า Zener

อิมพีแดนซ์ต่ำ: มีลักษณะการตอบสนองแบบไดนามิกที่ดี

ข้อมูล

ภาพวาด

ข้อได้เปรียบของเรา:โทรศัพท์, PDA, คอมพิวเตอร์โน้ตบุ๊ก

• ผลิตภัณฑ์คุณภาพสูง --- ข้อเสนอของเราเป็นของใหม่และเป็นของแท้ 100%, ROHS
• ราคาที่แข่งขันได้ --- ช่องทางการจัดซื้อที่ดีพร้อมราคาที่ดี
• บริการระดับมืออาชีพ --- การทดสอบคุณภาพอย่างเข้มงวดก่อนการจัดส่ง และบริการหลังการขายที่สมบูรณ์แบบหลังจากการซื้อ
• สินค้าคงคลังเพียงพอ --- ด้วยการสนับสนุนจากทีมจัดซื้อที่แข็งแกร่งของเรา
• จัดส่งรวดเร็ว --- เราจะจัดส่งสินค้าภายใน 1-3 วันทำการหลังจากยืนยันการชำระเงิน

ต้องแน่ใจว่าจะตอบสนองความต้องการของคุณสำหรับส่วนประกอบทุกชนิด ^_^


รายการสินค้า
จัดหาชุดส่วนประกอบอิเล็กทรอนิกส์ เซมิคอนดักเตอร์ครบวงจร ส่วนประกอบแบบแอคทีฟและพาสซีฟ เราสามารถช่วยคุณรับทั้งหมดสำหรับ bom ของ PCB ได้ กล่าวโดยสรุป คุณสามารถรับโซลูชันแบบครบวงจรได้ที่นี่


ข้อเสนอรวมถึง:
วงจรรวม, IC หน่วยความจำ, ไดโอด, ทรานซิสเตอร์, ตัวเก็บประจุ, ตัวต้านทาน, วาริสเตอร์, ฟิวส์, ทริมเมอร์ & โพเทนชิโอมิเตอร์, หม้อแปลงไฟฟ้า, แบตเตอรี่, สายเคเบิล, รีเลย์, สวิตช์, ขั้วต่อ, เทอร์มินอลบล็อก, คริสตัล & ออสซิลเลเตอร์, ตัวเหนี่ยวนำ, เซ็นเซอร์, หม้อแปลงไฟฟ้า, ไดรเวอร์ IGBT, LED, LCD, ตัวแปลง, PCB (แผงวงจรพิมพ์), PCBA (ชุดประกอบ PCB)

แข็งแกร่งในแบรนด์:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, ฯลฯ
