รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | ก้าวขึ้นไปก้าวลง | การกำหนดค่าเอาต์พุต: | บวกหรือลบ |
|---|---|---|---|
| ทอพอโลยี: | เจ้าชู้เพิ่ม | ประเภทเอาต์พุต: | ปรับได้ |
| จำนวนเอาต์พุต: | 1 | ||
| เน้น: | N-Channel Logic Level MOSFET 60V,SOT-23 Package MOSFET 2.5A,AEC-Q101 Qualified MOSFET Fast Switching |
||

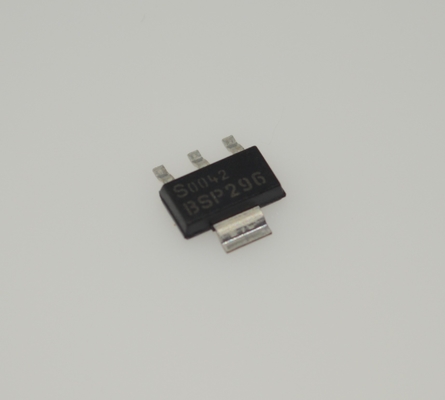

BSP296NH6327XTSA1 MOSFET ระดับลอจิก N-Channel 60V 2.5A แพ็คเกจ SOT-23 Ultra-Low 85mΩ Rds(on) 4V Vgs(th) สวิตชิ่งเร็ว ทดสอบ Rg 100% RoHS Compliant AEC-Q101 Qualified
andnbsp;
คุณสมบัติ
andbull; N-channel
andbull; โหมด Enhancement
andbull; ระดับลอจิก (4.5V rated)
andbull; ได้รับการจัดอันดับ Avalanche
andbull; ผ่านการรับรองตาม AEC Q101
andbull; ปราศจากสารตะกั่ว 100%; เป็นไปตามมาตรฐาน RoHS
andbull; ปราศจากฮาโลเจนตามมาตรฐาน IEC61249-2-21
andnbsp;
การใช้งาน
1: อุปกรณ์อิเล็กทรอนิกส์ยานยนต์
มอเตอร์ไดรฟ์ (ยกกระจก, ที่ปัดน้ำฝน, ควบคุมพัดลม)
โมดูลการจัดการพลังงาน (สวิตช์โหลด, ตัวแปลง DC-DC)
2: การควบคุมอุตสาหกรรม
โมดูลเอาต์พุต PLC, ไดรฟ์รีเลย์
การสลับพลังงานอุปกรณ์พกพา
3: อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค
ระบบจัดการแบตเตอรี่ (ควบคุมการชาร์จ/ดิสชาร์จ)
วงจรขับ LED
4: อุปกรณ์สื่อสาร
สวิตช์กระจายพลังงาน, วงจรป้องกันอินเทอร์เฟซ
andnbsp;
คำอธิบาย
1: พารามิเตอร์ทางไฟฟ้า
แรงดันไฟฟ้า Drain-Source (VDS): 60V
กระแสไฟ Drain ต่อเนื่อง (ID): 2.5A
ความต้านทาน On-Resistance (Rds(on)): Ultra-low 85mΩ (@Vgs=10V)
แรงดันเกณฑ์เกต (Vgs(th)): 2-4V (เข้ากันได้กับระดับลอจิก)
ความเร็วในการสวิตชิ่ง: ความสามารถในการสวิตชิ่งที่รวดเร็ว ลดการสูญเสียจากการสวิตชิ่ง
2: บรรจุภัณฑ์และamp; การรับรอง

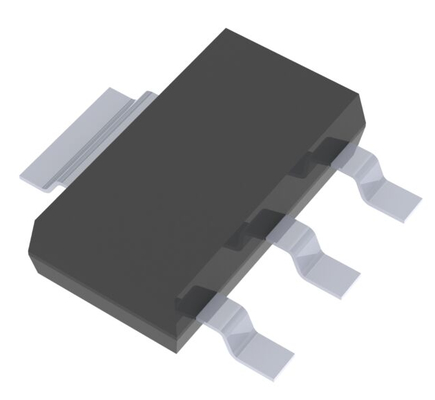

แพ็คเกจ: SOT-23 (3-pin) ประหยัดพื้นที่ PCB
การรับรองคุณภาพ: ได้รับการรับรองความน่าเชื่อถือระดับยานยนต์ AEC-Q101
มาตรฐานการทดสอบ: ทดสอบความต้านทานเกต (Rg) 100% เพื่อความสม่ำเสมอ
การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม: เป็นไปตามมาตรฐาน RoHS, การออกแบบปราศจากสารตะกั่ว
3: ข้อดีด้านประสิทธิภาพ
ไดรฟ์ระดับลอจิก: สามารถขับเคลื่อนได้โดยตรงโดย MCUs (3.3V/5V) โดยไม่ต้องเปลี่ยนระดับ
การสูญเสียการนำไฟฟ้าต่ำ: 85mΩ Rds(on) ลดการสูญเสียพลังงานอย่างมาก
เสถียรภาพของอุณหภูมิ: ช่วงอุณหภูมิการทำงานตั้งแต่ -55anddeg;C ถึง +150anddeg;C เหมาะสำหรับสภาพแวดล้อมที่รุนแรง
andnbsp;
ข้อมูล
|
หมวดหมู่
|
andnbsp;
|
|
|
Mfr
|
andnbsp;
|
|
|
ซีรีส์
|
andnbsp;
|
|
|
บรรจุภัณฑ์
|
Tape andamp; Reel (TR)
Cut Tape (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
สถานะชิ้นส่วน
|
ใช้งาน
|
andnbsp;
|
|
ประเภท FET
|
andnbsp;
|
|
|
เทคโนโลยี
|
andnbsp;
|
|
|
แรงดันไฟฟ้า Drain to Source (Vdss)
|
100 V
|
andnbsp;
|
|
กระแสไฟ - Drain ต่อเนื่อง (Id) @ 25anddeg;C
|
andnbsp;
|
|
|
แรงดันไดรฟ์ (Max Rds On, Min Rds On)
|
4.5V, 10V
|
andnbsp;
|
|
Rds On (Max) @ Id, Vgs
|
600mOhm @ 1.2A, 10V
|
andnbsp;
|
|
Vgs(th) (Max) @ Id
|
1.8V @ 100andmicro;A
|
andnbsp;
|
|
ประจุเกต (Qg) (Max) @ Vgs
|
6.7 nC @ 10 V
|
andnbsp;
|
|
Vgs (Max)
|
andplusmn;20V
|
andnbsp;
|
|
ความจุอินพุต (Ciss) (Max) @ Vds
|
152.7 pF @ 25 V
|
andnbsp;
|
|
คุณสมบัติ FET
|
-
|
andnbsp;
|
|
การกระจายพลังงาน (สูงสุด)
|
1.8W (Ta)
|
andnbsp;
|
|
อุณหภูมิในการทำงาน
|
-55anddeg;C ~ 150anddeg;C (TJ)
|
andnbsp;
|
|
เกรด
|
ยานยนต์
|
andnbsp;
|
|
คุณสมบัติ
|
AEC-Q101
|
andnbsp;
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
andnbsp;
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
PG-SOT223-4
|
andnbsp;
|
|
แพ็คเกจ / เคส
|
andnbsp;
|
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
andnbsp;
ภาพวาด
