รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | ก้าวขึ้นไปก้าวลง | การกำหนดค่าเอาต์พุต: | บวกหรือลบ |
|---|---|---|---|
| ทอพอโลยี: | เจ้าชู้เพิ่ม | ประเภทเอาต์พุต: | ปรับได้ |
| จำนวนเอาต์พุต: | 1 | ||
| เน้น: | ADC 12 บิท RF-sampling กับ JESD204B,3.2 dualGSPS ADC สําหรับการทํางานหลายแบนด์,ADC พลังงานต่ําสุดที่มีความกว้างของแบนด์วิท |
||

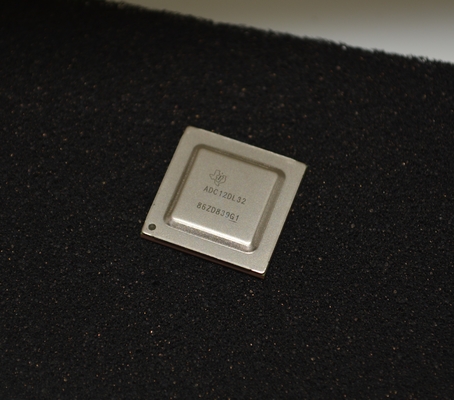

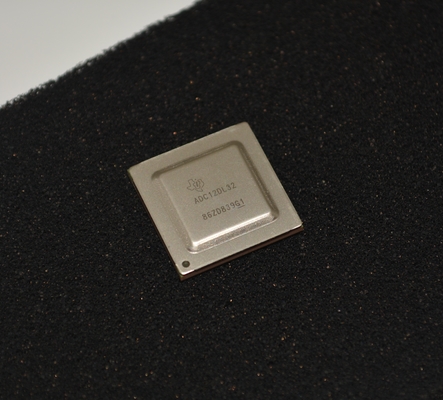

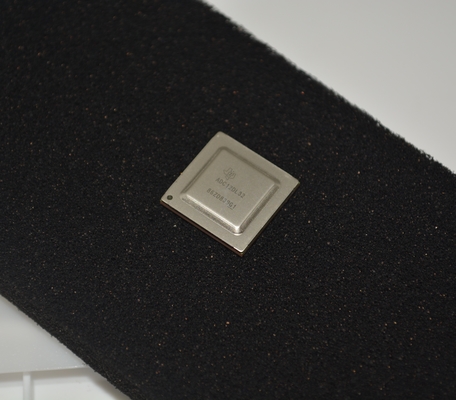

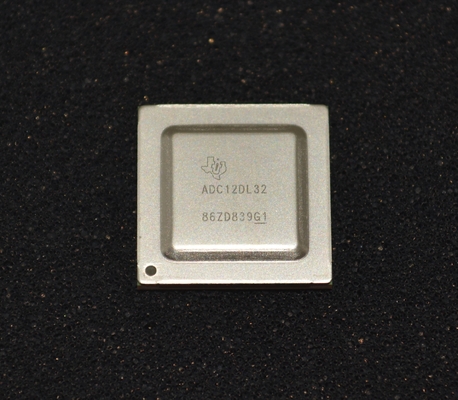

ADC12DL3200ACF RF-Sampling ADC ความละเอียด 12 บิต ช่องสัญญาณคู่ 3.2GSPS อัตรา 6.4GBaud อินเทอร์เฟซ JESD204B การทำงานแบบหลายย่านความถี่ พลังงานต่ำพิเศษ แบนด์วิดท์อนาล็อกกว้าง การแปลงสัญญาณลงแบบดิจิทัลในตัว
และnbsp;
คุณสมบัติ
และbull; แกน ADC:
และnbsp; และndash; ความละเอียด 12 บิต
และnbsp; และndash; สูงสุด 6.4 GSPS ในโหมดช่องสัญญาณเดียว
และnbsp; และndash; สูงสุด 3.2 GSPS ในโหมดช่องสัญญาณคู่
และbull; Dither ภายในสำหรับฮาร์มอนิกที่มีขนาดต่ำและลำดับสูง
และbull; อินเทอร์เฟซ LVDS ที่มีความหน่วงต่ำ:
และnbsp; และndash; ความหน่วงรวม: และlt; 10 ns
และnbsp; และndash; สูงสุด 48 คู่ข้อมูลที่ 1.6 Gbps
และnbsp; และndash; นาฬิกาข้อมูล DDR สี่ตัว
และnbsp; และndash; สัญญาณ Strobe ช่วยลดความซับซ้อนในการซิงโครไนซ์
และbull; Noise Floor (ไม่มีอินพุต, VFS = 1.0 VPP-DIFF):
และnbsp; และndash; โหมดช่องสัญญาณคู่: และndash;151.1 dBFS/Hz
และnbsp; และndash; โหมดช่องสัญญาณเดียว: และndash;154.3 dBFS/Hz
และbull; อินพุตอะนาล็อกแบบบัฟเฟอร์พร้อม VCMI 0 V:และndash; แบนด์วิดท์อินพุตอะนาล็อก (และndash;3 dB): 8.0 GHzและndash; ช่วงความถี่อินพุตที่ใช้งานได้: และgt; 10 GHzและndash; แรงดันไฟฟ้าอินพุตแบบเต็มสเกล (VFS, ค่าเริ่มต้น): 0.8 VPP
และbull; การปรับ Noiseless Aperture Delay (TAD):
และnbsp; และndash; การควบคุมการสุ่มตัวอย่างที่แม่นยำ: ขั้นตอน 19-fs
และnbsp; และndash; ช่วยลดความซับซ้อนในการซิงโครไนซ์และการสลับ
และnbsp; และndash; ความล่าช้าที่ไม่แปรผันตามอุณหภูมิและแรงดันไฟฟ้า
และbull; คุณสมบัติการซิงโครไนซ์ที่ใช้งานง่าย:
และnbsp; และndash; การสอบเทียบเวลา SYSREF อัตโนมัติ
และnbsp; และndash; Timestamp สำหรับการทำเครื่องหมายตัวอย่าง
และbull; การใช้พลังงาน: 3.15 W
และnbsp;
แอปพลิเคชัน
และbull; ออสซิลโลสโคปและตัวแปลงสัญญาณบรอดแบนด์
และbull; สงครามอิเล็กทรอนิกส์ (SIGINT, ELINT)
และbull; การวัดระยะทาง Time-of-Flight และ LIDAR
และbull; Microwave Backhaul
และbull; เครื่องทดสอบเรดาร์ยานยนต์
และbull; Spectrometry
และnbsp;
คำอธิบาย
ADC12DL3200 เป็นตัวแปลงสัญญาณอะนาล็อกเป็นดิจิทัล (ADC) แบบ RF-sampling, giga-sample ที่สามารถสุ่มตัวอย่างความถี่อินพุตได้โดยตรงตั้งแต่ DC ถึงมากกว่า 10 GHz ในโหมดช่องสัญญาณคู่ ADC12DL3200 สามารถสุ่มตัวอย่างได้สูงสุด 3200 MSPS และในโหมดช่องสัญญาณเดียวสูงสุด 6400 MSPS การแลกเปลี่ยนที่ตั้งโปรแกรมได้ในจำนวนช่องสัญญาณ (โหมดช่องสัญญาณคู่) และแบนด์วิดท์ Nyquist (โหมดช่องสัญญาณเดียว) ช่วยให้สามารถพัฒนาฮาร์ดแวร์ที่ยืดหยุ่นซึ่งตอบสนองความต้องการของทั้งแอปพลิเคชันที่มีจำนวนช่องสัญญาณสูงหรือแบนด์วิดท์สัญญาณทันทีที่กว้าง แบนด์วิดท์อินพุตกำลังไฟเต็ม (และndash;3 dB) ที่ 8.0 GHz และช่วงความถี่ที่ใช้งานได้ช่วยให้สามารถสุ่มตัวอย่าง RF โดยตรงของ L-band, S-band, C-band และ X-band สำหรับระบบที่คล่องตัวด้านความถี่
ADC12DL3200 ใช้อินเทอร์เฟซ low-latency, low-voltage differential signaling (LVDS) สำหรับแอปพลิเคชันที่ไวต่อความหน่วงหรือเมื่อต้องการความเรียบง่ายของ LVDS อินเทอร์เฟซใช้คู่ข้อมูลสูงสุด 48 คู่, นาฬิกา double data rate (DDR) สี่ตัว และสัญญาณ strobe สี่สัญญาณที่จัดเรียงในบัสข้อมูล 12 บิตสี่ตัว อินเทอร์เฟซรองรับอัตราการส่งสัญญาณสูงสุด 1.6 Gbps สัญญาณ Strobe ช่วยลดความซับซ้อนในการซิงโครไนซ์ข้ามบัสและระหว่างอุปกรณ์หลายตัว Strobe ถูกสร้างขึ้นภายในและสามารถรีเซ็ตได้ในเวลาที่แน่นอนโดยอินพุต SYSREF การซิงโครไนซ์อุปกรณ์หลายตัวทำได้ง่ายขึ้นด้วยคุณสมบัติการซิงโครไนซ์ที่เป็นนวัตกรรมใหม่ เช่น การปรับ noiseless aperture delay (TAD) และ SYSREF windowing
และnbsp;
ข้อมูล
|
หมวดหมู่
|
และnbsp;
|
|
|
ผู้ผลิต
|
Texas Instruments
|
และnbsp;
|
|
ซีรีส์
|
-
|
และnbsp;
|
|

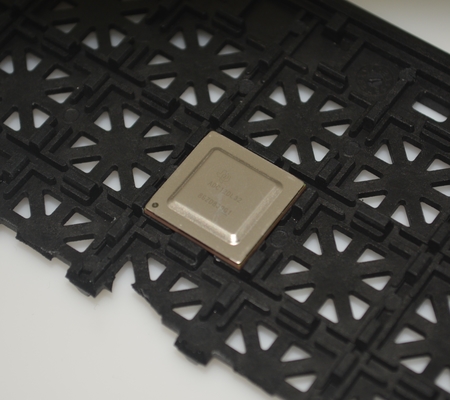

บรรจุภัณฑ์
|
ถาด
|
และnbsp;
|
|
สถานะชิ้นส่วน
|
ใช้งานอยู่
|
และnbsp;
|
|
จำนวนบิต
|
12
|
และnbsp;
|
|
อัตราการสุ่มตัวอย่าง (ต่อวินาที)
|
3.2G, 6.4G
|
และnbsp;
|
|
จำนวนอินพุต
|
1, 2
|
และnbsp;
|
|
ประเภทอินพุต
|
Differential, Single Ended
|
และnbsp;
|
|
อินเทอร์เฟซข้อมูล
|
LVDS - Parallel
|
และnbsp;
|
|
การกำหนดค่า
|
MUX-ADC
|
และnbsp;
|
|
อัตราส่วน - S/H:ADC
|
0:1
|
และnbsp;
|
|
จำนวนตัวแปลง A/D
|
2
|
และnbsp;
|
|
สถาปัตยกรรม
|
Folding Interpolating
|
และnbsp;
|
|
ประเภทอ้างอิง
|
ภายใน
|
และnbsp;
|
|
แรงดันไฟฟ้า - อุปทาน, อะนาล็อก
|
1.05V ~ 2V
|
และnbsp;
|
|
แรงดันไฟฟ้า - อุปทาน, ดิจิทัล
|
1.05V ~ 2V
|
และnbsp;
|
|
คุณสมบัติ
|
การสุ่มตัวอย่างพร้อมกัน
|
และnbsp;
|
|
อุณหภูมิในการทำงาน
|
-40anddeg;C ~ 85anddeg;C
|
และnbsp;
|
|

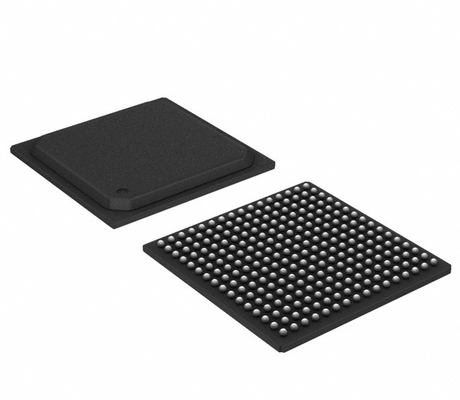

แพ็คเกจ / เคส
|
256-BBGA, FCBGA
|
และnbsp;
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
256-FCBGA (17x17)
|
และnbsp;
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
และnbsp;
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
และnbsp;
การวาด
