TPS62170DSGR Step-Down Converter 3-17V Input 1.2A Output ถึง 95% ประสิทธิภาพ 1.8V ถึง 6V Output ปรับได้ 17μA Low Quiescent Current Power Save Mode 100% Duty Cycle ขนาดเล็ก 2.0x2.0mm WSON Package

TPS62170DSGR ตัวแปลง Step-Down 3-17V Input 1.2A Output ประสิทธิภาพสูงถึง 95% 1.8V ถึง 6V ปรับได้ 17andmu;A กระแสไฟนิ่งต่ำ โหมดประหยัดพลังงาน 100% Duty Cycle แพ็คเกจ WSON ขนาดเล็ก 2.0x2.0 มม.

andnbsp;

คุณสมบัติ

andbull; DCS-Controlandtrade; Topology

andbull; ช่วงแรงดันไฟฟ้าอินพุตตั้งแต่ 3V ถึง 17V

andbull; กระแสไฟขาออกสูงสุด 500 mA

andbull; แรงดันไฟฟ้าขาออกปรับได้ตั้งแต่ 0.9V ถึง 6V

andbull; รุ่นแรงดันไฟฟ้าขาออกคงที่

andbull; การเปลี่ยนโหมดประหยัดพลังงานอย่างราบรื่น

andbull; โดยทั่วไปกระแสไฟนิ่ง 17 andmicro;A

andbull; PowerGood Output

andbull; โหมด Duty Cycle 100%

andbull; การป้องกันไฟฟ้าลัดวงจร

andbull; การป้องกันอุณหภูมิเกิน

andbull; เข้ากันได้กับขาต่อขาด้วย TPS62160 และ TPS62125

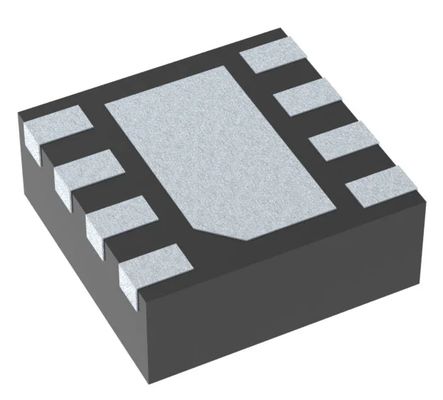

andbull; มีจำหน่ายในแพ็คเกจ WSON 8 พินขนาด 2 มม. andtimes; 2 มม.

andnbsp;

แอปพลิเคชัน

andbull; แหล่งจ่ายไฟราง 12V มาตรฐาน

andbull; POL Supply จากแบตเตอรี่ Li-Ion เดี่ยวหรือหลายก้อน

andbull; การเปลี่ยน LDO

andbull; ระบบฝังตัว

andbull; กล้องดิจิทัล, วิดีโอ

andbull; Mobile PC, Tablet-PC, โมเด็ม

andnbsp;

คำอธิบาย

ตระกูลอุปกรณ์ TPS6217x เป็นตัวแปลง DC-DC แบบ step-down แบบซิงโครนัสที่ใช้งานง่าย ซึ่งปรับให้เหมาะสมสำหรับการใช้งานที่มีความหนาแน่นของพลังงานสูง ความถี่ในการสลับสูงโดยทั่วไป 2.25MHz ช่วยให้สามารถใช้ตัวเหนี่ยวนำขนาดเล็กและให้การตอบสนองชั่วคราวที่รวดเร็ว รวมถึงความแม่นยำของแรงดันไฟฟ้าขาออกสูงโดยใช้ DCS-Controlandtrade; topology

ด้วยช่วงแรงดันไฟฟ้าอินพุตที่ใช้งานได้กว้างตั้งแต่ 3V ถึง 17 V อุปกรณ์นี้จึงเหมาะอย่างยิ่งสำหรับระบบที่ใช้พลังงานจากแบตเตอรี่ Li-Ion หรือแบตเตอรี่อื่นๆ รวมถึงรางไฟกลาง 12V รองรับกระแสไฟขาออกต่อเนื่องสูงสุด 0.5 A ที่แรงดันไฟฟ้าขาออกระหว่าง 0.9V และ 6V (พร้อมโหมด duty cycle 100%)

การจัดลำดับพลังงานยังเป็นไปได้โดยการกำหนดค่าขาเปิดใช้งานและ open-drain power good

ในโหมดประหยัดพลังงาน อุปกรณ์จะแสดงกระแสไฟนิ่งประมาณ 17 andmu;A จาก VIN โหมดประหยัดพลังงาน ซึ่งเข้าสู่ระบบโดยอัตโนมัติและราบรื่นหากโหลดมีขนาดเล็ก รักษาประสิทธิภาพสูงตลอดช่วงโหลดทั้งหมด ในโหมดปิดเครื่อง อุปกรณ์จะถูกปิดและใช้กระแสไฟปิดเครื่องน้อยกว่า 2 andmu;A

อุปกรณ์นี้มีจำหน่ายในรุ่นแรงดันไฟฟ้าขาออกที่ปรับได้และคงที่ บรรจุในแพ็คเกจ WSON 8 พินขนาด 2 มม. andtimes; 2 มม. (DSG)

andnbsp;

ข้อมูล

andnbsp;

การวาดภาพ
