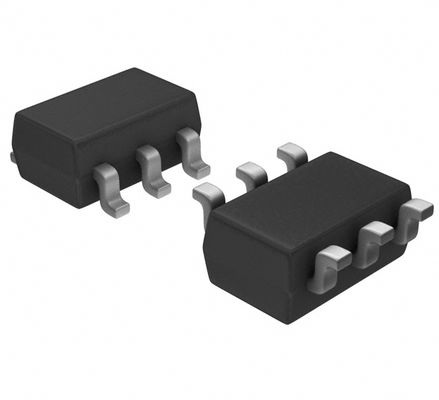

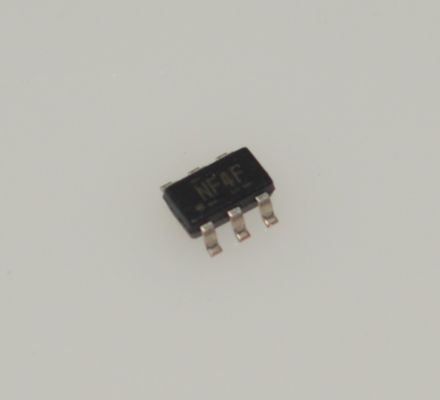

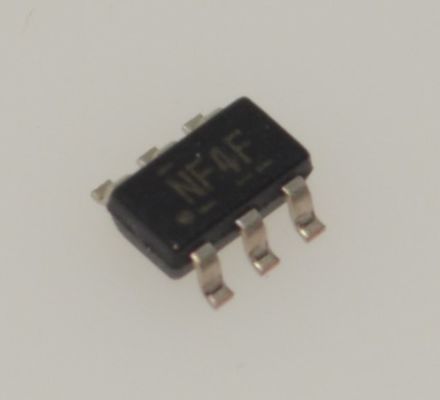

สวิตช์โหลด TPS22929DDBVR พิกัด 1.5A Ultra-Low 0.8Ω RON อินพุตกว้าง 1.1-5.5V Quick Output Discharge (QOD) ต่ำ 1μA IQ แพ็คเกจ Tiny SOT-23-5 ขา Enable การป้องกันไฟฟ้าลัดวงจร

TPS22929DDBVR โหลดสวิตช์ 1.5A อัตราการทนกระแสไฟฟ้า ต่ำพิเศษ 0.8Ω RON อินพุตกว้าง 1.1-5.5V การคายประจุเอาต์พุตอย่างรวดเร็ว (QOD) ต่ำ 1μA IQ แพ็คเกจ SOT-23-5 ขนาดเล็ก ขาเปิดใช้งาน การป้องกันไฟฟ้าลัดวงจร

และnbsp;

คุณสมบัติ

และbull; สวิตช์โหลดเดี่ยวแบบบูรณาการ 1

และbull; แพ็คเกจ SOT23-6 ขนาดเล็ก

และbull; ช่วงแรงดันไฟฟ้าอินพุต: 1.4 V ถึง 5.5 V

และbull; ความต้านทานต่ำเมื่อเปิด

และnbsp; และndash; rON =115 mΩ ที่ VIN = 5 V

และnbsp; และndash; rON =115 mΩ ที่ VIN = 3.3 V

และnbsp; และndash; rON =118 mΩ ที่ VIN = 2.5 V

และnbsp; และndash; rON =129 mΩ ที่ VIN = 1.5 V

และbull; กระแสสวิตช์ต่อเนื่อง 1.8-A (25°C)

และbull; อินพุตควบคุมเกณฑ์ต่ำ

และbull; อัตราการเลื่อนที่ควบคุม

และbull; การล็อกเอาต์ภายใต้แรงดันไฟฟ้า

และbull; การคายประจุเอาต์พุตอย่างรวดเร็ว

และbull; การป้องกันกระแสไฟฟ้าย้อนกลับ

และnbsp;

แอปพลิเคชัน

และbull; อุปกรณ์อุตสาหกรรมแบบพกพา

และbull; อุปกรณ์ทางการแพทย์แบบพกพา

และbull; เครื่องเล่นสื่อแบบพกพา

และbull; จุดขายเทอร์มินอล

และbull; อุปกรณ์ GPS

และbull; กล้องดิจิทัล

และbull; เครื่องมือวัดแบบพกพา

และbull; สมาร์ทโฟน

และnbsp;

คำอธิบาย

TPS22929D เป็นสวิตช์โหลดขนาดเล็ก rON ต่ำ พร้อมการเปิดที่ควบคุม อุปกรณ์ประกอบด้วย MOSFET ช่อง P ที่สามารถทำงานได้ในช่วงแรงดันไฟฟ้าอินพุต 1.4 V ถึง 5.5 V สวิตช์ถูกควบคุมโดยอินพุตเปิด/ปิด (ON) ซึ่งสามารถเชื่อมต่อโดยตรงกับสัญญาณควบคุมแรงดันไฟฟ้าต่ำ TPS22929D เปิดใช้งานสูง

TPS22929D มีตัวต้านทานโหลดบนชิป 150Ω สำหรับการคายประจุเอาต์พุตอย่างรวดเร็วเมื่อปิดสวิตช์ เวลาขึ้นของอุปกรณ์ถูกควบคุมภายในเพื่อหลีกเลี่ยงกระแสไฟกระชาก

อุปกรณ์ TPS22929D มีฟังก์ชันเบรกเกอร์โดยการล็อกสวิตช์ไฟระหว่างสถานการณ์แรงดันไฟฟ้าย้อนกลับ ตัวเปรียบเทียบแรงดันไฟฟ้าย้อนกลับภายในจะปิดใช้งานสวิตช์ไฟเมื่อแรงดันเอาต์พุต (VOUT) ถูกขับเคลื่อนให้สูงกว่าอินพุต (VIN) เพื่อหยุดการไหลของกระแสไฟไปยังด้านอินพุตของสวิตช์อย่างรวดเร็ว (10 μs typ) กระแสไฟฟ้าย้อนกลับจะทำงานอยู่เสมอ แม้ในขณะที่ปิดใช้งานสวิตช์ไฟ นอกจากนี้ การป้องกันการล็อกเอาต์ภายใต้แรงดันไฟฟ้า (UVLO) จะปิดสวิตช์หากแรงดันไฟฟ้าอินพุตต่ำเกินไป

TPS22929D มีจำหน่ายในแพ็คเกจ SOT23 6 พินขนาดเล็ก ประหยัดพื้นที่ และมีลักษณะการทำงานมากกว่า

และnbsp;

ข้อมูล

และnbsp;

ภาพวาด

ข้อได้เปรียบของเรา:โทรศัพท์, PDAand#39;s, คอมพิวเตอร์โน้ตบุ๊ก

• ผลิตภัณฑ์คุณภาพสูง --- ข้อเสนอของเราเป็นของใหม่และเป็นของแท้ 100% ROHS
• ราคาที่แข่งขันได้ --- ช่องทางการซื้อที่ดีพร้อมราคาที่ดี
• บริการระดับมืออาชีพ --- การทดสอบคุณภาพอย่างเข้มงวดก่อนการจัดส่ง และบริการหลังการขายที่สมบูรณ์แบบหลังจากการซื้อ
• สินค้าคงคลังเพียงพอ --- ด้วยการสนับสนุนจากทีมจัดซื้อที่แข็งแกร่งของเรา
• จัดส่งรวดเร็ว --- เราจะจัดส่งสินค้าภายใน 1-3 วันทำการหลังจากยืนยันการชำระเงิน

และnbsp;

ต้องแน่ใจว่าจะตอบสนองความต้องการของคุณสำหรับส่วนประกอบทุกชนิด^_^


รายการสินค้า
จัดหาชุดส่วนประกอบอิเล็กทรอนิกส์, เซมิคอนดักเตอร์ครบวงจร, ส่วนประกอบแบบแอคทีฟและแอมป์; พาสซีฟ เราสามารถช่วยคุณรับทั้งหมดสำหรับ bom ของ PCB ได้ กล่าวโดยสรุป คุณสามารถรับโซลูชันแบบครบวงจรได้ที่นี่


ข้อเสนอรวมถึง:
วงจรรวม, IC หน่วยความจำ, ไดโอด, ทรานซิสเตอร์, ตัวเก็บประจุ, ตัวต้านทาน, วาริสเตอร์, ฟิวส์, ทริมเมอร์และแอมป์; โพเทนชิโอมิเตอร์, หม้อแปลง, แบตเตอรี่, สายเคเบิล, รีเลย์, สวิตช์, ขั้วต่อ, บล็อกขั้วต่อ, คริสตัลและแอมป์; ออสซิลเลเตอร์, ตัวเหนี่ยวนำ, เซ็นเซอร์, หม้อแปลง, ไดรเวอร์ IGBT, LED, LCD, คอนเวอร์เตอร์, PCB (แผงวงจรพิมพ์), PCBA (ชุด PCB)

แข็งแกร่งในแบรนด์:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, ฯลฯ
