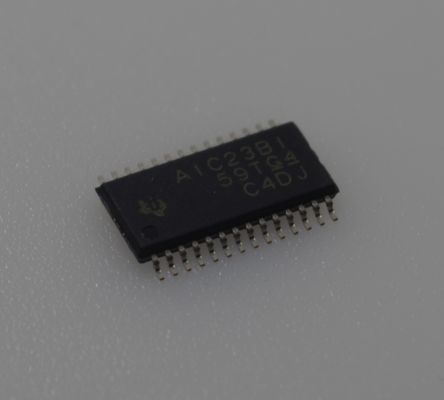

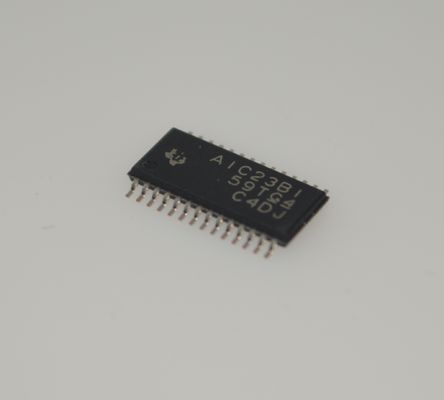

TLV320AIC23BIPWR ตัวแปลงสัญญาณเสียงสเตอริโอใช้พลังงานต่ำพิเศษพร้อมแอมพลิฟายเออร์ HP ในตัว อินเทอร์เฟซเสียงที่ตั้งโปรแกรมได้และยืดหยุ่นสำหรับแอปพลิเคชัน Hi-Fi แบบพกพา/ใช้แบตเตอรี่
andnbsp;
คุณสมบัติ
andbull; ตัวแปลงสัญญาณเสียงสเตอริโอประสิทธิภาพสูง
andnbsp; andminus; 90-dB SNR Multibit Sigma-Delta ADC (ถ่วงน้ำหนัก A ที่ 48 kHz)
andnbsp; andminus; 100-dB SNR Multibit Sigma-Delta DAC (ถ่วงน้ำหนัก A ที่ 48 kHz)
andnbsp; andminus; แหล่งจ่ายไฟดิจิทัลหลัก 1.42 V andndash; 3.6 V: เข้ากันได้กับแรงดันไฟฟ้าหลัก TI C54x DSP
andnbsp; andminus; แหล่งจ่ายบัฟเฟอร์และอนาล็อก 2.7 V andndash; 3.6 V: เข้ากันได้กับแรงดันไฟฟ้าบัฟเฟอร์ TI C54x DSP
andnbsp; andminus; รองรับความถี่ในการสุ่มตัวอย่าง 8 kHz andndash; 96 kHz
andbull; การควบคุมซอฟต์แวร์ผ่านพอร์ตอนุกรมหลายโปรโตคอลที่เข้ากันได้กับ TI McBSP
andnbsp; andminus; โปรโตคอลพอร์ตอนุกรมที่เข้ากันได้กับ 2 สายและ SPI
andnbsp; andminus; อินเทอร์เฟซแบบ Glueless ไปยัง TI McBSPs
andbull; อินพุต/เอาต์พุตข้อมูลเสียงผ่านอินเทอร์เฟซเสียงที่ตั้งโปรแกรมได้ที่เข้ากันได้กับ TI McBSP
andnbsp; andminus; อินเทอร์เฟซที่เข้ากันได้กับ I2S ที่ต้องการ McBSP เพียงตัวเดียวสำหรับทั้ง ADC และ DAC
andnbsp; andminus; การถ่ายโอนข้อมูล I2S, MSB หรือ LSB ที่ได้มาตรฐาน
andnbsp; andminus; ความยาวคำ 16/20/24/32 บิต
andnbsp; andminus; ความสามารถในการจับเวลา Master/Slave ของเสียงที่ปรับให้เหมาะสมสำหรับ TI DSPs (250/272 fs), โหมด USB
andnbsp; andminus; รองรับ Master/Slave มาตรฐานอุตสาหกรรม (256/384 fs), โหมดปกติ
andnbsp; andminus; อินเทอร์เฟซแบบ Glueless ไปยัง TI McBSPs
andbull; โซลูชันการไบแอสและบัฟเฟอร์ไมโครโฟน Electret ทั้งหมดในตัว
andnbsp; andminus; ขา MICBIAS ที่มีสัญญาณรบกวนต่ำที่ 3/4 AVDD สำหรับการไบแอสแคปซูล Electret
andnbsp; andminus; แอมพลิฟายเออร์บัฟเฟอร์ในตัวพร้อมอัตราขยายคงที่ที่ปรับได้ตั้งแต่ 1 ถึง 5
andnbsp; andminus; อัตราขยายบัฟเฟอร์เพิ่มเติมที่เลือกได้จากรีจิสเตอร์ควบคุม 0 dB หรือ 20 dB
andbull; อินพุตสเตอริโอไลน์
andnbsp; andminus; แอมพลิฟายเออร์เกนที่ตั้งโปรแกรมได้ในตัว
andnbsp; andminus; เส้นทางบายพาสแบบอะนาล็อกของตัวแปลงสัญญาณเสียง
andbull; อินพุตมัลติเพล็กซ์ ADC สำหรับอินพุตสเตอริโอไลน์และไมโครโฟน
andbull; เอาต์พุตสเตอริโอไลน์
andnbsp; andminus; มิกเซอร์สเตอริโอแบบอะนาล็อกสำหรับ DAC และเส้นทางบายพาสแบบอะนาล็อก
andbull; การควบคุมระดับเสียงพร้อมปิดเสียงที่อินพุตและเอาต์พุต
andbull; แอมพลิฟายเออร์หูฟังแบบเชิงเส้นประสิทธิภาพสูง
andnbsp; andminus; 30 mW เป็น 32 Ω จากแรงดันไฟฟ้าจ่ายไฟแบบอะนาล็อก 3.3 V
andbull; การจัดการพลังงานที่ยืดหยุ่นภายใต้การควบคุมซอฟต์แวร์ทั้งหมด
andnbsp; andminus; การใช้พลังงาน 23 mW ในโหมดเล่น
andnbsp; andminus; การใช้พลังงานสแตนด์บาย <150 andmicro;W
andnbsp; andminus; การใช้พลังงานปิดเครื่อง <15 andmicro;W
andbull; แพ็คเกจที่เล็กที่สุดในอุตสาหกรรม: MicroStar Juniorandtrade; ของ TI ขนาด 32 พิน
andnbsp; andminus; พื้นที่บอร์ดรวม 25 มม.2
andnbsp; andminus; TSSOP ขนาด 28 พินก็มีให้เช่นกัน (พื้นที่บอร์ดรวม 62 มม.2)
andbull; เหมาะอย่างยิ่งสำหรับเครื่องเล่นและเครื่องบันทึกเสียงโซลิดสเตตแบบพกพา
andnbsp;
แอปพลิเคชัน
เสียง
ยานยนต์
บรอดแบนด์
ดิจิทัล
การควบคุม
ทหาร
ออปติคัล
เครือข่าย
ความปลอดภัย
โทรศัพท์
วิดีโอและภาพ
ไร้สาย
andnbsp;
คำอธิบาย
The TLV320AIC23BIPWR เป็นชิปตัวแปลงสัญญาณเสียง (CODEC) ที่ทรงพลังและบูรณาการสูง ข้อได้เปรียบหลักของมันคือ:
1: คุณภาพเสียงสูง: SNR มากกว่า 90 dB ให้สัญญาณเสียงที่สะอาดมาก
2: การใช้พลังงานต่ำ: พลังงานการทำงานระดับมิลลิวัตต์และพลังงานสแตนด์บายระดับไมโครวัตต์ เหมาะสำหรับอุปกรณ์พกพา
3: การบูรณาการสูง: รวม ADC, DAC, แอมพลิฟายเออร์หูฟัง และอินเทอร์เฟซหลายตัว ซึ่งช่วยลดจำนวนส่วนประกอบภายนอกได้อย่างมาก
4: ความยืดหยุ่น: รองรับรูปแบบข้อมูลเสียงและอินเทอร์เฟซควบคุมหลายแบบ ทำให้ง่ายต่อการเชื่อมต่อกับชิปโฮสต์ต่างๆ
5: ขนาดเล็ก: แพ็คเกจ TSSOP ช่วยประหยัดพื้นที่ PCB
andnbsp;
ข้อมูล
|
หมวดหมู่
|
andnbsp;
|
|
|
ผู้ผลิต
|
Texas Instruments
|
andnbsp;
|
|
ซีรีส์
|
-
|
andnbsp;
|
|

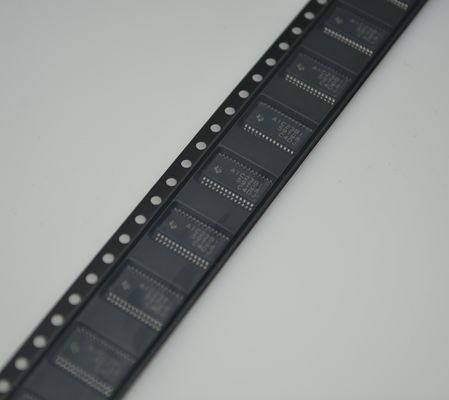

บรรจุภัณฑ์
|
เทปและรีล (TR)
เทปตัด (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
สถานะชิ้นส่วน
|
เลิกผลิต
|
andnbsp;
|
|
ประเภท
|
เสียงสเตอริโอ
|
andnbsp;
|
|
อินเทอร์เฟซข้อมูล
|
อนุกรม
|
andnbsp;
|
|
ความละเอียด (บิต)
|
16 b, 20 b, 24 b, 32 b
|
andnbsp;
|
|
จำนวน ADC / DAC
|
2 / 2
|
andnbsp;
|
|
Sigma Delta
|
ใช่
|
andnbsp;
|
|
อัตราส่วน S/N, ADC / DAC (db) ทั่วไป
|
90 / 100
|
andnbsp;
|
|
ช่วงไดนามิก, ADC / DAC (db) ทั่วไป
|
90 / 90
|
andnbsp;
|
|
แรงดันไฟฟ้า - แหล่งจ่าย, อะนาล็อก
|
2.7V ~ 3.6V
|
andnbsp;
|
|
แรงดันไฟฟ้า - แหล่งจ่าย, ดิจิทัล
|
1.42V ~ 3.6V
|
andnbsp;
|
|
อุณหภูมิในการทำงาน
|
-40anddeg;C ~ 85anddeg;C
|
andnbsp;
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
andnbsp;
|
|
แพ็คเกจ / เคส
|
28-TSSOP (0.173", ความกว้าง 4.40 มม.)
|
andnbsp;
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
28-TSSOP
|
andnbsp;
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
andnbsp;
ภาพวาด
