รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | ก้าวขึ้นไปก้าวลง | การกำหนดค่าเอาต์พุต: | บวกหรือลบ |
|---|---|---|---|
| ทอพอโลยี: | เจ้าชู้เพิ่ม | ประเภทเอาต์พุต: | ปรับได้ |
| จำนวนเอาต์พุต: | 1 | ||
| เน้น: | 3.3V เครื่องควบคุมความกระชับกําลัง พร้อมการป้องกันความร้อน,ระบบควบคุมความกระชับกระชับกระแทกตกต่ําสุด 1A,เครื่องควบคุมความกระชับกระแสขนาดเล็ก |
||

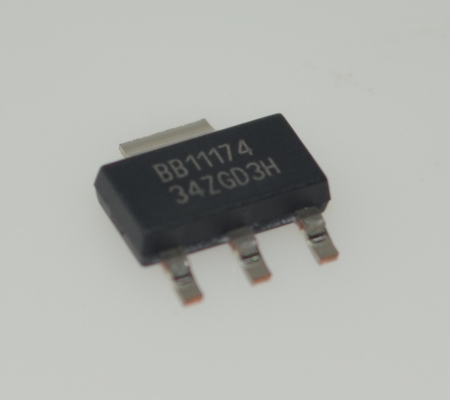

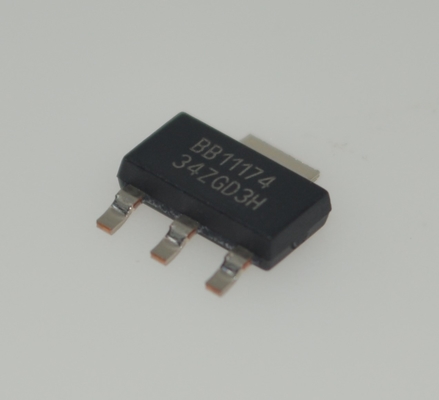

REG1117-3.3 ตัวควบคุมแรงดันไฟฟ้า 3.3V ความแม่นยำสูงแบบ Ultra-Low Dropout พร้อมขีดจำกัดกระแสไฟขาออก 1A การป้องกันความร้อน and เปิดใช้งานในแพ็คเกจขนาดเล็ก
andnbsp;
คุณสมบัติ
รุ่นคงที่และปรับได้
รุ่น 2.85V สำหรับการสิ้นสุดการทำงานของ SCSI-2
กระแสไฟขาออก:
andnbsp; REG1117: สูงสุด 800mA
andnbsp; REG1117A: สูงสุด 1A
ความคลาดเคลื่อนของเอาต์พุต: +1% สูงสุด
แรงดันไฟฟ้าตกคร่อม:
andnbsp; REG1117: สูงสุด 1.2V ที่ lo= 800mA
andnbsp; REG1117A: สูงสุด 1.3V ที่ lo = 1A
การป้องกันกระแสไฟเกินภายในและการป้องกันการโอเวอร์โหลดความร้อน
แพ็คเกจติดตั้งบนพื้นผิว SOT-223 และ DDPAK
andnbsp;
แอปพลิเคชัน
SC SI-2 การสิ้นสุดการทำงาน
อุปกรณ์รวบรวมข้อมูลแบบพกพา
ตัวควบคุมเชิงเส้นประสิทธิภาพสูง
เครื่องมือที่ใช้พลังงานจากแบตเตอรี่
วงจรการจัดการแบตเตอรี่สำหรับโน้ตบุ๊กและพีซีแบบปาล์มท็อป
แหล่งจ่ายไฟหลัก: FPGA, PLD, DSP, CPU
andnbsp;
คำอธิบาย
REG1117 เป็นตระกูลตัวควบคุมแรงดันไฟฟ้าแบบสามขั้วที่ใช้งานง่าย ตระกูลนี้มีรุ่นแรงดันไฟฟ้าคงที่และปรับได้หลากหลาย กระแสไฟสองแบบ (800mA และ 1A) และประเภทแพ็คเกจสองแบบ (S0T-223 และ DDPAK) ดูแผนภูมิด้านล่างสำหรับตัวเลือกที่มี
แรงดันไฟขาออกของรุ่นที่ปรับได้ถูกตั้งค่าด้วยตัวต้านทานภายนอกสองตัว แรงดันไฟฟ้าตกคร่อมต่ำของ REG1117 ช่วยให้สามารถใช้งานได้โดยมีแรงดันไฟฟ้าอินพุต-เอาต์พุตเพียงเล็กน้อย
การตัดแต่งด้วยเลเซอร์ช่วยให้มั่นใจได้ถึงความแม่นยำของแรงดันไฟขาออกที่ยอดเยี่ยมโดยไม่ต้องปรับแต่ง ขั้นตอนเอาต์พุต NPN ช่วยให้ไดรฟ์เอาต์พุตมีส่วนช่วยในกระแสโหลดเพื่อประสิทธิภาพสูงสุด
andnbsp;
ข้อมูล
|
หมวดหมู่
|
andnbsp;
|
|
|
ผู้ผลิต
|
andnbsp;
|
|
|
ซีรีส์
|
-
|
andnbsp;
|
|

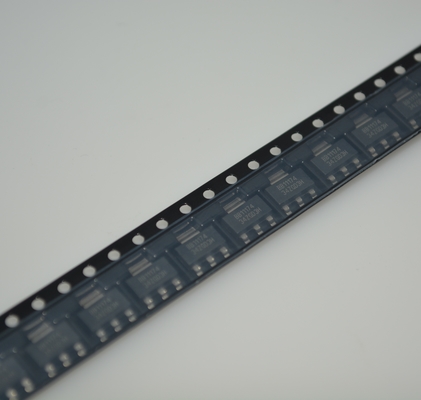

บรรจุภัณฑ์
|
หลอด
|
andnbsp;
|
|
สถานะชิ้นส่วน
|
ใช้งานอยู่
|
andnbsp;
|
|
การกำหนดค่าเอาต์พุต
|
andnbsp;
|
|
|
ประเภทเอาต์พุต
|
andnbsp;
|
|
|
จำนวนตัวควบคุม
|
1
|
andnbsp;
|
|
แรงดันไฟฟ้า - อินพุต (สูงสุด)
|
15V
|
andnbsp;
|
|
แรงดันไฟฟ้า - เอาต์พุต (ต่ำสุด/คงที่)
|
3.3V
|
andnbsp;
|
|
แรงดันไฟฟ้า - เอาต์พุต (สูงสุด)
|
-
|
andnbsp;
|
|
แรงดันไฟฟ้าตกคร่อม (สูงสุด)
|
1.2V @ 800mA
|
andnbsp;
|
|
กระแสไฟ - เอาต์พุต
|
andnbsp;
|
|
|
กระแสไฟ - นิ่ง (Iq)
|
10 mA
|
andnbsp;
|
|
PSRR
|
62dB (120Hz)
|
andnbsp;
|
|
คุณสมบัติการควบคุม
|
-
|
andnbsp;
|
|
คุณสมบัติการป้องกัน
|
กระแสเกิน, อุณหภูมิเกิน
|
andnbsp;
|
|
อุณหภูมิในการทำงาน
|
-40anddeg;C ~ 125anddeg;C
|
andnbsp;
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
andnbsp;
|
|
แพ็คเกจ / เคส
|
TO-261-4, TO-261AA
|
andnbsp;
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
SOT-223-4
|
andnbsp;
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
andnbsp;

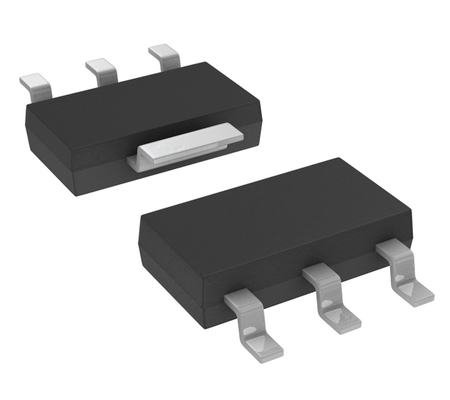

ภาพวาด
