เราให้บริการโซลูชั่นครบวงจรจากโมดูลการสื่อสาร, เสาอากาศ, PCB, PCBA และส่วนประกอบทั้งหมดสำหรับ PCB Bom
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | ก้าวขึ้นไปก้าวลง | การกำหนดค่าเอาต์พุต: | บวกหรือลบ |
|---|---|---|---|
| ทอพอโลยี: | เจ้าชู้เพิ่ม | ประเภทเอาต์พุต: | ปรับได้ |
| จำนวนเอาต์พุต: | 1 | ||
| เน้น: | OPA353NA CMOS op amp เสียงต่ํา,รถไฟต่อรถไฟ I/O op amp SOT23-5,ความเร็วสูง op amp ความกว้างแบนด์วิท |
||

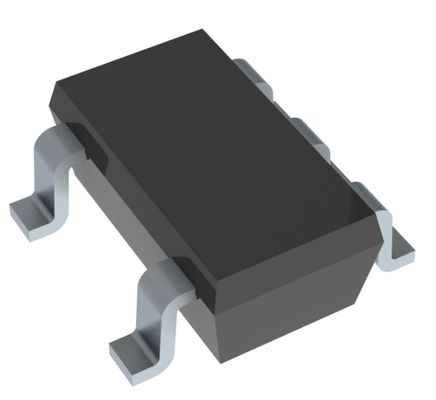

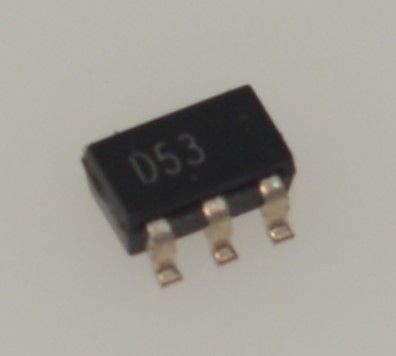

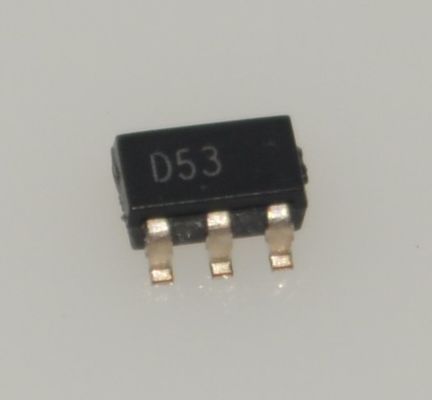

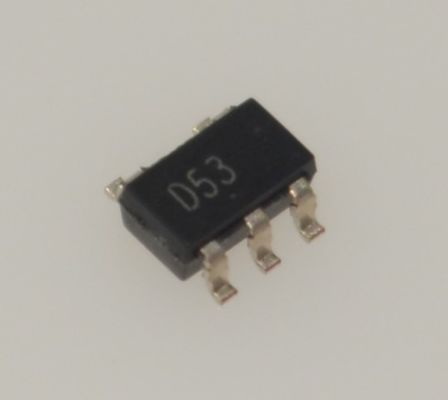

OPA353NA/3K ออปแอมป์ CMOS I/O แบบ Rail-to-Rail 5.5V ความเร็วสูง พร้อมสัญญาณรบกวนต่ำ พลังงานต่ำ Ultra-Small SOT23-5 แบนด์วิดท์กว้างสำหรับแอปพลิเคชันความแม่นยำ
andnbsp;
คุณสมบัติ
อินพุต RAIL-TO-RAIL
เอาต์พุต RAIL-TO-RAIL (ภายใน 10mV)
แบนด์วิดท์กว้าง: 44MHZ
อัตราการหมุนสูง: 22V/uS
สัญญาณรบกวนต่ำ: 5nV/Hz
THD+NOISE ต่ำ: 0.0006%
เสถียรภาพ UNITY-GAIN
แพ็คเกจขนาดเล็ก
เดี่ยว, คู่, และสี่เท่า
andnbsp;
แอปพลิเคชัน
วงจรควบคุม PA ของโทรศัพท์มือถือ
การขับเคลื่อนตัวแปลง AD
การประมวลผลวิดีโอ
การเก็บข้อมูล
การควบคุมกระบวนการ
การประมวลผลเสียง
การสื่อสาร
ตัวกรองแอคทีฟ
อุปกรณ์ทดสอบ
andnbsp;
คำอธิบาย
ออปแอมป์ CMOS แบบ rail-to-rail ซีรีส์ OPA353 ได้รับการออกแบบมาสำหรับแอปพลิเคชันขนาดเล็กและราคาประหยัด ได้รับการปรับปรุงให้เหมาะสมสำหรับการทำงานด้วยแรงดันไฟฟ้าต่ำและแหล่งจ่ายไฟเดี่ยว อินพุต/เอาต์พุตแบบ Rail-to-rail, สัญญาณรบกวนต่ำ (5nV/Hz) และการทำงานความเร็วสูง (44MHz, 22V/us) ทำให้เหมาะสำหรับการขับเคลื่อนตัวแปลงอนาล็อกเป็นดิจิทัลแบบสุ่มตัวอย่าง นอกจากนี้ยังเหมาะสำหรับวงจรควบคุม PA ของโทรศัพท์มือถือและการประมวลผลวิดีโอ (ความสามารถในการขับเคลื่อน 7552) รวมถึงแอปพลิเคชันทั่วไปและเสียง รุ่นเดี่ยว คู่ และสี่เท่ามีข้อกำหนดที่เหมือนกันเพื่อความยืดหยุ่นในการออกแบบ
ซีรีส์ OPA353 ทำงานบนแหล่งจ่ายไฟเดี่ยวต่ำถึง 2.5V โดยมีช่วงแรงดันไฟฟ้าโหมดทั่วไปของอินพุตที่ขยายเกินขีดจำกัดของรางจ่ายไฟ 300mV เอาต์พุตแรงดันไฟฟ้าสวิงภายใน 10mV ของรางจ่ายไฟพร้อมโหลด 10kΩ การออกแบบคู่และสี่เท่ามีวงจรที่เป็นอิสระอย่างสมบูรณ์เพื่อลดการรบกวนและอิสระจากการโต้ตอบ
แพ็คเกจเดี่ยว (OPA353) คือการติดตั้งพื้นผิว SOT-23-5 5 ขาขนาดเล็กและติดตั้งพื้นผิว $O-8 รุ่นคู่ (OPA2353) มาพร้อมกับการติดตั้งพื้นผิว MSOP-8 ขนาดเล็กและการติดตั้งพื้นผิว SO-8 แพ็คเกจสี่เท่า (OPA4353) คือการติดตั้งพื้นผิว $SOP-16 ที่ประหยัดพื้นที่และการติดตั้งพื้นผิว SO-14 ทั้งหมดระบุจาก -40°C ถึง +85°C และทำงานจาก -55°C ถึง +125°C
andnbsp;
ข้อมูล
|
หมวดหมู่
|
andnbsp;
|
|
|
ผู้ผลิต
|
andnbsp;
|
|
|
ซีรีส์
|
andnbsp;
|
|
|
บรรจุภัณฑ์
|
เทปและรีล (TR)
เทปตัด (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
สถานะชิ้นส่วน
|
ใช้งานอยู่
|
andnbsp;
|
|
ประเภทแอมพลิฟายเออร์
|
andnbsp;
|
|
|
จำนวนวงจร
|
1
|
andnbsp;
|
|
ประเภทเอาต์พุต
|
Rail-to-Rail
|
andnbsp;
|
|
อัตราการหมุน
|
22V/andmicro;s
|
andnbsp;
|
|
ผลิตภัณฑ์แบนด์วิดท์เกน
|
44 MHz
|
andnbsp;
|
|
กระแส - ไบอัสอินพุต
|
0.5 pA
|
andnbsp;
|
|
แรงดันไฟฟ้า - ออฟเซ็ตอินพุต
|
3 mV
|
andnbsp;
|
|
กระแส - แหล่งจ่าย
|
5.2mA
|
andnbsp;
|
|
กระแส - เอาต์พุต / ช่องสัญญาณ
|
40 mA
|
andnbsp;
|
|
แรงดันไฟฟ้า - ช่วงจ่าย (ขั้นต่ำ)
|
2.5 V
|
andnbsp;
|
|
แรงดันไฟฟ้า - ช่วงจ่าย (สูงสุด)
|
5.5 V
|
andnbsp;
|
|
อุณหภูมิในการทำงาน
|
-40°C ~ 85°C
|
andnbsp;
|
|
ประเภทการติดตั้ง
|
การติดตั้งพื้นผิว
|
andnbsp;
|
|
แพ็คเกจ / เคส
|
SC-74A, SOT-753
|
andnbsp;
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
SOT-23-5
|
andnbsp;
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
andnbsp;
ภาพวาด
