รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | ก้าวขึ้นไปก้าวลง | การกำหนดค่าเอาต์พุต: | บวกหรือลบ |
|---|---|---|---|
| ทอพอโลยี: | เจ้าชู้เพิ่ม | ประเภทเอาต์พุต: | ปรับได้ |
| จำนวนเอาต์พุต: | 1 | ||
| เน้น: | 2-4S Li-ion Protector IC,เครื่องตรวจจับความดันไฟฟ้าพลังงานต่ําสุด,วงจรป้องกัน DSBGA |
||
BQ29700DSER ตัวป้องกัน Li-ion 2-4S พลังงานต่ำพิเศษ การตรวจสอบแรงดันไฟฟ้าความแม่นยำสูง การป้องกันแรงดันไฟฟ้าเกิน การป้องกันแรงดันไฟฟ้าต่ำ การตรวจจับโหลด การป้องกันไฟฟ้าลัดวงจร แพ็คเกจ DSBGA ขนาดกะทัดรัด
andnbsp;
คุณสมบัติ
andbull; ช่วงแรงดันไฟฟ้าขาเข้า pack+: VSS andndash; 0.3V ถึง 12V
andbull; ไดรฟ์ FET:
andnbsp; andndash;เอาต์พุตไดรฟ์ CHG และ DSG FET
andbull; การตรวจจับแรงดันไฟฟ้าทั่วทั้ง FET ภายนอกสำหรับการป้องกันกระแสเกิน (OCP) อยู่ภายใน andplusmn;5mV (โดยทั่วไป)
andbull; การตรวจจับข้อผิดพลาด
andnbsp; andndash;การตรวจจับการชาร์จไฟเกิน (OVP)
andnbsp; andndash;การตรวจจับการคายประจุเกิน (UVP)
andnbsp; andndash;การตรวจจับกระแสไฟเกินในการชาร์จ (OCC)
andnbsp; andndash;การตรวจจับกระแสไฟเกินในการคายประจุ (OCD)
andnbsp; andndash;การตรวจจับไฟฟ้าลัดวงจรของโหลด (SCP)
andbull; การชาร์จแรงดันไฟฟ้าเป็นศูนย์สำหรับแบตเตอรี่ที่หมด
andbull; เกณฑ์การป้องกันข้อผิดพลาดที่ตั้งโปรแกรมจากโรงงาน
andnbsp; andndash;เกณฑ์แรงดันไฟฟ้าในการตรวจจับข้อผิดพลาด
andnbsp; andndash;ตัวจับเวลาทริกเกอร์ข้อผิดพลาด
andnbsp; andndash;ตัวจับเวลาการกู้คืนข้อผิดพลาด
andbull; โหมดการทำงานโดยไม่มีการเปิดใช้งานเครื่องชาร์จแบตเตอรี่
andnbsp; andndash;โหมดปกติ ICC = 4andmicro;A
andnbsp; andndash;การปิดระบบ Iq = 100nA
andbull; ช่วงอุณหภูมิในการทำงาน TA = andndash;40anddeg;C ถึง +85anddeg;C
andbull; แพ็คเกจ:
andnbsp;andnbsp;andndash;6-pin DSE (1.50 มม. andtimes; 1.50 มม. andtimes; 0.75 มม.)
andnbsp;
แอปพลิเคชัน
andbull; แท็บเล็ตพีซี
andbull; โทรศัพท์มือถือ
andbull; เทอร์มินัลข้อมูลแบบพกพา
andnbsp;
คำอธิบาย
อุปกรณ์ป้องกันเซลล์แบตเตอรี่ BQ2970 ให้การตรวจสอบที่แม่นยำและเกณฑ์ทริกเกอร์สำหรับการป้องกันกระแสเกินระหว่างการทำงานของกระแสไฟสูงในการคายประจุ/ชาร์จ หรือสภาวะการชาร์จไฟเกินของแบตเตอรี่
อุปกรณ์ BQ2970 ให้ฟังก์ชันการป้องกันสำหรับเซลล์ Li-ion/Li-polymer และตรวจสอบทั่วทั้ง FET พลังงานภายนอกเพื่อป้องกันเนื่องจากกระแสไฟชาร์จหรือคายประจุสูง นอกจากนี้ ยังมีการตรวจสอบและการป้องกันการชาร์จไฟเกินและแบตเตอรี่ที่หมดสิ้น คุณสมบัติเหล่านี้ถูกนำไปใช้โดยมีการใช้กระแสไฟต่ำในการทำงานในโหมดปกติ
andnbsp;
ข้อมูล
|
หมวดหมู่
|
andnbsp;
|
|
|
ผู้ผลิต
|
andnbsp;
|
|
|
ซีรีส์
|
-
|
andnbsp;
|
|

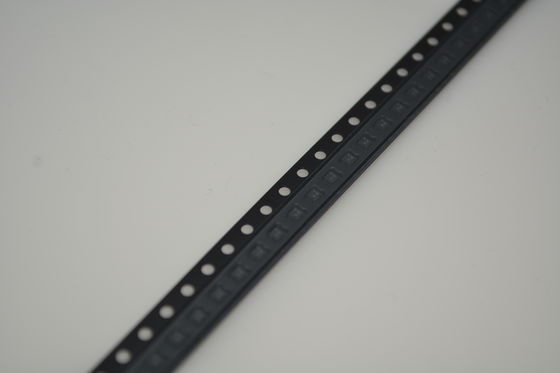

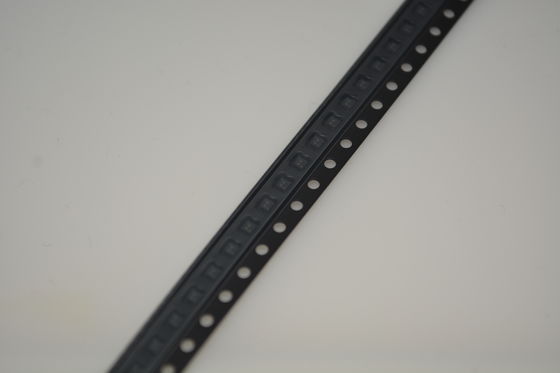

บรรจุภัณฑ์
|
เทปและรีล (TR)
เทปตัด (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
สถานะชิ้นส่วน
|
ใช้งานอยู่
|
andnbsp;
|
|
ฟังก์ชัน
|
การป้องกันแบตเตอรี่
|
andnbsp;
|
|
เคมีแบตเตอรี่
|
ลิเธียมไอออน/โพลิเมอร์
|
andnbsp;
|
|
จำนวนเซลล์
|
1
|
andnbsp;
|
|
การป้องกันข้อผิดพลาด
|
กระแสเกิน, แรงดันไฟฟ้าเกิน/ต่ำ, ไฟฟ้าลัดวงจร
|
andnbsp;
|
|
อินเทอร์เฟซ
|
-
|
andnbsp;
|
|
อุณหภูมิในการทำงาน
|
-40anddeg;C ~ 85anddeg;C (TA)
|
andnbsp;
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
andnbsp;
|
|

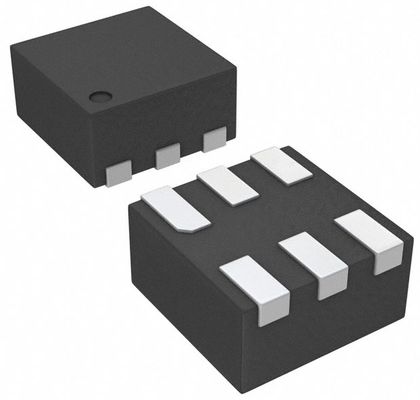

แพ็คเกจ / เคส
|
6-WFDFN
|
andnbsp;
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
6-WSON (1.5x1.5)
|
andnbsp;
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
andnbsp;
ภาพวาด
