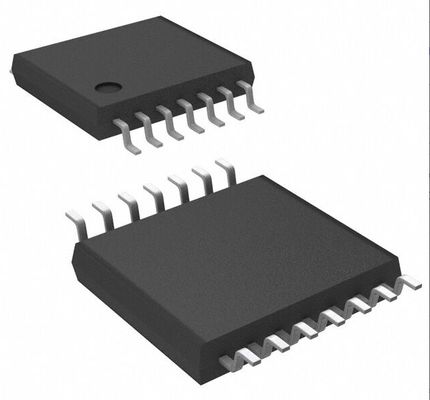

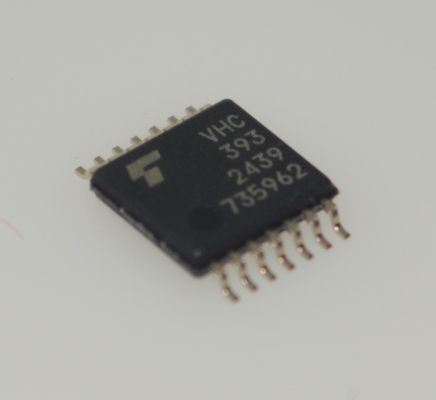

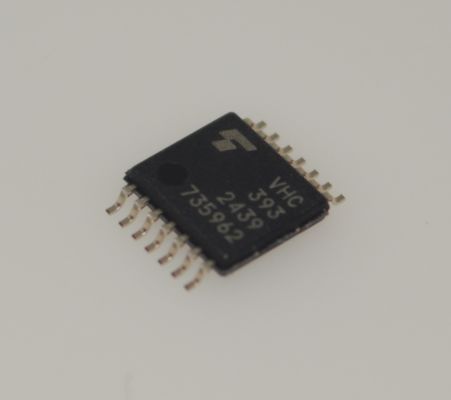

74VHC393FT ตัวนับไบนารี 4 บิตคู่ พร้อมการทำงาน 2-5.5V รีเซ็ตแบบอะซิงโครนัส อินพุตทนแรงดัน 5.5V ไดรฟ์เอาต์พุต 8mA ภูมิคุ้มกันต่อสัญญาณรบกวนสูง และแพ็คเกจ TSSOP-14

74VHC393FT คอนเตอร์ไบนารีแบบสองแบบ 4 บิต พร้อมการทํางาน 2-5.5V การรีเซ็ตแบบไม่สมอง 5.5V-ความอดทนในการเข้า 8mA การออกแบบการขับเคลื่อน ความคุ้มกันเสียงสูงและแพ็คเกจ TSSOP-14

ลักษณะ

AEC-Q100 (Rev. H) (หมายเหตุ 1)

ระยะอุณหภูมิการทํางานที่กว้าง: Topr = -40 ถึง 125

ความเร็วสูง: fMAX = 170 MHz (ทั่วไป) ใน VCC = 5.0 V

การสูญเสียพลังงานที่ต่ํา: ICC = 4.0 μA (สูงสุด) ใน Ta = 25

ความคุ้มกันเสียงสูง: VNIH = VNIL = 28 % VCC (นาที)

การป้องกันการปิดพลังงานมีให้บริการในทุก input

ความช้าในการขยายที่สมดุล: tPLH ≈ tPHL

ระยะความกระชับกําลังทํางานที่กว้าง: VCC ((opr) = 2.0 V ถึง 5.5 V

เสียงเสียงต่ํา: VOLP = 0.8 V (สูงสุด)

ปินและฟังก์ชันที่เข้ากันได้กับ 74 ซีรี (74AC/HC/AHC ฯลฯ) 393 แบบ

การใช้งาน

1ระบบการแบ่งความถี่ดิจิตอลและการนับ
ด้วยการเครื่องวัดคลื่นไบนารีแบบสองแบบ 4 บิตโครงสร้างและการตั้งค่าใหม่แบบไม่สมองการทํางาน, มันเหมาะสําหรับ:

• วงจรแบ่งความถี่นาฬิกา(แบ่งนาฬิกาความถี่สูงเป็นสัญญาณควบคุมความถี่ต่ํา)

• เครื่องนับเหตุการณ์(การนับสายการผลิตอุตสาหกรรม, การวัดความเร็ว)

• การผลิตความถี่พื้นฐานสําหรับไทเมอร์(สามารถควบคุมเวลาอย่างแม่นยําด้วย MCU)

2อิเล็กทรอนิกส์ผู้บริโภคและอุปกรณ์พกพา
การสนับสนุนระดับความดัน 2-5.5Vและคุณสมบัติพลังงานต่ําทําให้มันเหมาะสําหรับ:

• อุปกรณ์บ้านฉลาดสําหรับการนับวงจรภาวะการทํางาน (ตัวอย่างเช่น การควบคุมสวิตช์ที่มีเวลา)

• อิเล็กทรอนิกส์ของเล่นสําหรับการผลิตลําดับผลแสง/เสียง (ควบคุมรูปแบบส่องแสง LED)

• เครื่องควบคุมทางไกลสําหรับสถิติการกดปุ่มและการนับค่ารอคอยพลังงานต่ํา

3การควบคุมและอัตโนมัติอุตสาหกรรม
ความคุ้มกันเสียงสูงและเครื่องขับออก 8mAทนต่อสภาพแวดล้อมที่รุนแรง

• ระบบ PLCสําหรับการแบ่งความถี่ของสัญญาณกระแทกและการควบคุมขั้นตอน

• เครื่องปรับรหัสมอเตอร์การแบ่งความถี่ของสัญญาณ (ลดภาระการนับ MCU)

• สัญญาณเซ็นเซอร์การนับการสะสม (เซ็นเซอร์การไหล, การตรวจจับการเคลื่อนที่)

4การสื่อสารและการออกแบบอินเตอร์เฟซ
5.5V ความอดทนในการเข้ารองรับระบบความแรงสับสน:

• อินเตอร์เฟซ UART/I2Cสําหรับการผลิตอัตรา baud ความถี่การแบ่ง

• ระบบเก็บข้อมูลสําหรับการควบคุมปริมาณการเก็บตัวอย่าง

• อุปกรณ์จอสําหรับการแบ่งความถี่การสแกน (LED matrix refresh control)

คําอธิบาย

74VHC393FT เป็น CMOS 4-BIT BINARY COUNTER ความเร็วสูงที่พัฒนาขึ้น โดยใช้เทคโนโลยี C2MOS ประตูซิลิคอน

มันบรรลุการทํางานความเร็วสูงที่คล้ายกับ TTL Schottky Bipolar TTL ที่เทียบเท่าขณะที่รักษาการสูญเสียพลังงาน CMOS ที่ต่ํา

มันมีวงจรคอนเตอร์อิสระสองวงในแพคเกจหนึ่ง เพื่อให้การนับหรือการแบ่งความถี่ของแปดบิตไบนารีสามารถบรรลุได้ด้วย IC หนึ่ง

อุปกรณ์นี้เปลี่ยนสภาพเมื่อการเปลี่ยนของ CK เป็นลบ. เครื่องนับสามารถรีเซ็ตเป็น "0" (QA เป็น QD = "L") โดยสูงสุดที่ข้อมูล CLR ไม่ว่าจะเป็นข้อมูลอื่น ๆ.

วงจรป้องกันการเข้าให้แน่ใจว่า 0 ถึง 5.5 V สามารถนําไปใช้กับปินการเข้าโดยไม่พิจารณาความกระชับกําลังไฟฟ้าอุปกรณ์นี้สามารถใช้ในการเชื่อมต่อระบบ 5 V ถึง 3 V และ 2 ระบบอาหาร เช่น แบตเตอรี่สํารอง.

วงจรนี้ป้องกันการทําลายของอุปกรณ์ เนื่องจากไฟฟ้าที่ไม่ตรงกันกับไฟฟ้าเข้า

ข้อมูล

การวาด
