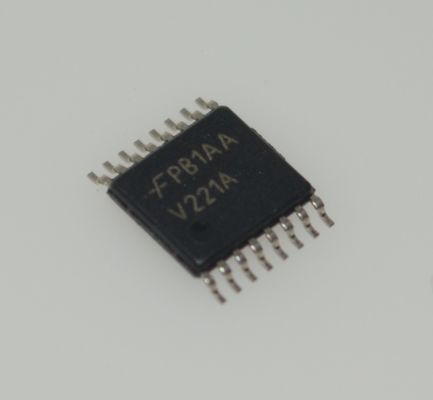

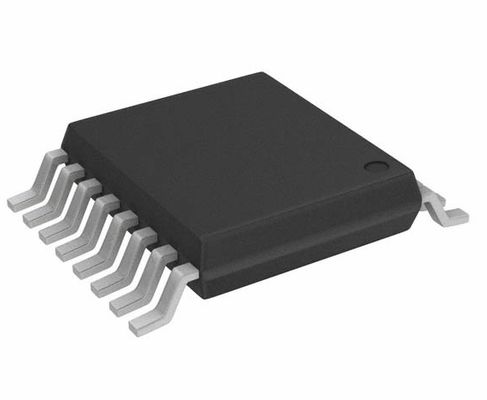

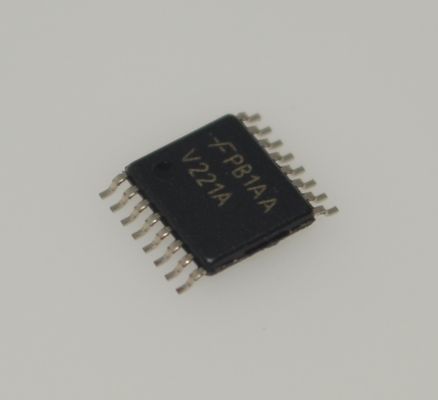

74VHC221AMTCX ตัวกระตุ้นมัลติไวเบรเตอร์แบบโมโนสเตเบิลคู่ พร้อมการทำงาน 2-5.5V อินพุตทนต่อแรงดันไฟฟ้า 5.5V ไดรฟ์เอาต์พุต 25mA ฟังก์ชันรีเซ็ตความกว้างพัลส์ <10ns ใช้พลังงานต่ำ และแพ็คเกจ TSSOP-16

74VHC221AMTCX Dual Monostable Multivibrator พร้อมการทำงาน 2-5.5V อินพุตทนทานต่อ 5.5V ไดรฟ์เอาต์พุต 25mAฟังก์ชันรีเซ็ตความกว้างพัลส์ <10ns การใช้พลังงานต่ำและแพ็คเกจ TSSOP-16

andnbsp;

คุณสมบัติ

■ ความเร็วสูง: t PD = 8.1ns (Typ.) ที่ V CC = 5V

■ การกระจายพลังงานต่ำ: I CC = 4andmicro;A (สูงสุด) ที่ T A = 25anddeg;C

■ สถานะทำงาน: I CC = 600andmicro;A (สูงสุด) ที่ T A = 25anddeg;C

■ ภูมิคุ้มกันต่อสัญญาณรบกวนสูง: V NIH = V NIL = 28% V CC (ต่ำสุด)

■ มีการป้องกันการปิดเครื่องในอินพุตทั้งหมด

■ ขาและฟังก์ชันเข้ากันได้กับ 74HC221A

andnbsp;

การใช้งาน

1. การจับเวลาและความคุมพัลส์ที่แม่นยำ
ด้วย ความแม่นยำของความกว้างพัลส์ <10ns และ ฟังก์ชันรีเซ็ต เหมาะสำหรับสถานการณ์ที่ต้องการการควบคุมเวลาที่แม่นยำ:

• ระบบอัตโนมัติทางอุตสาหกรรมการจัดลำดับการทำงานของเครื่องจักร (เช่น การประสานแขนหุ่นยนต์)

• วงจรสร้างพัลส์และการวัดเวลาใน ระบบวัดระยะทางด้วยเลเซอร์

• การสร้างสัญญาณทริกเกอร์สำหรับ อุปกรณ์ทางการแพทย์ (เช่น อุปกรณ์อัลตราซาวนด์)

2. การสื่อสารและการประมวลผลสัญญาณดิจิทัล
ความสามารถในการขับเคลื่อนเอาต์พุตสูง 25mA และ อินพุตทนทานต่อ 5.5V รองรับการปรับสภาพสัญญาณความเร็วปานกลางถึงสูง:

• การกู้คืนสัญญาณนาฬิกาและการปรับรูปร่างสัญญาณใน อุปกรณ์สื่อสารใยแก้วนำแสง

• การสร้างพัลส์ซิงโครไนซ์เฟรมใน สวิตช์เครือข่าย

• การควบคุมตัวอย่างและค้างสัญญาณอนาล็อกใน ระบบจัดหาข้อมูล

3. อิเล็กทรอนิกส์ยานยนต์และการใช้งานในสภาพแวดล้อมที่รุนแรง
ช่วงแรงดันไฟฟ้าในการทำงาน 2-5.5V และ ความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง (หมายเหตุ: ต้องมีการยืนยันพารามิเตอร์) ทำให้เหมาะสำหรับ:

• การประมวลผลความล่าช้าของสัญญาณใน ระบบเรดาร์ยานยนต์

• การสร้างพัลส์ตรวจจับข้อผิดพลาดใน หน่วยควบคุมเครื่องยนต์ (ECUs)

• วงจรหน่วงเวลาป้องกันข้อผิดพลาดใน ระบบจัดการแบตเตอรี่ (BMS)

4. อิเล็กทรอนิกส์สำหรับผู้บริโภคและการจัดการพลังงาน
การใช้พลังงานต่ำ และ แพ็คเกจ TSSOP-16 ขนาดกะทัดรัด ตอบสนองความต้องการของอุปกรณ์พกพา:

• การสร้างสัญญาณ PWM ใน ระบบควบคุมการบินของโดรน

• การปรับสัญญาณพัลส์ควบคุมไฟแบ็คไลท์ใน สมาร์ทวอทช์

• การทริกเกอร์ความล่าช้าในการป้องกันกระแสเกินใน อุปกรณ์ชาร์จเร็ว

andnbsp;

คำอธิบาย

VHC221A เป็น Monostable Multivibrator CMOS ความเร็วสูงขั้นสูงที่ผลิตด้วยเทคโนโลยี CMOS ประตูซิลิคอน มันบรรลุการทำงานความเร็วสูงคล้ายกับ Bipolar Schottky TTL เทียบเท่าในขณะที่รักษาการกระจายพลังงานต่ำของ CMOS มัลติไวเบรเตอร์แต่ละตัวมีทั้งอินพุตทริกเกอร์การเปลี่ยนแปลงแบบลบ A และแบบบวก B ซึ่งสามารถใช้เป็นอินพุตยับยั้งได้ นอกจากนี้ยังมีอินพุตเคลียร์ซึ่งเมื่อต่ำจะรีเซ็ต one-shot VHC221A สามารถทริกเกอร์ได้ในการเปลี่ยนแปลงบวกของการเคลียร์ในขณะที่ A ถูกเก็บไว้ต่ำและ B ถูกเก็บไว้สูง VHC221A ไม่สามารถทริกเกอร์ซ้ำได้ ดังนั้นจึงไม่สามารถทริกเกอร์ซ้ำได้จนกว่าพัลส์เอาต์พุตจะหมดเวลา ความกว้างพัลส์เอาต์พุตถูกกำหนดโดยสมการ:

PW = (Rx)(Cx)

โดยที่,

PW อยู่ในหน่วยวินาที, R อยู่ในหน่วยโอห์ม และ C อยู่ในหน่วยฟารัด

ขีดจำกัดสำหรับ R x และ C x คือ:

ตัวเก็บประจุภายนอก, C x : ไม่มีขีดจำกัด

ตัวต้านทานภายนอก, R x : V CC = 2.0V, 5k Ω ต่ำสุด

andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; V CC > 3.0V, 1 k Ω ต่ำสุด

andnbsp;

ข้อมูล

andnbsp;

ภาพวาด
