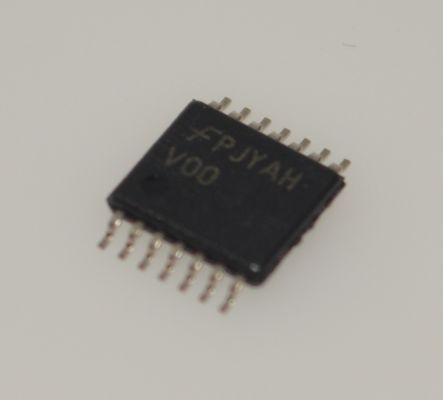

74VHC00MTCX เกต NAND 2 อินพุต 2-5.5V แบบ Quad พร้อมเทคโนโลยี CMOS ทนแรงดันไฟฟ้าสูง 5.5V, ไดรฟ์เอาต์พุต 8mA, สัญญาณรบกวนต่ำ, หน่วงเวลา <10ns และแพ็คเกจ TSSOP-14 ขนาดกะทัดรัด

74VHC00MTCX เกท NAND 2 อินพุต 2-5.5V จำนวน 4 ตัว พร้อมเทคโนโลยี CMOS ความเร็วสูง 5.5V ทนทานต่อแรงดันไฟฟ้า 8mA Output Drive สัญญาณรบกวนต่ำ <10ns Delay และแพ็คเกจ TSSOP-14 ขนาดกะทัดรัด

ต้องแน่ใจว่าจะตอบสนองความต้องการของคุณสำหรับส่วนประกอบทุกชนิด

-

 ความเร็วสูง: tPD = 3.7 ns (typ.) ที่ TA = 25℃

 ภูมิคุ้มกันต่อสัญญาณรบกวนสูง: VNIH = VNIL = 28% VCC (min.)

 มีการป้องกันการปิดเครื่องในอินพุตทั้งหมด

 สัญญาณรบกวนต่ำ: VOLP = 0.8 V (สูงสุด)

 การกระจายพลังงานต่ำ: ICC = 2 A (สูงสุด) ที่ TA = 25℃

 เข้ากันได้กับขาและฟังก์ชันกับ 74HC00

 Pbandminus;Free, Halogen Free/BFR Free และ RoHS Compliant

ต้องแน่ใจว่าจะตอบสนองความต้องการของคุณสำหรับส่วนประกอบทุกชนิด

แอปพลิเคชัน

1. ตรรกะดิจิทัลทั่วไป & การควบคุมระบบ

ด้วย ช่วงแรงดันไฟฟ้าใช้งาน 2-5.5V และ ความทนทานต่ออินพุต 5.5V เหมาะสำหรับอินเทอร์เฟซตรรกะในระบบแรงดันไฟฟ้าผสม:

• การเปลี่ยนระดับและปรับสภาพสัญญาณระหว่าง ไมโครคอนโทรลเลอร์ (MCUs) และ ชิปอุปกรณ์ต่อพ่วง

• วงจรเกตตรรกะอเนกประสงค์ใน บอร์ดควบคุมอุตสาหกรรม (เช่น การควบคุมการเริ่มต้น/หยุด การเชื่อมต่อสัญญาณ)

• การตรวจจับสถานะและการควบคุมการเปิดใช้งานใน โมดูลการจัดการพลังงาน

2. อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค & อุปกรณ์ที่ใช้แบตเตอรี่
เทคโนโลยี CMOS พลังงานต่ำ และ การปรับตัวของแรงดันไฟฟ้าที่กว้าง ทำให้เหมาะสำหรับอุปกรณ์พกพา:

• อุปกรณ์สมาร์ทโฮม (การประมวลผลสัญญาณเซ็นเซอร์ การตรวจจับปุ่ม)

• แกนควบคุมตรรกะสำหรับ รีโมทคอนโทรล ของเล่น และผลิตภัณฑ์อิเล็กทรอนิกส์ขนาดเล็ก

• การป้องกันอินเทอร์เฟซและการปรับรูปทรงสัญญาณสำหรับ อุปกรณ์ที่ใช้พลังงาน USB (เข้ากันได้กับระบบ 3.3V/5V)

3. อิเล็กทรอนิกส์ยานยนต์ & ระบบอัตโนมัติทางอุตสาหกรรม
ภูมิคุ้มกันต่อสัญญาณรบกวนที่แข็งแกร่ง และ ช่วงอุณหภูมิในการทำงาน -40℃ ถึง 125℃ (หมายเหตุ: ต้องตรวจสอบข้อมูลจำเพาะของอุปกรณ์) รองรับสภาพแวดล้อมที่รุนแรง:

• การดำเนินการตรรกะอย่างง่ายใน ระบบควบคุมยานยนต์ (เช่น โมดูลควบคุมหน้าต่าง/ไฟ)

• การประมวลผลสัญญาณ I/O และตรรกะเสริมวงจรแยกใน โมดูล PLC

• วงจรสร้างพัลส์และวงจรแสดงสถานะใน เครื่องมือวัด

4. การสื่อสาร & โครงสร้างพื้นฐานอิเล็กทรอนิกส์
ความล่าช้าในการขยายสัญญาณ <10ns ตอบสนองความต้องการการสื่อสารความเร็วปานกลางถึงต่ำ:

• การแปลงตรรกะสัญญาณสำหรับ อินเทอร์เฟซ RS-232/485

• การควบคุมไฟแสดงสถานะและตรรกะรีเซ็ตใน อุปกรณ์เครือข่าย (เราเตอร์ สวิตช์)

• การแบ่งสัญญาณนาฬิกา และ วงจรการปรับสัญญาณพัลส์อย่างง่ายและnbsp;

ต้องแน่ใจว่าจะตอบสนองความต้องการของคุณสำหรับส่วนประกอบทุกชนิด

VHC00 เป็นเกท NAND 2andminus;Input CMOS ความเร็วสูงขั้นสูงที่ผลิตด้วยเทคโนโลยี CMOS แบบซิลิคอนเกต มันให้การทำงานด้วยความเร็วสูงคล้ายกับ Bipolar Schottky TTL เทียบเท่า ในขณะที่ยังคงรักษาการกระจายพลังงานต่ำของ CMOS

วงจรภายในประกอบด้วย 3 ขั้นตอน รวมถึงเอาต์พุตบัฟเฟอร์ ซึ่งให้ภูมิคุ้มกันต่อสัญญาณรบกวนสูงและเอาต์พุตที่เสถียร วงจรป้องกันอินพุตช่วยให้มั่นใจได้ว่าสามารถใช้ 0 V ถึง 5.5 V กับพินอินพุตโดยไม่คำนึงถึงแรงดันไฟฟ้าที่จ่าย อุปกรณ์นี้สามารถใช้เพื่อเชื่อมต่อระบบ 5 V ถึง 3 V และระบบจ่ายไฟสองระบบ เช่น แบตเตอรี่สำรอง วงจรนี้ป้องกันการทำลายอุปกรณ์เนื่องจากแรงดันไฟฟ้าที่จ่ายและอินพุตไม่ตรงกัน

และnbsp;

ต้องแน่ใจว่าจะตอบสนองความต้องการของคุณสำหรับส่วนประกอบทุกชนิด

หมวดหมู่

ต้องแน่ใจว่าจะตอบสนองความต้องการของคุณสำหรับส่วนประกอบทุกชนิด

ข้อได้เปรียบของเรา:

ผลิตภัณฑ์คุณภาพสูง --- ข้อเสนอของเราเป็นของใหม่และเป็นของแท้ 100% ROHS

• ราคาที่แข่งขันได้ --- ช่องทางการซื้อที่ดีพร้อมราคาที่ดี
• บริการระดับมืออาชีพ --- การทดสอบคุณภาพอย่างเข้มงวดก่อนการจัดส่ง และบริการหลังการขายที่สมบูรณ์แบบหลังจากการซื้อ
• สินค้าคงคลังที่เพียงพอ --- ด้วยการสนับสนุนจากทีมจัดซื้อที่แข็งแกร่งของเรา
• จัดส่งรวดเร็ว --- เราจะจัดส่งสินค้าภายใน 1-3 วันทำการหลังจากยืนยันการชำระเงิน
• และnbsp;

ต้องแน่ใจว่าจะตอบสนองความต้องการของคุณสำหรับส่วนประกอบทุกชนิด

^_^รายการสินค้า


จัดหาชุดส่วนประกอบอิเล็กทรอนิกส์ เซมิคอนดักเตอร์ครบวงจร ส่วนประกอบแบบแอคทีฟ & พาสซีฟ เราสามารถช่วยคุณรับทั้งหมดสำหรับ bom ของ PCB ได้ กล่าวโดยย่อ คุณสามารถรับโซลูชันแบบครบวงจรได้ที่นี่
ข้อเสนอรวมถึง:


วงจรรวม, IC หน่วยความจำ, ไดโอด, ทรานซิสเตอร์, ตัวเก็บประจุ, ตัวต้านทาน, วาริสเตอร์, ฟิวส์, ทริมเมอร์ & โพเทนชิโอมิเตอร์, หม้อแปลง, แบตเตอรี่, สายเคเบิล, รีเลย์, สวิตช์, ขั้วต่อ, บล็อกขั้วต่อ, คริสตัล & ออสซิลเลเตอร์, ตัวเหนี่ยวนำ, เซ็นเซอร์, หม้อแปลง, ไดรเวอร์ IGBT, LED, LCD, คอนเวอร์เตอร์, PCB (แผงวงจรพิมพ์), PCBA (ชุดประกอบ PCB)
แข็งแกร่งในแบรนด์:

Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, ฯลฯ
