ESD5Z3.3T1G 3.3V Clamping SOD-523 Package <1pF Capacitance Bi-Directional IEC 61000-4-2 Level 4 (30kV), ESD Protection การป้องกันสายข้อมูลความเร็วสูง เหมาะสําหรับอิเล็กทรอนิกส์พกพา

ESD5Z3.3T1G 3.3V Clamping SOD-523 Package <1pF Capacitance Bi-Directional IEC 61000-4-2 Level 4 (30kV), ESD Protection การป้องกันสายข้อมูลความเร็วสูง เหมาะสําหรับอิเล็กทรอนิกส์พกพา

ลักษณะ

 ความตึงต่ํา

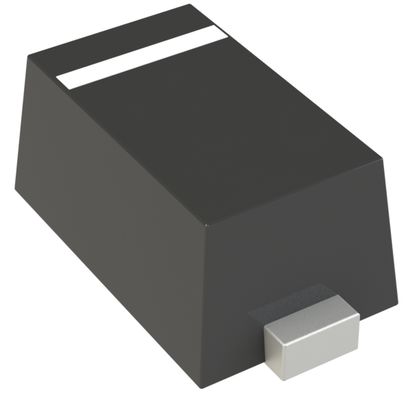

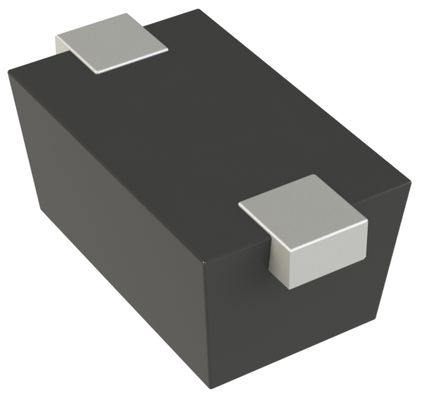

• ขนาดร่างกายขนาดเล็ก: 0. 047 x 0. 032 (1. 20 mm x 0. 80 mm)

• ความสูงร่างกายต่ํา: 0.028 (0.7 มม)

 ความดันการหยุด: 2.5 V - 12 V

 พลังงานสูงสุดถึง 240 วัตต์ @ 8 x 20 วินาที

 การรั่วไหลน้อย

 เวลาตอบสนอง ปกติ < 1 ns

 การระดับ ESD ของชั้น 3 (> 16 kV) ต่อตัวอย่างร่างกายมนุษย์

 การป้องกัน ESD ระดับ 4 ตามมาตรฐาน IEC61000-4-2

 การป้องกัน EFT ระดับ 4 ตามมาตรฐาน IEC61000-4-4

 SZ Prefix สําหรับอุปกรณ์รถยนต์และอุปกรณ์อื่นๆ ที่ต้องการความต้องการในการเปลี่ยนสถานที่และการควบคุมที่เป็นเอกลักษณ์ AEC-Q101 มีคุณสมบัติและสามารถ PPAP

 อุปกรณ์เหล่านี้ไม่มี Pb− และเป็น RoHS Compliant

การใช้งาน

อินเตอร์เฟซข้อมูลความเร็วสูง and การป้องกันท่าเรือ: นี่คือการใช้งานหลักของมัน มันเหมาะสําหรับการปกป้อง:USB 3.0/3.1/Type-C:

เส้นทางข้อมูลความเร็วสูงมีความรู้สึกต่อความจุมาก; ความจุที่ต่ํามากของอุปกรณ์รับประกันความสมบูรณ์ของสัญญาณ

HDMI และ DisplayPort: ป้องกันอินเตอร์เฟซวีดีโอความละเอียดสูงจากการกระแทกของไฟฟ้าสแตตติก (ESD)

สนาม I/O ในอุปกรณ์มือถือ (สมาร์ทโฟน แท็บเล็ต): เช่น แจ็คหูฟัง, ปุ่ม, และจุดชาร์จ

อิเล็กทรอนิกส์พกพา/ผู้บริโภค: เนื่องจากการบรรจุ SOD-523 ที่เล็กและความสามารถในการป้องกันที่มีประสิทธิภาพสูง มันเหมาะสมสําหรับการออกแบบที่จํากัดพื้นที่

สมาร์ทโฟน แท็บเล็ต กล้องดิจิตอล อุปกรณ์ที่ใส่ได้ (นาฬิกาฉลาด เครื่องติดตามความฟิตเนส)

โน๊ตพ็อต หูฟังบลูทูธ คอนโซลเกมพกพา

อุปกรณ์สื่อสาร: ป้องกันสายการสื่อสารความเร็วสูง เช่น:

พอร์ต LAN บนสวิตช์เครือข่ายและรูเตอร์

โมดูลแอนเทนเนียความถี่วิทยุ (RF)

คําอธิบาย

ซีรี่ย์ ESD5Z ได้ถูกออกแบบมาเพื่อปกป้ององค์ประกอบที่มีความรู้สึกต่อแรงดันจาก ESD และเหตุการณ์แรงดันชั่วคราวทําให้ส่วนเหล่านี้เหมาะสมสําหรับการป้องกัน ESD ในการออกแบบที่พื้นที่แผ่นเป็นพรีเมี่ยมเนื่องจากขนาดเล็ก จึงเหมาะสําหรับใช้ในโทรศัพท์มือถือ อุปกรณ์พกพา กล้องดิจิตอล แหล่งไฟฟ้า และแอพลิเคชั่นพกพาอื่นๆ อีกมากมาย

ข้อมูล

การวาด

ข้อดีของเรา:

• ผลิตภัณฑ์ที่มีคุณภาพสูง --- ของเรานําเสนอเป็น 100% ของใหม่และเดิม, ROHS
• ราคาที่สามารถแข่งขันได้ --- ช่องทางการซื้อที่ดี
• บริการมืออาชีพ --- การทดสอบคุณภาพที่เข้มงวดก่อนการจัดส่ง และบริการหลังการขายที่สมบูรณ์แบบหลังจากการซื้อ
• อุปกรณ์ที่เหมาะสม --- ด้วยการสนับสนุนของทีมงานการซื้อสินค้าของเราที่แข็งแรง
• การจัดส่งเร็ว --- เราจะส่งสินค้าภายใน 1-3 วันทําการหลังจากการชําระเงินยืนยัน

ให้แน่ใจว่าจะตอบสนองความต้องการของคุณ สําหรับทุกชนิดของส่วนประกอบ^_^
